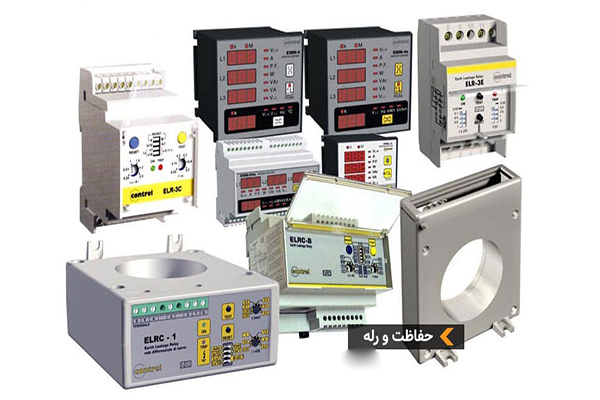

رله حفاظتی از اجزای اصلی سیستمهای قدرت هستند که وظیفه آن تشخیص و جداسازی بخشهای معیوب از شبکه در هنگام بروز خطا است. در گذشته، رلههای الکترومکانیکی و استاتیکی برای این منظور مورد استفاده قرار میگرفتند، اما با پیشرفت تکنولوژی دیجیتال و میکروپروسسورها، نسل جدیدی از رلهها با دقت و سرعت بالا وارد عرصه صنعت شدهاند.
رلههای حفاظتی دیجیتال از ترکیب سختافزار الکترونیکی و نرمافزار پردازش عددی استفاده میکنند تا بتوانند پارامترهای شبکه مانند جریان، ولتاژ، توان و زاویه فاز را با دقت بالا اندازهگیری کرده و تصمیمگیری هوشمندانهای برای قطع یا ادامه عملکرد انجام دهند. یکی از نکات کلیدی در تحلیل عملکرد این رلهها، کیفیت پردازش سیگنالهای اندازهگیری شده (نمونهبرداری، فیلتر کردن، تبدیلهای عددی) و نیز طراحی الگوریتمهای حفاظتی (مثل دیفرانسیل، اضافه جریان، فاصلهای و …) برای رسیدن به اهدافی نظیر سرعت بالا، حساسیت مناسب، و گزینندگی (Selectivity) دقیق است.
ساختار کلی رله حفاظتی دیجیتال
رله دیجیتال معمولاً از چندین ماژول اصلی تشکیل میشود. درک معماری کلی، برای تحلیل عملکرد از جنبههای مختلف مانند تأخیرهای زمانی، قابلیت اتکا، و چگونگی تعامل با سایر تجهیزات بسیار مهم است.
1) بخش اندازهگیری (Measurement Unit)
در این بخش، سیگنالهای ولتاژ و جریان شبکه که در سطح ولتاژ/جریان بالا هستند، با استفاده از مبدلهای اندازهگیری به سطوح قابل پردازش تبدیل میشوند. متداولترین تجهیزات عبارتاند از:
- ترانس جریان (CT): تبدیل جریانهای بزرگ به مقادیر استاندارد برای ورودی رله
- ترانس ولتاژ (PT): تبدیل ولتاژ شبکه به سطح مناسب برای اندازهگیری
- مبدلهای آنالوگ به دیجیتال (ADC): نمونهبرداری دیجیتال از سیگنالهای تبدیلشده
- مدارهای حفاظت ورودی و ایزولاسیون: برای جلوگیری از آسیب ناشی از اضافه ولتاژ/اضافه جریان یا اختلالات گذرا
نقش اصلی این قسمت، ایجاد سیگنال ورودی دقیق برای پردازنده و جلوگیری از خطاهای ناشی از اشباع CT، خطای نسبت ترانس، یا نویز و ریپل منابع تغذیه است.
2) واحد پردازش دیجیتال (Microprocessor Unit)
این واحد مرکز تصمیمگیری رله محسوب میشود و دادههای نمونهبرداری شده را با الگوریتمهای مختلف تحلیل میکند. اجزای رایج شامل:
- پردازنده (CPU) یا DSP برای محاسبات سریع
- حافظه (RAM/Flash) برای ذخیره تنظیمات و الگوریتمها
- تایمرهای دقیق و مدیریت وقفهها (Interrupts)
- منطق تصمیمگیری حفاظتی (Trip/Alarm Logic)
در بسیاری از رلههای دیجیتال، پردازش سیگنال شامل مراحل زیر است:
- نمونهبرداری سیگنال جریان/ولتاژ
- پیشپردازش (فیلتر کردن نویز، جبران خطای فاز، حذف مؤلفه DC)
- محاسبات عددی (مانند DFT، FFT، محاسبات RMS)
- اجرای الگوریتم حفاظتی
- تولید فرمان قطع یا اعلام هشدار پس از ارزیابی شرایط
3) واحد خروجی و واسط کاربر (Output and Communication)
این بخش شامل خروجیهای رله برای فرمان قطع و همچنین ارتباطات برای مانیتورینگ و تبادل اطلاعات است.
- خروجیهای دیجیتال (Trip Outputs / Alarm Outputs)
- رلههای کمکی/تریپ یا تریستور/ترانزیستور برای درایو
- پورتهای ارتباطی برای تنظیمات، مانیتورینگ و تبادل داده
- نمایشگر و کلیدها (HMI) برای دسترسی محلی
- ثبت رخدادها (Event Recorder / Disturbance Recorder): ذخیره دادههای حادثه برای تحلیل پس از وقوع
- پشتیبانی از پروتکلها مانند IEC 61850، Modbus، DNP3 و …
کاربردهای صنعتی رله حفاظتی
رلههای حفاظتی دیجیتال در کاربردهای متنوعی مورد استفاده قرار میگیرند. برخی از مهمترین موارد به شرح زیر است:
1) نیروگاههای حرارتی و آبی
در نیروگاهها معمولاً برای حفاظت ژنراتورها، ترانسفورماتورها و سیستمهای باس استفاده میشود. رلههای دیجیتال میتوانند شرایط پیچیده شامل تغییرات سریع بار، خطاهای داخلی و خارجی، و رویدادهای گذرا را بهتر مدیریت کنند.
2) پستهای فشارقوی
در پستهای فشارقوی، رلههای حفاظتی نقش اساسی در جداسازی سریع خطاها و جلوگیری از گسترش حادثه دارند. حفاظتهایی مانند:
- دیفرانسیل ترانس و باسبار
- اضافه جریان و جهتدار
- حفاظت فاصلهای خطوط با دقت بالا اجرا میشوند.
3) شبکههای توزیع شهری و صنعتی
در شبکههای توزیع، هماهنگی حفاظتی بین فیدرها و تجهیزات مختلف (کلیدها، فیوزها، سکسیونرها) بسیار مهم است. رلههای دیجیتال با ارائه قابلیتهای ارتباطی و ثبت دقیق رخداد، به بهبود مدیریت خطاها کمک میکنند و سرعت بازگردانی سرویس را افزایش میدهند.
4) سیستمهای انرژی تجدیدپذیر
با افزایش سهم انرژیهای تجدیدپذیر مانند مزارع خورشیدی و بادی، حفاظت باید با ویژگیهای خاص این منابع سازگار باشد. نوسانات توان، تغییرات سرعت باد/ابرها، و رفتار الکترونیکی مبدلها (Inverters) میتواند شرایط خاصی برای حفاظت ایجاد کند. رلههای دیجیتال با قابلیت برنامهریزی و الگوریتمهای پیشرفته میتوانند هماهنگی دقیقتری ایجاد کنند.
نقش رله حفاظتی دیجیتال در پایداری شبکه
پایداری شبکه قدرت به توانایی سیستم برای حفظ تعادل بین تولید و مصرف و جلوگیری از فروپاشی ناشی از اختلالات گفته میشود. رلههای حفاظتی دیجیتال با چند سازوکار کلیدی به پایداری کمک میکنند:
1) جداسازی سریع خطا و کاهش مدت اختلال
با عملکرد سریع، رلهها زمان وجود خطا را کم میکنند. در نتیجه اثرات نامطلوب روی ولتاژ، جریان و ناپایداری دینامیکی شبکه کاهش مییابد.
2) ارسال دادههای آنی و بهبود تصمیمگیری
بسیاری از رلههای دیجیتال علاوه بر حفاظت، قابلیت تبادل اطلاعات را دارند. ارسال دادههای آنی درباره وضعیت تجهیزات و رخدادهای ثبتشده به مرکز کنترل باعث میشود مدیریت شبکه بتواند:
- وضعیت اضطراری را سریعتر شناسایی کند
- تنظیمات عملیاتی را با داده دقیقتر تغییر دهد
- از گسترش حادثه جلوگیری کند
3) افزایش هماهنگی حفاظتی با ارتباطات استاندارد
استفاده از پروتکلهایی مانند IEC 61850 و ارتباط فیبر نوری باعث کاهش زمان انتقال اطلاعات و بهبود هماهنگی بین رلهها در سطح پست و شبکه میشود. این مسئله به ویژه در شبکههای حلقوی، چندمنطقهای و ساختارهای مدرن اتوماسیون پست اهمیت دارد.
فناوریهای نوین در طراحی رله حفاظتی دیجیتال
1) هوش مصنوعی و یادگیری ماشین
هوش مصنوعی میتواند به تشخیص الگوهای خطا و رخدادهای غیرمعمول کمک کند. ایده اصلی این است که مدلها با دادههای تاریخی (و در برخی سیستمها دادههای آنلاین) آموزش ببینند تا:
- بین خطای واقعی و رخدادهای مشابه تمایز قائل شوند
- خطای در حال گسترش را زودتر تشخیص دهند
- تنظیمات تطبیقی ارائه دهند.
2) پایش آنلاین وضعیت تجهیزات
ترکیب سنسورهای دما، لرزش و دادههای الکتریکی با رله دیجیتال میتواند به پیشبینی خرابی کمک کند. به عنوان مثال، افزایش تدریجی دما یا تغییرات پارامترهای الکتریکی ممکن است نشانه ضعف عایقی یا مشکلات مکانیکی باشد. این رویکرد میتواند به پیشگیری از حادثه منجر شود.
3) پشتیبانی از اینترنت اشیا (IoT)
با اتصال امن رلهها به شبکه، میتوان مانیتورینگ و گزارشدهی ریموت را در سطح سازمانی گسترش داد. IoT امکان جمعآوری داده، تحلیل متمرکز و هشدارهای خودکار را فراهم میکند.
4) امنیت سایبری رله حفاظتی
در سیستمهای مدرن، رله حفاظتی بهصورت بالقوه بخشی از شبکه اطلاعاتی پست هستند. بنابراین امنیت سایبری اهمیت دارد. راهکارها شامل:
- احراز هویت و رمزنگاری
- محدودسازی دسترسی بر اساس نقش کاربر
- ثبت رویدادهای امنیتی
- بهروزرسانی امن نرمافزار و میانافزار
هدف این بخش، جلوگیری از دستکاری غیرمجاز تنظیمات یا اختلال در فرمانهای حفاظتی است.
نتیجهگیری
رله حفاظتی دیجیتال نقطه عطفی در فناوری سیستمهای قدرت محسوب میشود که با دقت، سرعت و قابلیت ارتباطی بالا، نقش حیاتی در افزایش قابلیت اطمینان شبکه دارد. این رلهها با ترکیب سختافزار اندازهگیری دقیق، پردازش عددی پیشرفته و منطق حفاظتی انعطافپذیر، توانایی تشخیص و جداسازی سریع خطاها را بهبود میدهند و در کنار آن با ثبت و ارسال دادههای رخداد، زمینه تحلیل پس از حادثه را فراهم میکنند.
از سوی دیگر، چالشهایی نظیر پیچیدگی تنظیمات، حساسیت به کیفیت نمونهبرداری و نیاز به امنیت سایبری، باید در طراحی، تست و بهرهبرداری مورد توجه قرار گیرد.
