با افزایش مصرف انرژی الکتریکی و توسعه شبکه‌های انتقال و توزیع برق، نیاز به پست‌های برق ایمن، قابل‌اعتماد و کم‌حجم بیش از گذشته احساس می‌شود. پست‌های برق وظیفه دریافت، تبدیل، کنترل و انتقال انرژی الکتریکی را بر عهده دارند و نقش مهمی در پایداری شبکه ایفا می‌کنند. یکی از فناوری‌های پیشرفته در این زمینه، پست برق عایق گازی (GIS) است که با استفاده از گاز عایق در محفظه‌های فلزی، امکان نصب تجهیزات فشار قوی در فضای بسیار محدود را فراهم می‌کند. این فناوری به‌ویژه در مناطق شهری و مکان‌هایی که محدودیت فضا وجود دارد، اهمیت زیادی پیدا کرده است.
پست برق عایق گازی GIS چیست؟

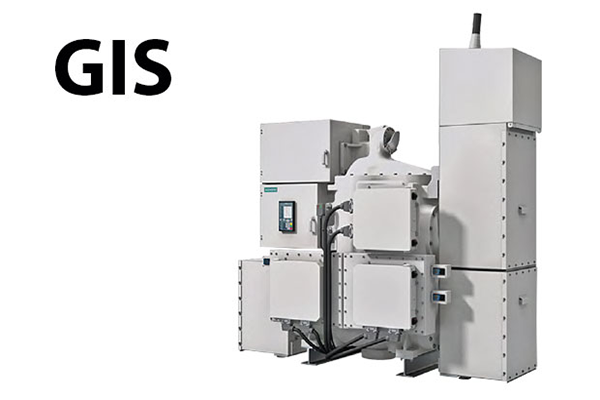

پست برق عایق گازی (GIS یا Gas-Insulated Switchgear) نوعی پست برق است که تجهیزات اصلی آن، مانند کلید قدرت، سکسیونر، شینه‌ها و ترانسفورماتور جریان، داخل محفظه‌های فلزی بسته و با گاز عایق، معمولاً هگزا فلوراید گوگرد (SF₆)، عایق‌بندی می‌شوند.
مهم‌ترین ویژگی GIS، ابعاد بسیار کوچک‌تر نسبت به پست‌های عایق هوایی (AIS) است؛ بنابراین برای شهرها، مناطق صنعتی و مکان‌هایی که زمین محدود یا گران است، گزینه مناسبی محسوب می‌شود. محفظه بسته همچنین تجهیزات را در برابر گردوغبار، رطوبت، آلودگی، نمک و شرایط جوی نامناسب محافظت می‌کند و باعث افزایش قابلیت اطمینان و کاهش نیاز به تعمیر و نگهداری می‌شود.
در GIS، فاصله بین بخش‌های دارای ولتاژ و بدنه بسیار کمتر از پست‌های هوایی است، زیرا استقامت عایقی گاز بیشتر از هواست. این موضوع امکان طراحی فشرده و ایمن را فراهم می‌کند.
عملکرد پست برق عایق گازی (GIS) به چه صورت است؟
به‌طور کلی عملکرد این قطعه به صورت زیر است:
- ورود انرژی الکتریکی: برق فشارقوی از طریق خطوط انتقال یا کابل وارد پست GIS می‌شود.
- عایق‌کاری تجهیزات: تجهیزات فشار قوی مانند شینه‌ها، کلیدهای قدرت و سکسیونرها داخل محفظه‌های فلزی قرار دارند. فضای داخلی محفظه با گاز عایق پر می‌شود تا از ایجاد قوس الکتریکی بین قسمت‌های دارای ولتاژ جلوگیری شود.
- کنترل و قطع‌وصل برق: کلید قدرت وظیفه دارد جریان برق را در شرایط عادی قطع و وصل کند. در صورت بروز خطا یا اتصال کوتاه، سیستم حفاظتی فرمان قطع کلید را صادر می‌کند تا بخش معیوب از شبکه جدا شود.
- انتقال انرژی بین بخش‌ها: شینه‌ها انرژی الکتریکی را بین ورودی‌ها، خروجی‌ها و تجهیزات مختلف پست منتقل می‌کنند.
- اندازه‌گیری و حفاظت: ترانسفورماتورهای جریان و ولتاژ، پارامترهای الکتریکی را اندازه‌گیری کرده و اطلاعات لازم را در اختیار سیستم‌های حفاظتی و کنترلی قرار می‌دهند.
در نتیجه، GIS همان وظایف اصلی یک پست برق معمولی را انجام می‌دهد، اما تجهیزات آن در یک ساختار فشرده و محصور با عایق گازی قرار گرفته‌اند؛ به همین دلیل فضای کمتری اشغال می‌کند و در برابر عوامل محیطی نیز حفاظت بیشتری دارد.
اجزا اصلی یک پست برق عایق گازی کدامند؟
۱. شینه (Busbar)
شینه یکی از مهم‌ترین قسمت‌های GIS است و وظیفه آن انتقال و توزیع انرژی الکتریکی بین فیدرها و تجهیزات مختلف پست است. این قطعه معمولاً یک هادی فلزی، اغلب از جنس آلومینیوم یا مس، است که داخل محفظه فلزی و در محیط عایق گازی قرار می‌گیرد. طراحی GIS باعث می‌شود شینه‌ها نسبت به شینه‌های پست‌های هوایی فضای بسیار کمتری اشغال کنند.
۲. کلید قدرت (Circuit Breaker)
کلید قدرت برای قطع و وصل جریان الکتریکی استفاده می‌شود. در شرایط عادی می‌تواند مدار را قطع یا وصل کند و در هنگام وقوع خطاهایی مانند اتصال کوتاه، با دریافت فرمان از سیستم حفاظت، جریان خطا را قطع می‌کند. سرعت عملکرد و قابلیت اطمینان این تجهیز برای حفاظت شبکه بسیار مهم است.
۳. سکسیونر (Disconnector)
سکسیونر برای ایزوله کردن یک قسمت از مدار استفاده می‌شود. تفاوت مهم آن با کلید قدرت این است که معمولاً برای قطع جریان بار یا جریان اتصال کوتاه طراحی نشده است. پس از قطع مدار توسط کلید قدرت، سکسیونر می‌تواند بخش موردنظر را از سایر قسمت‌ها جدا کند تا تعمیرکاران با اطمینان بیشتری عملیات تعمیر و نگهداری را انجام دهند.
۴. سکسیونر زمین (Earthing Switch)
این تجهیز برای اتصال قسمت موردنظر به زمین استفاده می‌شود. زمانی که یک بخش از GIS برای تعمیرات از مدار خارج می‌شود، سکسیونر زمین آن قسمت را به زمین متصل می‌کند تا بارهای الکتریکی باقی‌مانده یا ولتاژهای ناخواسته تخلیه شوند و ایمنی کارکنان افزایش پیدا کند.
۵. ترانسفورماتور جریان (CT)
CT وظیفه اندازه‌گیری جریان را دارد. جریان در شبکه‌های فشارقوی بسیار زیاد است و نمی‌توان آن را مستقیماً وارد تجهیزات اندازه‌گیری یا رله‌های حفاظتی کرد. CT این جریان را به مقدار استاندارد و قابل اندازه‌گیری تبدیل می‌کند. اطلاعات CT برای سیستم حفاظت، اندازه‌گیری و کنترل استفاده می‌شود.
۶. ترانسفورماتور ولتاژ (VT/CVT)
این تجهیز برای اندازه‌گیری ولتاژ شبکه استفاده می‌شود. ولتاژهای فشارقوی به مقدار پایین‌تر و استاندارد تبدیل می‌شوند تا رله‌های حفاظتی، سیستم‌های اندازه‌گیری و تجهیزات کنترلی بتوانند آن را دریافت و تحلیل کنند.
۷. محفظه فلزی (Enclosure)
تمام قسمت‌های اصلی GIS داخل محفظه‌های فلزی قرار دارند. این محفظه علاوه بر محافظت مکانیکی از تجهیزات، به عنوان یک شیلد الکتریکی نیز عمل می‌کند و معمولاً به زمین متصل است. بسته بودن محفظه باعث می‌شود تجهیزات در برابر گردوغبار، رطوبت و آلودگی‌های محیطی نیز محافظت شوند.
۸. گاز عایق
در GIS فضای اطراف هادی‌ها و تجهیزات با یک محیط عایق پر می‌شود. در طراحی‌های قدیمی، SF₆ بسیار رایج بوده است، زیرا استقامت عایقی و توانایی خوبی در خاموش‌کردن قوس الکتریکی دارد. بااین‌حال، SF₆ اثر گلخانه‌ای بسیار بالایی دارد و به همین دلیل در فناوری‌های جدید از گازها و مخلوط‌های عایقی با اثرات زیست‌محیطی کمتر نیز استفاده می‌شود.
۹. بوشینگ (Bushing)
بوشینگ امکان عبور هادی از یک محفظه یا مرز عایقی به محفظه دیگر را فراهم می‌کند، بدون اینکه اتصال الکتریکی باعث ایجاد اتصال کوتاه با بدنه شود. بوشینگ‌ها همچنین برای اتصال GIS به کابل‌های قدرت، خطوط هوایی یا ترانسفورماتور قدرت استفاده می‌شوند.
۱۰. سیستم کنترل و حفاظت
این سیستم در واقع مرکز تصمیم‌گیری حفاظتی پست است. رله‌های حفاظتی اطلاعات مربوط به جریان و ولتاژ را از CT و VT دریافت می‌کنند. اگر خطایی مانند اتصال کوتاه تشخیص داده شود، فرمان قطع به کلید قدرت ارسال می‌شود تا قسمت معیوب از شبکه جدا شود.
۱۱. سیستم نظارت بر گاز
در GIS باید وضعیت گاز عایق به‌طور مداوم یا دوره‌ای بررسی شود. فشار و چگالی گاز از پارامترهای مهم هستند. اگر فشار یا چگالی از حد مجاز کمتر شود، سیستم هشدار می‌دهد و در برخی طراحی‌ها می‌تواند مانع عملکرد نادرست تجهیزات شود.
۱۲. سیستم ارت
تمام محفظه‌های فلزی GIS به سیستم زمین متصل می‌شوند. در صورت بروز خطای داخلی، جریان خطا از مسیر مناسب به زمین منتقل می‌شود و تجهیزات حفاظتی می‌توانند خطا را تشخیص دهند. این سیستم نقش مهمی در حفاظت افراد و تجهیزات دارد.
تفاوت‌های پست برق عایق گازی و AIS
۱. نوع عایق‌بندی
در پست GIS، تجهیزات فشار قوی داخل محفظه‌های فلزی قرار گرفته و فضای داخلی آن‌ها با یک محیط عایق گازی پر می‌شود. برای طراحی‌های قدیمی، استفاده از گاز SF₆ بسیار رایج بوده است. در مقابل، در پست AIS فاصله هوایی بین قسمت‌های دارای ولتاژ و زمین یا سایر تجهیزات، نقش عایق را ایفا می‌کند.
۲. فضای مورد نیاز
GIS به دلیل استفاده از عایق گازی و ساختار فشرده، فضای بسیار کمتری نسبت به AIS اشغال می‌کند. به همین دلیل برای مناطق شهری، ساختمان‌ها و مکان‌هایی که زمین گران یا محدود است، گزینه مناسبی است. AIS برای ایجاد فاصله عایقی مناسب به فضای بیشتری نیاز دارد.
۳. هزینه احداث
هزینه اولیه ساخت GIS معمولاً بیشتر از AIS است، زیرا تجهیزات GIS پیچیده‌تر بوده و ساخت، نصب و آزمایش آن‌ها نیازمند فناوری و تجهیزات تخصصی است. AIS از نظر سرمایه‌گذاری اولیه معمولاً اقتصادی‌تر است و در پروژه‌هایی که محدودیت زمین وجود ندارد، می‌تواند انتخاب مناسب‌تری باشد.
۴. تعمیر و نگهداری
در AIS تجهیزات در فضای باز و قابل مشاهده قرار دارند؛ بنابراین دسترسی به آن‌ها، بازرسی و تعمیر معمولاً آسان‌تر است. در GIS تجهیزات داخل محفظه قرار دارند و برای تعمیر یا باز کردن برخی قسمت‌ها، نیاز به نیروی متخصص، تجهیزات مخصوص و رعایت فرآیندهای دقیق وجود دارد.
۵. تأثیر شرایط محیطی
AIS بیشتر تحت تأثیر عواملی مانند گردوغبار، رطوبت، باران، برف، آلودگی صنعتی و نمک مناطق ساحلی قرار می‌گیرد. در GIS تجهیزات داخل محفظه فلزی بسته هستند و بنابراین تأثیر عوامل محیطی بر عایق‌بندی بسیار کمتر است.
۶. قابلیت اطمینان
GIS به دلیل محصور بودن تجهیزات، در برابر بسیاری از عوامل خارجی محافظت می‌شود و معمولاً قابلیت اطمینان بالایی دارد. در AIS، شرایط محیطی می‌تواند روی عملکرد عایقی تأثیر بگذارد و به همین دلیل نیاز به بازرسی و نگهداری بیشتری وجود دارد.
۷. ایمنی
در GIS قسمت‌های برق‌دار داخل محفظه‌های فلزی قرار دارند و دسترسی مستقیم به آن‌ها وجود ندارد؛ بنابراین سطح حفاظت در برابر تماس ناخواسته و برخی خطاهای خارجی بالاست. در AIS تجهیزات فشارقوی در فضای باز نصب می‌شوند و رعایت فواصل ایمنی و محدوده‌های حفاظتی اهمیت زیادی دارد.
۸. سرعت و شرایط نصب
GIS معمولاً به فضای نصب بسیار کمی نیاز دارد و بخش زیادی از تجهیزات آن به‌صورت مجموعه‌های فشرده و کارخانه‌ای ساخته می‌شوند. این موضوع می‌تواند در پروژه‌های خاص، عملیات نصب در محل را ساده‌تر کند. در AIS تجهیزات در فضای باز و در نقاط مختلف نصب شده و اجرای سازه‌ها، فونداسیون‌ها و اتصالات بیشتری لازم است.
۹. توسعه پست
در AIS معمولاً اضافه‌کردن فیدر یا تجهیزات جدید آسان‌تر است، زیرا تجهیزات در فضای باز قرار دارند و فضای بیشتری برای توسعه وجود دارد. در GIS توسعه پست به دلیل ساختار فشرده و محصور، می‌تواند پیچیده‌تر و پرهزینه‌تر باشد.
۱۰. ابعاد و ظاهر پست

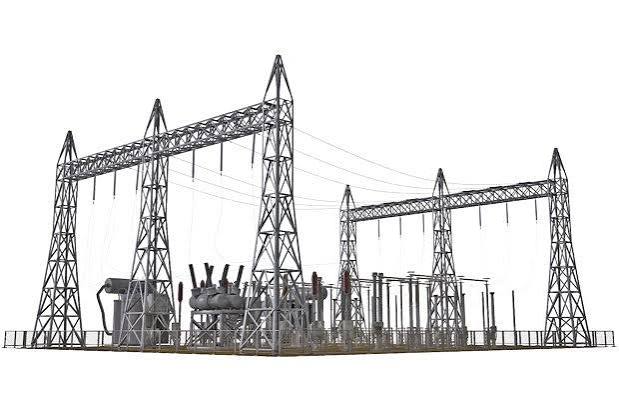

GIS ظاهری فشرده و بسته دارد و تجهیزات اصلی آن در محفظه‌های فلزی قرار گرفته‌اند. در مقابل، AIS دارای تجهیزات متعددی مانند شینه، مقره، کلید، سکسیونر و ترانسفورماتور است که در فضای باز و با فاصله مشخص از یکدیگر نصب می‌شوند.
۱۱. اثرات زیست‌محیطی
در GISهای مبتنی بر SF₆، استفاده و نشت این گاز یک مسئله زیست‌محیطی مهم است، زیرا SF₆ گاز گلخانه‌ای بسیار قوی است. به همین دلیل، در GISهای جدید استفاده از فناوری‌های عایقی با اثرات زیست‌محیطی کمتر در حال گسترش است. AIS برای عایق‌بندی اصلی به چنین گاز محصورشده‌ای نیاز ندارد.
۱۲. کاربرد و محل مناسب نصب
GIS بیشتر در مناطق شهری، نیروگاه‌ها، مناطق صنعتی، تونل‌ها و مکان‌های دارای محدودیت فضا مورد استفاده قرار می‌گیرد. AIS بیشتر در مناطقی که زمین کافی و قیمت مناسب‌تری دارد، مانند حومه شهرها و مناطق روستایی، کاربرد دارد.
نقش گاز عایق در پست برق عایق گازی (GIS)
گاز عایق یکی از مهم‌ترین عوامل در عملکرد صحیح پست GIS است. برخلاف پست‌های AIS که در آن‌ها هوا به‌عنوان محیط عایقی بین قسمت‌های برق‌دار استفاده می‌شود، در GIS تجهیزات فشارقوی در محفظه‌های فلزی بسته قرار دارند و فضای اطراف هادی‌ها با یک گاز عایق مناسب پر می‌شود. این موضوع باعث می‌شود بتوان تجهیزات را با فاصله بسیار کمتری از یکدیگر نصب کرد.
۱. ایجاد عایق الکتریکی
مهم‌ترین وظیفه گاز، جلوگیری از عبور جریان الکتریکی ناخواسته است. در داخل GIS، هادی‌ها ممکن است در ولتاژهای بسیار بالا قرار داشته باشند، در حالی که محفظه فلزی اطراف آن‌ها به زمین متصل است. گاز عایق مانع ایجاد اتصال الکتریکی بین هادی و محفظه می‌شود. به بیان ساده، گاز مانند یک لایه عایق بسیار قوی بین قسمت‌های برق‌دار و زمین عمل می‌کند.
۲. افزایش استقامت عایقی
گازهای مورد استفاده در GIS می‌توانند در برابر میدان الکتریکی شدید مقاومت کنند. این ویژگی باعث می‌شود احتمال شکست الکتریکی کاهش پیدا کند. اگر استقامت عایقی محیط کافی نباشد، ممکن است بین دو قسمت با اختلاف پتانسیل زیاد تخلیه الکتریکی ایجاد شود. این تخلیه می‌تواند به تجهیزات آسیب جدی وارد کند.
۳. امکان کاهش فاصله بین تجهیزات
یکی از مهم‌ترین نتایج استفاده از گاز عایق، امکان ساخت تجهیزات بسیار فشرده است. در AIS برای جلوگیری از جرقه و شکست عایقی، باید بین قسمت‌های مختلف فاصله هوایی زیادی وجود داشته باشد. اما در GIS به دلیل ویژگی‌های عایقی گاز، این فاصله می‌تواند بسیار کمتر باشد. به همین دلیل، یک پست GIS می‌تواند در فضایی بسیار کوچک‌تر از یک پست AIS با عملکرد مشابه نصب شود.
۴. نقش در خاموش کردن قوس الکتریکی
در زمان قطع جریان توسط کلید قدرت، ممکن است بین کنتاکت‌های کلید قوس الکتریکی ایجاد شود. محیط عایق و طراحی کلید به خاموش شدن این قوس کمک می‌کنند.
در GISهای دارای کلیدهای SF₆، این گاز علاوه بر عایق‌بندی، قابلیت مناسبی برای خاموش‌کردن قوس الکتریکی دارد. البته در تجهیزات جدیدتر، فناوری‌های دیگری برای قطع جریان و عایق‌بندی مورد استفاده قرار می‌گیرند.
۵. محافظت در برابر عوامل محیطی
یکی از مزایای مهم GIS این است که تجهیزات داخل محفظه فلزی بسته قرار دارند. بنابراین گاز عایق در کنار محفظه فلزی، تجهیزات را از تماس مستقیم با:
- گردوغبار
- رطوبت
- باران و برف
- آلودگی صنعتی
- نمک و آلودگی مناطق ساحلی
محافظت می‌کند.
در نتیجه، احتمال کاهش استقامت عایقی تجهیزات به دلیل آلودگی سطحی نیز کمتر می‌شود.
۶. افزایش قابلیت اطمینان
وجود محیط عایق کنترل‌شده در داخل GIS باعث می‌شود عملکرد تجهیزات کمتر به شرایط محیطی وابسته باشد. به همین دلیل GIS در محیط‌هایی که آلودگی زیاد یا شرایط آب‌وهوایی نامناسب دارند، می‌تواند قابلیت اطمینان بالایی داشته باشد.
۷. اهمیت فشار و چگالی گاز
عملکرد گاز عایق فقط به نوع گاز بستگی ندارد؛ فشار و چگالی آن نیز بسیار مهم است. اگر مقدار گاز به دلیل نشتی کاهش پیدا کند، استقامت عایقی نیز می‌تواند کاهش یابد.
به همین دلیل GIS معمولاً دارای سیستم‌هایی برای پایش فشار یا چگالی گاز و تشخیص نشتی است. در صورت کاهش بیش از حد مقدار گاز، سیستم می‌تواند هشدار صادر کند و براساس طراحی، اقدامات حفاظتی لازم انجام شود.
۸. نقش محفظه فلزی در کنار گاز
گاز به‌تنهایی وظیفه عایق‌بندی را انجام نمی‌دهد. عملکرد آن در کنار محفظه فلزی زمین‌شده معنا پیدا می‌کند. هادی فشار قوی در مرکز محفظه قرار می‌گیرد و گاز فضای بین هادی و محفظه را پر می‌کند.
نتیجه‌گیری
در مجموع، پست برق عایق گازی (GIS) یکی از فناوری‌های مهم در سیستم‌های انتقال و توزیع انرژی الکتریکی است که با استفاده از گاز عایق در محفظه‌های فلزی بسته، امکان نصب تجهیزات فشار قوی در فضای بسیار محدود را فراهم می‌کند. گاز عایق علاوه بر ایجاد عایق الکتریکی، در خاموش‌کردن قوس الکتریکی و افزایش قابلیت اطمینان تجهیزات نیز نقش مهمی دارد.
