انرژی الکتریکی یکی از مهم‌ترین زیرساخت‌های توسعه اقتصادی، صنعتی و شهری محسوب می‌شود. از روشن شدن یک لامپ در خانه گرفته تا فعالیت کارخانه‌های بزرگ، بیمارستان‌ها، مراکز داده و صنایع سنگین، همه به شبکه‌ای پیچیده و منظم از تولید، انتقال و توزیع برق وابسته هستند. در میان اجزای این شبکه گسترده، پست برق نقش کلیدی و غیرقابل‌انکاری ایفا می‌کند.
اگر نیروگاه را قلب تولید انرژی بدانیم، پست برق همان مرکز هدایت و تنظیم جریان انرژی در مسیر انتقال و توزیع است. بدون وجود پست‌های برق، انتقال ایمن و پایدار انرژی از نیروگاه‌ها به مصرف‌کنندگان امکان‌پذیر نخواهد بود.
در این مقاله با مفهوم پست برق، انواع آن، تجهیزات اصلی، نحوه عملکرد، مزایا، اهمیت در شبکه توزیع و چالش‌های پیش روی این تأسیسات آشنا می‌شویم.

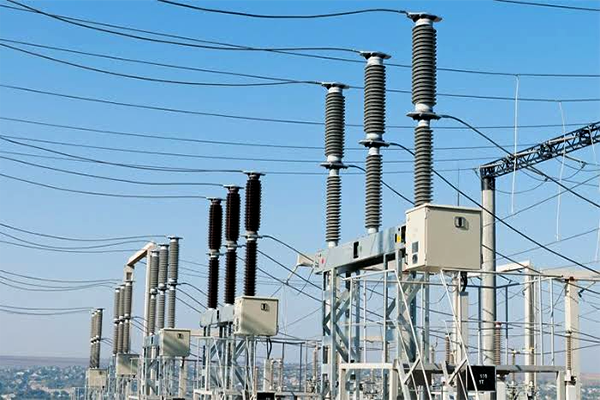

پست برق چیست؟
پست برق (Electrical Substation) مجموعه‌ای از تجهیزات الکتریکی است که وظیفه دریافت، تبدیل، کنترل، حفاظت و توزیع انرژی الکتریکی را بر عهده دارد. این تأسیسات بین نیروگاه‌ها و مصرف‌کنندگان قرار گرفته و با تغییر سطح ولتاژ و مدیریت جریان برق، امکان انتقال ایمن انرژی را فراهم می‌کنند.
به زبان ساده، برق تولید شده در نیروگاه با ولتاژ مشخص تولید می‌شود اما برای انتقال در مسافت‌های طولانی، ولتاژ آن باید افزایش یابد تا تلفات انرژی کاهش پیدا کند. در نزدیکی شهرها و مراکز مصرف نیز دوباره این ولتاژ کاهش می‌یابد تا برق با سطح مناسب در اختیار صنایع، ساختمان‌ها و مشترکان قرار گیرد. تمام این فرآیندها در پست‌های برق انجام می‌شود.
اهمیت پست برق در شبکه توزیع
پست‌های برق یکی از مهم‌ترین حلقه‌های زنجیره تأمین انرژی هستند و وظایف متعددی بر عهده دارند، از جمله:
• افزایش یا کاهش ولتاژ برق
• کنترل جریان انرژی
• حفاظت از تجهیزات شبکه
• جلوگیری از گسترش خطاهای الکتریکی
• توزیع برق میان مشترکان
• پایش وضعیت شبکه
• افزایش قابلیت اطمینان سیستم
بدون پست‌های برق، امکان مدیریت صحیح شبکه و تأمین برق پایدار برای مشترکان وجود نخواهد داشت.
وظایف اصلی پست برق
۱. تبدیل ولتاژ
یکی از مهم‌ترین وظایف پست برق، تغییر سطح ولتاژ با استفاده از ترانسفورماتورهاست. افزایش ولتاژ باعث کاهش جریان و کاهش تلفات انتقال می‌شود و کاهش ولتاژ نیز برق را برای مصرف‌کنندگان ایمن و قابل استفاده می‌کند.
۲. حفاظت از شبکه
تجهیزاتی مانند رله‌های حفاظتی، کلیدهای قدرت و برق‌گیرها از تجهیزات شبکه در برابر اتصال کوتاه، اضافه‌بار، صاعقه و سایر خطاهای الکتریکی محافظت می‌کنند.
۳. کنترل و مانیتورینگ
در پست‌های مدرن، سیستم‌های کنترل و اتوماسیون اطلاعات شبکه را به‌صورت لحظه‌ای ثبت و تحلیل می‌کنند. این قابلیت موجب افزایش سرعت عیب‌یابی و کاهش زمان خاموشی می‌شود.
۴. توزیع انرژی
پس از تنظیم ولتاژ، انرژی الکتریکی از طریق فیدرها به مناطق مختلف شهری، صنعتی و روستایی ارسال می‌شود.
انواع پست برق کدامند؟
پست‌های برق بر اساس کاربرد و محل نصب به انواع مختلفی تقسیم می‌شوند:
پست افزاینده (Step-Up)
در کنار نیروگاه‌ها نصب شده و ولتاژ تولیدی ژنراتورها را برای انتقال در خطوط فشار قوی افزایش می‌دهد.
پست کاهنده (Step-Down)
در نزدیکی شهرها یا مراکز مصرف قرار دارد و ولتاژ خطوط انتقال را برای شبکه توزیع کاهش می‌دهد.
پست توزیع
این نوع پست آخرین مرحله پیش از تحویل برق به مشترکان است و برق را با ولتاژ مناسب در اختیار مصرف‌کنندگان قرار می‌دهد.
پست کلیدزنی
در این پست معمولاً تغییر ولتاژ انجام نمی‌شود و وظیفه اصلی آن کنترل، جداسازی و مدیریت مسیرهای انتقال برق است.
اجزای اصلی یک پست برق
یک پست برق از تجهیزات متعددی تشکیل شده است که مهم‌ترین آن‌ها عبارت‌اند از:
• ترانسفورماتور قدرت
• کلید قدرت (Circuit Breaker)
• سکسیونر
• برق‌گیر
• ترانس جریان (CT)
• ترانس ولتاژ (VT)
• باسبار
• رله‌های حفاظتی
• سیستم زمین
• تابلوهای کنترل و حفاظت
هر یک از این تجهیزات نقش مهمی در عملکرد ایمن و پایدار پست برق دارند.
انواع پست برق از نظر ساختار
علاوه بر دسته‌بندی بر اساس عملکرد، پست‌های برق از نظر ساختار و محل نصب نیز به انواع مختلفی تقسیم می‌شوند که هر کدام با توجه به شرایط محیطی، میزان بار مصرفی و محدودیت‌های اجرایی انتخاب می‌شوند.
پست هوایی (Outdoor Substation)
پست‌های هوایی رایج‌ترین نوع پست برق هستند. تجهیزات اصلی این پست‌ها مانند ترانسفورماتورها، سکسیونرها، کلیدهای قدرت و باسبارها در فضای باز نصب می‌شوند. این نوع پست‌ها معمولاً در ولتاژهای بالا و بسیار بالا مورد استفاده قرار می‌گیرند.
مزایا
• هزینه ساخت کمتر
• دسترسی آسان برای تعمیرات
• مناسب برای ظرفیت‌های بالا
• توسعه آسان در آینده
معایب
• تأثیرپذیری از شرایط جوی
• نیاز به فضای زیاد
• احتمال آلودگی تجهیزات در مناطق صنعتی و کویری
پست داخلی (Indoor Substation)
در این نوع پست، تمامی تجهیزات در داخل ساختمان نصب می‌شوند. این روش بیشتر در مناطق شهری، مراکز تجاری، بیمارستان‌ها، کارخانه‌ها و مجتمع‌های مسکونی کاربرد دارد.
مزایا
• امنیت بیشتر
• حفاظت بهتر در برابر گردوغبار و رطوبت
• اشغال فضای کمتر
• زیبایی ظاهری مناسب
پست گازی (GIS)
یکی از پیشرفته‌ترین انواع پست برق، پست GIS یا Gas Insulated Substation است. در این نوع پست، تجهیزات در محفظه‌های فلزی قرار گرفته و با گاز SF6 عایق‌بندی می‌شوند.
این فناوری باعث کاهش قابل‌توجه ابعاد پست شده و برای مناطق پرتراکم شهری بسیار مناسب است.
مزایای پست GIS
• اشغال فضای بسیار کم
• قابلیت اطمینان بالا
• کاهش احتمال اتصال کوتاه
• مقاومت در برابر آلودگی و رطوبت
• کاهش هزینه‌های تعمیر و نگهداری
تجهیزات اصلی پست برق

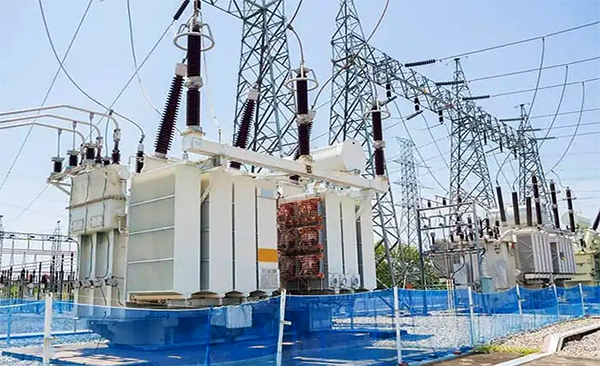

ترانسفورماتور قدرت
ترانسفورماتور مهم‌ترین تجهیز هر پست برق است. وظیفه آن افزایش یا کاهش ولتاژ بدون تغییر فرکانس است. کیفیت ترانسفورماتور تأثیر مستقیمی بر راندمان کل شبکه دارد.
کلید قدرت (Circuit Breaker)
کلید قدرت هنگام وقوع اتصال کوتاه یا اضافه‌بار، جریان را در مدت زمان بسیار کوتاه قطع می‌کند و از آسیب دیدن تجهیزات جلوگیری می‌کند.
سکسیونر
سکسیونر وسیله‌ای برای قطع مدار بدون بار است و بیشتر هنگام تعمیرات یا سرویس تجهیزات استفاده می‌شود.
ترانس جریان (CT)
این تجهیز جریان‌های بسیار زیاد شبکه را به مقادیر قابل اندازه‌گیری تبدیل می‌کند تا تجهیزات حفاظتی و اندازه‌گیری بتوانند عملکرد صحیحی داشته باشند.
ترانس ولتاژ (VT)
ترانس ولتاژ نیز وظیفه کاهش ولتاژ شبکه برای تجهیزات اندازه‌گیری و رله‌های حفاظتی را بر عهده دارد.
برق‌گیر
برق‌گیر از تجهیزات حساس در برابر اضافه ولتاژ ناشی از صاعقه یا کلیدزنی محافظت می‌کند.
باسبار
باسبار مسیر اصلی انتقال جریان داخل پست است و تجهیزات مختلف را به یکدیگر متصل می‌کند.
سیستم‌های حفاظتی در پست برق
یکی از مهم‌ترین بخش‌های هر پست، سیستم حفاظت است. بدون وجود حفاظت مناسب، کوچک‌ترین خطا می‌تواند موجب خاموشی گسترده یا خسارت‌های مالی سنگین شود.
مهم‌ترین سیستم‌های حفاظتی عبارت‌اند از:
• رله اضافه جریان
• رله دیستانس
• رله دیفرانسیل
• رله ارت فالت
• حفاظت ترانسفورماتور
• حفاظت باسبار
• حفاظت خطوط انتقال
این تجهیزات به‌صورت هوشمند وضعیت شبکه را بررسی کرده و در صورت بروز هرگونه خطا، تنها بخش آسیب‌دیده را از مدار خارج می‌کنند.
اتوماسیون پست برق
در سال‌های اخیر استفاده از سیستم‌های اتوماسیون به یکی از مهم‌ترین تحولات صنعت برق تبدیل شده است.
اتوماسیون پست باعث می‌شود:
• اطلاعات تجهیزات به‌صورت لحظه‌ای ثبت شود.
• وضعیت کلیدها از راه دور کنترل شود.
• خاموشی‌ها سریع‌تر مدیریت شوند.
• هزینه بهره‌برداری کاهش یابد.
• قابلیت اطمینان شبکه افزایش پیدا کند.
امروزه بیشتر پست‌های جدید از سیستم‌های SCADA، PLC و تجهیزات دیجیتال برای مدیریت هوشمند شبکه استفاده می‌کنند.
نقش پست برق در کاهش تلفات انرژی
یکی از اهداف اصلی طراحی شبکه برق، کاهش تلفات انرژی است. پست‌های برق با تنظیم صحیح ولتاژ، استفاده از تجهیزات استاندارد، توزیع متعادل بار و کنترل جریان، نقش بسیار مهمی در کاهش اتلاف انرژی ایفا می‌کنند.
کاهش حتی چند درصد از تلفات شبکه می‌تواند صرفه‌جویی اقتصادی قابل‌توجهی برای صنعت برق و مصرف‌کنندگان به همراه داشته باشد.
نقش پست برق در شبکه‌های هوشمند
با توسعه فناوری و افزایش نیاز به مدیریت بهینه انرژی، صنعت برق نیز به سمت ایجاد شبکه‌های هوشمند (Smart Grid) حرکت کرده است. در این ساختار، پست‌های برق دیگر تنها محلی برای تغییر ولتاژ نیستند، بلکه به مراکز هوشمند جمع‌آوری اطلاعات، کنترل تجهیزات و مدیریت شبکه تبدیل شده‌اند.
پست‌های هوشمند با استفاده از حسگرها، تجهیزات دیجیتال و سیستم‌های مخابراتی، اطلاعات لحظه‌ای از وضعیت ولتاژ، جریان، دمای تجهیزات و کیفیت توان را جمع‌آوری کرده و در اختیار مراکز کنترل قرار می‌دهند. این اطلاعات به اپراتورها کمک می‌کند تا پیش از وقوع خرابی، مشکلات احتمالی را شناسایی و برطرف کنند.
از مهم‌ترین مزایای پست‌های هوشمند می‌توان به کاهش خاموشی‌ها، افزایش قابلیت اطمینان شبکه، کاهش هزینه‌های بهره‌برداری و بهبود مدیریت مصرف انرژی اشاره کرد.
اهمیت نگهداری و تعمیرات پست برق
هرچند تجهیزات پست برق با کیفیت و استانداردهای بالایی تولید می‌شوند، اما برای حفظ عملکرد مطلوب، نیازمند نگهداری و بازرسی منظم هستند. بی‌توجهی به سرویس‌های دوره‌ای می‌تواند باعث کاهش عمر تجهیزات، افزایش احتمال خرابی و حتی خاموشی‌های گسترده شود.
برنامه‌های نگهداری معمولاً شامل موارد زیر هستند:
• بازدیدهای دوره‌ای تجهیزات
• تست عملکرد رله‌های حفاظتی
• بررسی وضعیت روغن ترانسفورماتورها
• اندازه‌گیری مقاومت سیستم اتصال زمین
• کنترل دمای اتصالات و باسبارها
• بررسی عملکرد کلیدهای قدرت
• شست‌وشوی تجهیزات در مناطق آلوده
امروزه بسیاری از شرکت‌ها از روش نگهداری پیش‌بینانه (Predictive Maintenance) استفاده می‌کنند. در این روش، با بهره‌گیری از دوربین‌های حرارتی، تجهیزات آنلاین مانیتورینگ و تحلیل داده‌ها، خرابی‌ها پیش از وقوع شناسایی می‌شوند.
مهم‌ترین چالش‌های پست‌های برق
پست‌های برق در طول دوره بهره‌برداری با چالش‌های مختلفی روبه‌رو هستند که مدیریت صحیح آن‌ها نقش مهمی در پایداری شبکه دارد.
برخی از مهم‌ترین این چالش‌ها عبارت‌اند از:
• افزایش بار مصرفی شبکه
• فرسودگی تجهیزات قدیمی
• شرایط نامناسب آب‌وهوایی
• صاعقه و اضافه‌ولتاژ
• آلودگی محیطی و گردوغبار
• کمبود فضای نصب در مناطق شهری
• هزینه بالای توسعه شبکه
• حملات سایبری به سیستم‌های هوشمند
برای مقابله با این چالش‌ها، استفاده از تجهیزات مدرن، طراحی اصولی، نگهداری منظم و به‌کارگیری سامانه‌های هوشمند ضروری است.
نکات مهم در طراحی پست برق
طراحی یک پست برق نیازمند بررسی دقیق شرایط فنی، اقتصادی و محیطی است. مهندسان در زمان طراحی باید عواملی مانند ظرفیت بار، امکان توسعه در آینده، شرایط اقلیمی، نوع تجهیزات، الزامات ایمنی و استانداردهای بین‌المللی را در نظر بگیرند.
طراحی صحیح باعث می‌شود:
• قابلیت اطمینان شبکه افزایش یابد.
• هزینه‌های بهره‌برداری کاهش پیدا کند.
• ایمنی کارکنان و تجهیزات تضمین شود.
• توسعه شبکه در آینده آسان‌تر انجام شود.
آینده پست‌های برق
با رشد شهرنشینی، توسعه صنایع و افزایش مصرف انرژی، نقش پست‌های برق روزبه‌روز پررنگ‌تر خواهد شد. در آینده شاهد استفاده گسترده‌تر از فناوری‌هایی مانند:
• هوش مصنوعی در مدیریت شبکه
• اینترنت اشیا (IoT)
• تجهیزات دیجیتال
• سیستم‌های مانیتورینگ آنلاین
• تحلیل داده‌های بزرگ (Big Data)
• انرژی‌های تجدیدپذیر
• ذخیره‌سازهای انرژی
خواهیم بود. این فناوری‌ها باعث می‌شوند شبکه برق هوشمندتر، پایدارتر و ایمن‌تر از گذشته عمل کند.
نقش مهام نیرو لوت در اجرای پروژه‌های برق
اجرای موفق پروژه‌های برق نیازمند دانش فنی، تجهیزات استاندارد و تجربه اجرایی است. مجموعه مهام نیرو لوت با تکیه بر تخصص مهندسان خود، خدمات متنوعی در زمینه طراحی، مشاوره، تأمین تجهیزات، نصب، راه‌اندازی و نگهداری پروژه‌های برق صنعتی و پست‌های برق ارائه می‌دهد.
رعایت استانداردهای ملی و بین‌المللی، استفاده از تجهیزات باکیفیت و ارائه راهکارهای مهندسی متناسب با نیاز هر پروژه، از مهم‌ترین ویژگی‌های این مجموعه است. هدف مهام نیرو لوت، ارائه راهکارهایی است که علاوه بر افزایش ایمنی و بهره‌وری، موجب کاهش هزینه‌های بهره‌برداری و افزایش طول عمر تجهیزات شوند.
جمع‌بندی
پست برق یکی از مهم‌ترین اجزای شبکه قدرت است و نقشی اساسی در انتقال، تبدیل، حفاظت و توزیع انرژی الکتریکی ایفا می‌کند. بدون وجود پست‌های برق، انتقال ایمن و پایدار انرژی از نیروگاه‌ها به مراکز مصرف امکان‌پذیر نخواهد بود.
امروزه با پیشرفت فناوری، پست‌های برق از تأسیسات سنتی به سامانه‌های هوشمند و دیجیتال تبدیل شده‌اند که امکان کنترل لحظه‌ای، مدیریت از راه دور و افزایش قابلیت اطمینان شبکه را فراهم می‌کنند. همچنین انتخاب تجهیزات استاندارد، طراحی اصولی و اجرای صحیح پروژه‌ها در کنار نگهداری منظم، از عوامل کلیدی در افزایش بهره‌وری و کاهش هزینه‌های صنعت برق به شمار می‌روند.
در این مسیر، همکاری با مجموعه‌ای متخصص و باتجربه مانند مهام نیرو لوت می‌تواند تضمین‌کننده اجرای پروژه‌های برق با بالاترین استانداردهای فنی، ایمنی و کیفیت باشد و زمینه‌ساز توسعه زیرساخت‌های پایدار و مطمئن در صنعت برق کشور شود.
