در سالهای اخیر استفاده از اینورتر یا درایو کنترل دور به بخش جداییناپذیر سیستمهای صنعتی تبدیل شده است. بسیاری از موتورهای الکتریکی که پیشتر به صورت مستقیم به شبکه برق متصل میشدند، امروزه از طریق اینورتر راهاندازی و کنترل میشوند. این تغییر نهتنها باعث بهبود بهرهوری انرژی شده، بلکه امکان کنترل دقیق سرعت، گشتاور و جریان را نیز فراهم کرده است. با این حال، همواره این سؤال مطرح است که استفاده از اینورتر چه تأثیری بر عمر مفید و عملکرد الکتروموتور دارد؟
در این مقاله به بررسی جامع اثرات مثبت و منفی اینورتر بر موتورهای الکتریکی، بهویژه موتورهای القایی سهفاز، میپردازیم و نکات مهم برای افزایش طول عمر موتور در کاربردهای مبتنی بر درایو را بررسی میکنیم.
اینورتر چیست و چگونه کار میکند؟

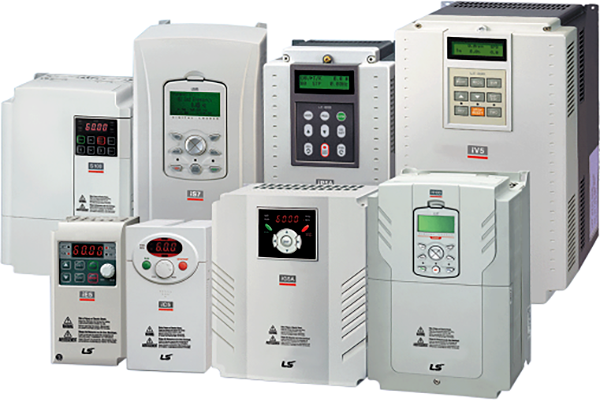

اینورتر که با نام درایو فرکانس متغیر (VFD) نیز شناخته میشود، دستگاهی الکترونیکی است که ولتاژ و فرکانس برق ورودی را تنظیم کرده و آن را به خروجی با فرکانس و ولتاژ قابل کنترل تبدیل میکند.
در موتورهای القایی، سرعت چرخش تقریباً تابعی از فرکانس تغذیه است. بنابراین با تغییر فرکانس خروجی اینورتر میتوان سرعت موتور را بهصورت پیوسته کنترل کرد.
این فرآیند معمولاً شامل سه مرحله است:
- تبدیل برق AC ورودی به DC
- صاف کردن ولتاژ DC
- تبدیل مجدد DC به AC با فرکانس و ولتاژ دلخواه
خروجی اینورتر معمولاً به صورت پالسهای PWM (مدولاسیون عرض پالس) تولید میشود که شکل موجی نزدیک به سینوسی ایجاد میکند. همین ویژگی، منشأ بسیاری از تأثیرات مثبت و منفی بر عملکرد موتور است.
تأثیر اینورتر بر عملکرد الکتروموتور
-
کنترل دقیق سرعت(تأثیر اینورتر بر الکتروموتور)
مهمترین مزیت استفاده از اینورتر، امکان کنترل دقیق سرعت است. در سیستمهای بدون درایو، موتور با سرعت ثابت کار میکند و برای کاهش سرعت معمولاً از روشهای مکانیکی استفاده میشود. اما اینورتر اجازه میدهد سرعت موتور دقیقاً متناسب با نیاز فرآیند تنظیم شود.
این موضوع در کاربردهایی مانند پمپها، فنها و نوار نقالهها اهمیت زیادی دارد. کنترل سرعت علاوه بر بهینهسازی عملکرد، باعث کاهش تنشهای مکانیکی نیز میشود.
-
راهاندازی نرم (Soft Start)(تأثیر اینورتر بر الکتروموتور)
در راهاندازی مستقیم، موتور جریان راهاندازی بالایی (معمولاً 5 تا 7 برابر جریان نامی) میکشد. این جریان بالا باعث تنش حرارتی در سیمپیچها و افت ولتاژ در شبکه میشود.
اینورتر با افزایش تدریجی فرکانس و ولتاژ، موتور را بهصورت نرم راهاندازی میکند. در نتیجه:
- جریان راهاندازی کاهش مییابد
- ضربه مکانیکی به کوپلینگ و یاتاقانها کمتر میشود
- تنش حرارتی در سیمپیچ کاهش پیدا میکند
این عامل نقش مهمی در افزایش عمر موتور دارد.
-
بهبود بهرهوری انرژی(تأثیر اینورتر بر الکتروموتور)
در بارهای گشتاور متغیر مانند پمپ و فن، توان مصرفی متناسب با مکعب سرعت تغییر میکند. بنابراین کاهش حتی اندک سرعت میتواند صرفهجویی قابل توجهی در انرژی ایجاد کند.
استفاده از اینورتر باعث میشود موتور تنها به اندازه نیاز فرآیند انرژی مصرف کند. این امر نهتنها هزینه برق را کاهش میدهد، بلکه دمای کاری موتور را نیز پایینتر نگه میدارد.
-
کنترل بهتر گشتاور(تأثیر اینورتر بر الکتروموتور)
در بسیاری از کاربردهای صنعتی مانند اکسترودرها یا خطوط تولید، کنترل دقیق گشتاور اهمیت دارد. اینورترهای مدرن با استفاده از کنترل برداری (Vector Control) امکان تنظیم دقیق گشتاور را فراهم میکنند. این موضوع موجب افزایش کیفیت فرآیند و کاهش نوسانات مکانیکی میشود.
تأثیر اینورتر بر عمر الکتروموتور
استفاده از اینورتر میتواند هم اثرات مثبت و هم اثرات منفی بر عمر موتور داشته باشد. در ادامه هر دو جنبه بررسی میشود.
اثرات مثبت بر طول عمر
-
کاهش تنش مکانیکی
راهاندازی نرم و توقف تدریجی باعث کاهش ضربههای مکانیکی به محور، یاتاقان و کوپلینگ میشود. این موضوع مستقیماً در افزایش عمر مکانیکی موتور مؤثر است.
-
کاهش گرمای ناشی از اضافهبار
کنترل دقیق جریان و گشتاور باعث میشود موتور کمتر در شرایط اضافهبار کار کند. کاهش دمای سیمپیچها مهمترین عامل افزایش عمر عایق است.
هر 10 درجه افزایش دما میتواند عمر عایق را تقریباً نصف کند. بنابراین کنترل دما نقش حیاتی در طول عمر موتور دارد.
-
جلوگیری از روشن و خاموش شدن مکرر
در بسیاری از سیستمهای قدیمی، کنترل فرآیند با خاموش و روشن کردن موتور انجام میشد. این روش تنش زیادی به موتور وارد میکرد. اینورتر امکان کار پیوسته با سرعت متغیر را فراهم میکند و نیاز به استارتهای مکرر را کاهش میدهد.
اثرات منفی احتمالی بر طول عمر
-
تنش ولتاژی ناشی از PWM
خروجی اینورتر شامل پالسهای سریع با لبههای تیز است. این موضوع میتواند باعث ایجاد اضافه ولتاژ لحظهای در سیمپیچ شود، بهویژه زمانی که فاصله بین اینورتر و موتور زیاد باشد.
این تنش ممکن است به مرور زمان باعث تخریب عایق سیمپیچ شود، بهخصوص در موتورهای قدیمی که برای کار با اینورتر طراحی نشدهاند.
-
افزایش جریان نشتی و آسیب به یاتاقان
پالسهای فرکانس بالا میتوانند باعث ایجاد جریانهای گردشی در محور موتور شوند. این جریانها ممکن است از یاتاقان عبور کرده و باعث خوردگی الکتریکی (Electrical Pitting) شوند.
برای جلوگیری از این مشکل معمولاً از:
- یاتاقان عایقشده
- حلقه اتصال زمین محور
- فیلتر خروجی اینورتر
استفاده میشود.
-
کاهش خنککاری در دور پایین
در موتورهای معمولی، فن خنککننده روی محور نصب شده است. زمانی که موتور با سرعت پایین کار میکند، جریان هوای خنککننده کاهش مییابد.
اگر موتور در دور پایین تحت بار بالا کار کند، ممکن است دمای آن افزایش یابد. برای رفع این مشکل از فن خنککننده مستقل (Forced Cooling) استفاده میشود.
تفاوت موتور معمولی و موتور اینورتر دیوتی (Inverter Duty)
امروزه موتورهایی طراحی شدهاند که مخصوص کار با اینورتر هستند. این موتورها دارای ویژگیهای زیر هستند:
- عایق تقویتشده برای تحمل پالسهای PWM
- طراحی بهینه برای کار در محدوده وسیع سرعت
- یاتاقان مقاوم در برابر جریانهای نشتی
- سیستم خنککاری بهتر
استفاده از موتورهای مخصوص اینورتر در کاربردهای حساس میتواند عمر سیستم را بهطور چشمگیری افزایش دهد.
نقش تنظیمات صحیح اینورتر در افزایش عمر موتور
تنظیمات نادرست اینورتر میتواند باعث آسیب به موتور شود. برخی نکات مهم عبارتاند از:
- تنظیم صحیح زمان شتاب و کاهش سرعت
- انتخاب فرکانس سوئیچینگ مناسب
- فعال کردن حفاظت حرارتی
- تنظیم جریان نامی مطابق پلاک موتور
- استفاده از فیلتر خروجی در کابلهای بلند
رعایت این موارد تأثیر زیادی در جلوگیری از استهلاک زودرس موتور دارد.
جمعبندی
استفاده از اینورتر در سیستمهای صنعتی مزایای قابل توجهی از جمله کاهش مصرف انرژی، راهاندازی نرم، کنترل دقیق سرعت و گشتاور و کاهش تنشهای مکانیکی دارد. این مزایا در صورت طراحی و تنظیم صحیح میتوانند عمر مفید الکتروموتور را افزایش دهند.
با این حال، پالسهای فرکانس بالا، تنشهای ولتاژی، جریانهای نشتی و کاهش خنککاری در دور پایین از جمله عواملی هستند که در صورت عدم توجه میتوانند عمر موتور را کاهش دهند.
بنابراین تأثیر اینورتر بر عمر و عملکرد الکتروموتور کاملاً وابسته به شرایط بهرهبرداری، کیفیت تجهیزات و رعایت اصول فنی نصب و تنظیم است. اگر موتور مناسب انتخاب شود، کابلکشی استاندارد انجام گیرد و تنظیمات درایو بهدرستی انجام شود، استفاده از اینورتر نهتنها مضر نیست، بلکه یکی از مؤثرترین روشها برای افزایش بهرهوری و طول عمر سیستمهای الکتریکی صنعتی محسوب میشود.
