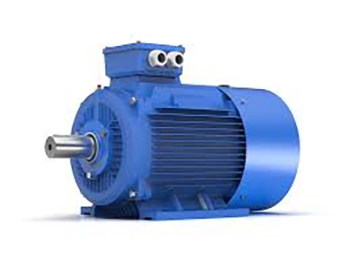

الکتروموتور ترمزدار یکی از پرکاربردترین تجهیزات در صنایع مدرن است که نقش مهمی در افزایش ایمنی، دقت و کنترل حرکت در سیستمهای مکانیکی ایفا میکند. در بسیاری از ماشینآلات صنعتی، صرفاً چرخش یک موتور الکتریکی کافی نیست؛ بلکه لازم است پس از قطع برق یا در شرایط خاص، محور موتور در کوتاهترین زمان ممکن متوقف شود و در همان وضعیت باقی بماند. اینجاست که مفهوم «الکتروموتور ترمزدار» اهمیت پیدا میکند. این نوع موتور در واقع یک الکتروموتور معمولی است که به یک سیستم ترمز الکترومکانیکی مجهز شده تا بتواند حرکت را بهصورت کنترلشده متوقف کند و از حرکت ناخواسته جلوگیری نماید.
در نگاه اول ممکن است این تجهیز تفاوت چندانی با موتورهای معمولی نداشته باشد، اما در کاربردهای حساس مانند جرثقیلها، بالابرها، آسانسورها، نوار نقالههای شیبدار و ماشینآلات CNC، وجود سیستم ترمز یک الزام اساسی است. نبود ترمز میتواند باعث سقوط بار، حرکت ناگهانی قطعات یا ایجاد خطرات جدی برای اپراتورها شود. به همین دلیل، شناخت دقیق ساختار، نحوه عملکرد و مزایای الکتروموتورهای ترمزدار برای مهندسان، تکنسینها و مدیران صنعتی اهمیت ویژهای دارد.
ساختار الکتروموتور ترمزدار

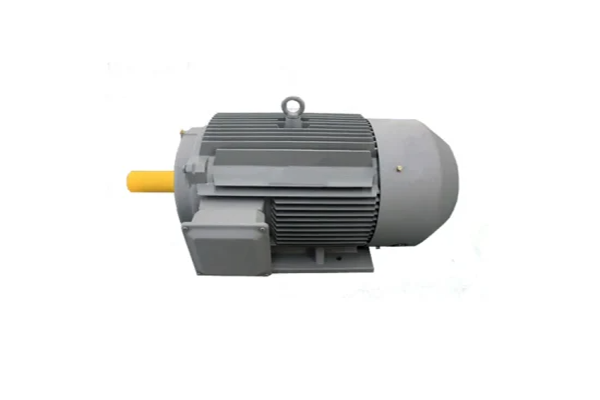

از نظر ساختاری، الکتروموتور ترمزدار ترکیبی از دو بخش اصلی است: موتور الکتریکی و سیستم ترمز. موتور الکتریکی میتواند از نوع القایی سهفاز، تکفاز یا حتی موتورهای DC باشد، اما در کاربردهای صنعتی، موتورهای القایی سهفاز بیشترین استفاده را دارند. در قسمت انتهایی موتور، یک واحد ترمز نصب میشود که معمولاً شامل یک دیسک ترمز، لنت یا صفحه اصطکاکی، فنرهای فشاری و یک سیمپیچ الکترومغناطیسی است.
سیستم ترمز اغلب از نوع «ترمز فنری با آزادسازی الکترومغناطیسی» است. در این ساختار، هنگامی که برق به موتور و سیمپیچ ترمز وصل میشود، میدان مغناطیسی ایجادشده باعث آزاد شدن دیسک ترمز میشود و محور موتور میتواند آزادانه بچرخد. اما زمانی که برق قطع میشود، فنرها بهطور خودکار دیسک ترمز را به صفحه اصطکاکی فشار میدهند و محور را قفل میکنند. این طراحی بهگونهای است که در صورت قطع ناگهانی برق، ترمز فعال میشود و ایمنی سیستم حفظ میگردد.
بدنه ترمز معمولاً از جنس چدن یا آلومینیوم مقاوم ساخته میشود تا در برابر تنشهای مکانیکی و حرارتی دوام کافی داشته باشد. همچنین به دلیل تولید گرما در اثر اصطکاک، سیستم تهویه مناسبی برای خنکسازی در نظر گرفته میشود تا از کاهش عمر مفید قطعات جلوگیری شود.
نحوه عملکرد و منطق ایمنی الکتروموتور ترمزدار
یکی از مهمترین ویژگیهای الکتروموتور ترمزدار، عملکرد Fail Safe یا ایمن در حالت خطا است. در این نوع طراحی، ترمز در حالت عادی بسته است و تنها زمانی آزاد میشود که برق برقرار باشد. به بیان دیگر، وجود جریان الکتریکی باعث باز شدن ترمز و امکان چرخش محور میشود. این ویژگی باعث میشود در صورت قطع برق، خرابی سیستم کنترل یا بروز حادثه، محور موتور بلافاصله قفل شود.
این مکانیسم در کاربردهایی مانند بالابرهای ساختمانی یا جرثقیلهای سقفی اهمیت حیاتی دارد. اگر موتور بدون ترمز باشد و برق قطع شود، بار معلق میتواند سقوط کند. اما در موتور ترمزدار، به محض قطع جریان، فنرها فعال شده و بار در همان موقعیت حفظ میشود.
زمان توقف در این موتورها بسیار کوتاه است و براساس توان موتور و طراحی ترمز میتواند از کسری از ثانیه تا چند ثانیه متغیر باشد. این زمان توقف سریع نهتنها ایمنی را افزایش میدهد بلکه باعث بالا رفتن دقت در فرآیندهای صنعتی میشود، بهویژه در خطوط تولیدی که نیاز به توقفهای مکرر و دقیق دارند.
انواع الکتروموتور ترمزدار
الکتروموتورهای ترمزدار بر اساس نوع ترمز، نوع تغذیه و کاربرد به دستههای مختلفی تقسیم میشوند. برخی از آنها دارای ترمز DC هستند که از طریق یک رکتیفایر، برق AC ورودی را به DC تبدیل میکند تا سیمپیچ ترمز تغذیه شود. این نوع طراحی باعث واکنش سریعتر ترمز و عملکرد نرمتر آن میشود.
در برخی کاربردهای خاص، از ترمزهای هیدرولیکی یا پنوماتیکی نیز استفاده میشود، اما رایجترین نوع در صنعت، همان ترمز الکترومغناطیسی فنری است. همچنین موتورهای ترمزدار میتوانند بهصورت تکسرعته یا دوسرعته طراحی شوند تا در کاربردهایی که نیاز به کنترل دقیق سرعت وجود دارد، انعطافپذیری بیشتری فراهم شود.
مزایای استفاده از الکتروموتور ترمزدار
مهمترین مزیت این موتورها افزایش سطح ایمنی در سیستمهای مکانیکی است. کنترل دقیق توقف، جلوگیری از حرکت ناخواسته و حفظ موقعیت بار از جمله قابلیتهایی هستند که استفاده از این موتورها را در صنایع حساس ضروری میسازند. علاوه بر ایمنی، دقت عملکرد نیز افزایش مییابد. در ماشینآلات برش یا دستگاههای بستهبندی، توقف دقیق در موقعیت مشخص اهمیت بالایی دارد و ترمز داخلی موتور این نیاز را برطرف میکند.
از سوی دیگر، کاهش استهلاک تجهیزات مکانیکی از دیگر مزایای این سیستم است. در صورت نبود ترمز، ممکن است از روشهای مکانیکی خارجی برای توقف استفاده شود که تنش بیشتری به قطعات وارد میکند. اما وجود ترمز یکپارچه در موتور باعث توزیع یکنواخت نیرو و کاهش فشار بر گیربکس و کوپلینگ میشود.
همچنین این موتورها به دلیل طراحی فشرده و یکپارچه، فضای کمتری نسبت به سیستمهای ترمز جداگانه اشغال میکنند و نصب آسانتری دارند. این موضوع در پروژههایی که محدودیت فضا وجود دارد، یک مزیت مهم محسوب میشود.
کاربردهای صنعتی الکتروموتور ترمزدار
الکتروموتورهای ترمزدار تقریباً در تمام صنایعی که با جابهجایی عمودی یا شیبدار بار سروکار دارند، مورد استفاده قرار میگیرند. در صنعت ساختمان، بالابرها و آسانسورها بدون وجود سیستم ترمز ایمن قابل بهرهبرداری نیستند. در صنایع فولاد و سیمان، نوار نقالههای شیبدار برای جلوگیری از برگشت مواد به موتور ترمزدار مجهز میشوند.
به طور کلی در صنایع غذایی و بستهبندی، توقف سریع و دقیق خطوط تولید اهمیت دارد. حتی در صنایع چوب و ماشینآلات برش، توقف فوری تیغهها برای جلوگیری از حوادث احتمالی ضروری است. در صنایع خودروسازی نیز از این موتورها در خطوط مونتاژ استفاده میشود تا قطعات در موقعیت مشخصی متوقف شوند.
نکات مهم در انتخاب الکتروموتور ترمزدار
انتخاب صحیح این نوع موتور نیازمند بررسی دقیق شرایط کاری است. توان موتور، گشتاور مورد نیاز، ولتاژ تغذیه، تعداد دفعات استارت و استاپ در ساعت و شرایط محیطی از جمله عواملی هستند که باید در نظر گرفتهشوند. اگر موتور در محیطی با رطوبت یا گردوغبار بالا کار میکند، درجه حفاظت بدنه اهمیت ویژهای پیدا میکند.
همچنین باید به گشتاور ترمز توجه شود. گشتاور ترمز باید بهاندازهای باشد که بتواند بار را در شرایط حداکثر ظرفیت نگه دارد. انتخاب ترمز ضعیفتر از نیاز سیستم میتواند باعث لغزش و خطرات جدی شود.
نگهداری و افزایش طول عمر
هرچند الکتروموتورهای ترمزدار از تجهیزات مقاوم صنعتی محسوب میشوند، اما برای حفظ عملکرد مطلوب نیاز به سرویس دورهای دارند. بررسی وضعیت لنتهای ترمز، کنترل فاصله هوایی بین دیسک و سیمپیچ، اطمینان از سلامت فنرها و بررسی سیمکشی الکتریکی از جمله اقدامات ضروری در نگهداری این موتورهاست.
افزایش بیش از حد دما میتواند باعث کاهش کارایی ترمز شود، بنابراین تمیز نگه داشتن مسیرهای تهویه و جلوگیری از انباشت گردوغبار اهمیت دارد. همچنین تنظیم صحیح رکتیفایر در مدلهای دارای ترمز DC میتواند عمر مفید سیستم را افزایش دهد.
جمعبندی
الکتروموتور ترمزدار ترکیبی هوشمندانه از فناوری الکتریکی و مکانیکی است که نقش حیاتی در ایمنی و کنترل حرکت در صنایع مختلف ایفا میکند. این نوع موتور با بهرهگیری از سیستم ترمز داخلی، امکان توقف سریع، دقیق و ایمن را فراهم میسازد و از بروز حوادث ناشی از حرکت ناخواسته جلوگیری میکند. استفاده گسترده از این موتورها در بالابرها، جرثقیلها، خطوط تولید و ماشینآلات صنعتی نشاندهنده اهمیت بالای آنها در فرآیندهای مدرن صنعتی است.
با انتخاب صحیح، نصب اصولی و نگهداری منظم، الکتروموتور ترمزدار میتواند سالها عملکرد قابل اعتماد ارائه دهد و ضمن افزایش بهرهوری، سطح ایمنی محیط کار را بهطور قابل توجهی ارتقا دهد. در دنیای امروز که دقت، سرعت و ایمنی سه رکن اصلی تولید صنعتی محسوب میشوند، این نوع موتور به یکی از اجزای جداییناپذیر سیستمهای حرکتی تبدیل شدهاست.
