در سیستمهای مکانیکی و الکترومکانیکی، انتقال مؤثر نیرو و حرکت از یک مؤلفه به مؤلفهی دیگر، از اهمیت بالایی برخوردار است. این انتقال باید نهتنها قابلاطمینان و دقیق باشد، بلکه باید متناسب با نیاز سیستم از نظر سرعت، گشتاور، و جهت حرکت تنظیم شود. یکی از مکانیزمهایی که در پاسخ به این نیازها توسعه یافته و بهطور گستردهای در دستگاههای مدرن مورد استفاده قرار گرفته، چرخدنده حلزونی است. این نوع چرخدنده، بهواسطهی طراحی خاص خود، قادر به ایجاد نسبت کاهش سرعت بالا، انتقال نرم و بیصدا و حتی جلوگیری از برگشتپذیری حرکت است.
در این مقاله بهصورت جامع به بررسی ساختار، عملکرد، مزایا، چالشها و کاربردهای چرخدنده حلزونی بهویژه در قطعات الکتریکی پرداخته میشود.
ساختار و عملکرد چرخدنده حلزونی

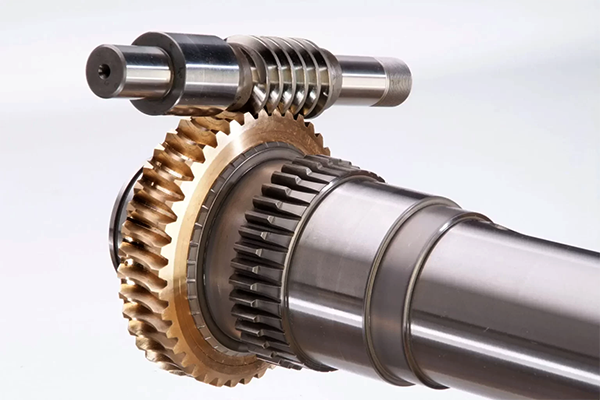

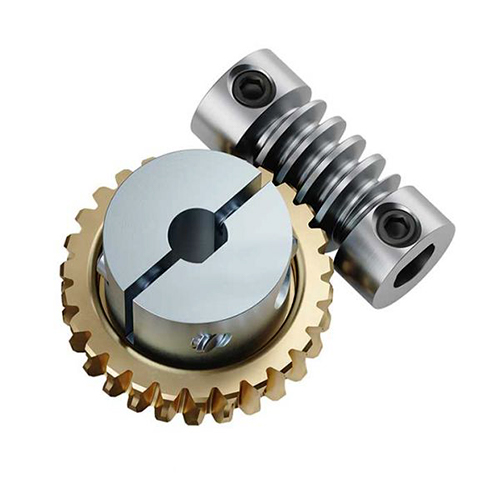

چرخدنده حلزونی از دو جزء اصلی تشکیل شده است: پیچ حلزون (Worm) و چرخدندهی حلزونی (Worm Wheel). پیچ حلزون معمولاً یک شافت مارپیچیشکل است که مانند یک پیچ عمل میکند، در حالیکه چرخدندهی حلزونی دندانههایی دارد که بهصورت شعاعی پیرامون یک دایره چیده شدهاند. وقتی پیچ حلزون میچرخد، دندانههای آن بهتدریج با دندانههای چرخدنده درگیر میشوند و آن را به چرخش درمیآورند.
این تعامل تدریجی باعث میشود که انتقال نیرو نرم، بیصدا و بدون لرزش ناگهانی انجام شود. همچنین بهدلیل اینکه معمولاً فقط یک یا دو دندانه در لحظه درگیر هستند، سرعت انتقال کنترلشده و دقیق خواهد بود.
نسبت تبدیل بالا و مزایای چرخدنده حلزونی
یکی از برجستهترین ویژگیهای چرخدنده حلزونی، امکان دستیابی به نسبتهای تبدیل بسیار بالا در فضای کم است. نسبت تبدیل بین این دو چرخدنده معمولاً به تعداد دندانههای چرخدنده نسبت به تعداد آغاز (starts) پیچ حلزون بستگی دارد. برای مثال، اگر پیچ حلزون تکمارپیچ باشد و چرخدنده دارای ۴۰ دندانه باشد، نسبت تبدیل ۱:۴۰ خواهد بود؛ یعنی با هر ۴۰ دور چرخش حلزون، چرخدنده تنها یک دور میزند.
این ویژگی بهویژه در قطعات الکتریکی که نیاز به کاهش سرعت زیاد و افزایش گشتاور دارند، بسیار مفید است. همچنین، بهدلیل فضای اندکی که اشغال میکند، برای تجهیزات جمعوجور و قابلحمل نیز گزینهای عالی محسوب میشود.
ویژگی خودقفلشوندگی (Self-locking) چرخدنده حلزونی
یکی از ویژگیهای منحصربهفرد چرخدنده حلزونی، خاصیت خودقفلشوندگی آن است. در بسیاری از طراحیها، هنگامی که گشتاور تنها از پیچ حلزون به چرخدنده منتقل شود، برگشتپذیری حرکت امکانپذیر نیست؛ یعنی نمیتوان با چرخاندن چرخدنده، پیچ حلزون را به حرکت درآورد. این ویژگی در سیستمهایی که نیاز به ایستایی مکانیکی بدون استفاده از ترمز دارند، بسیار کاربردی است.
در حوزهی الکترونیک، این خاصیت در مواردی مثل محرکهای دربهای اتوماتیک، آنتنهای جهتیاب، یا بازوهای رباتیکی که باید پس از توقف در موقعیتی خاص، ثابت بمانند، استفاده میشود. این ویژگی باعث صرفهجویی در مصرف انرژی و افزایش ایمنی میشود.
کاربردهای چرخدنده حلزونی در تجهیزات الکتریکی
کاربرد چرخدندههای حلزونی در تجهیزات الکتریکی بسیار متنوع است. در ادامه به بررسی مهمترین حوزههایی که از این مکانیزم بهره میبرند میپردازیم:
۱. موتورهای گیربکسدار DC
در بسیاری از موتورهای الکتریکی کوچک، بهویژه موتورهای DC که برای کاربردهای دقیق مانند رباتهای کوچک، دوربینهای مداربسته، و پمپهای پزشکی استفاده میشوند، از گیربکسهای حلزونی برای کاهش سرعت و افزایش گشتاور استفاده میشود. این گیربکسها اجازه میدهند که حتی با یک موتور کوچک و سریع، بتوان گشتاوری بالا برای انجام کارهایی مانند بلند کردن یا چرخاندن دقیق اجسام سبک فراهم کرد.
۲. محرکهای خطی (Linear Actuators)
محرکهای خطی در سامانههای اتوماسیون صنعتی، تجهیزات پزشکی و ابزارهای رباتیکی مورد استفاده قرار میگیرند. چرخدنده حلزونی در این دستگاهها بهعنوان یک بخش واسط بین موتور و پیچ حرکتی عمل میکند و اجازه میدهد حرکت چرخشی موتور به حرکت خطی تبدیل شود – آن هم با دقت بالا و سرعت کم.
۳. سیستمهای تنظیم زاویه پنلهای خورشیدی و آنتنها
در پنلهای خورشیدی یا آنتنهای ماهوارهای که نیاز به تنظیم زاویه دارند، چرخدندههای حلزونی نقش مهمی در ایجاد حرکت دقیق و کنترلشده ایفا میکنند. با استفاده از خاصیت خودقفلشوندگی، زاویه پنل یا آنتن پس از تنظیم بهصورت مکانیکی قفل می شود و در برابر باد یا لرزش حرکت نمیکند.
۴. ابزارهای دقیق مانند پتانسیومترهای موتوری
در ابزارهای دقیق الکترونیکی مانند پتانسیومترهای موتوردار، نیاز به چرخش بسیار آهسته و دقیق محور پتانسیومتر وجود دارد. گیربکس حلزونی میتواند حرکت سریع موتور را به یک چرخش آرام، نرم و قابلکنترل تبدیل کند.
مزایا و محدودیتها
چرخدنده حلزونی، علیرغم مزایای بسیار، خالی از اشکال نیست و باید با توجه به شرایط سیستم انتخاب شود.
مزایا:
- نسبت تبدیل بالا در فضای کم
- حرکت نرم، بیصدا و پایدار
- امکان خودقفلشوندگی برای افزایش ایمنی و دقت
- مناسب برای طراحیهای فشرده
محدودیتها:
- بازده پایین (گاهی زیر ۵۰٪) بهدلیل اصطکاک بالا
- تولید گرمای زیاد در حین کارکرد طولانی
- نیاز به روانکاری دقیق و مداوم
- فرسایش بیشتر در طراحیهای سنگین
مواد مورد استفاده در ساخت چرخدنده حلزونی
برای کاهش اصطکاک و افزایش عمر مفید، معمولاً از ترکیب فلزات سخت و نرم در ساخت این چرخدندهها استفاده میشود. اغلب پیچ های حلزونی از فولاد سخت ساختهمیشوند، در حالیکه چرخدنده میتواند از برنز، آلومینیوم یا پلاستیکهای مهندسیشدهباشد. در دستگاههای کوچک الکترونیکی، گاهی از پلیمرهای مقاوم به سایش برای کاهش وزن و صدا استفاده میشود.
چالشهای طراحی در سیستمهای الکتریکی
طراحی یک گیربکس حلزونی برای سیستم الکتریکی نیازمند در نظر گرفتن فاکتورهای متعددی از جمله دقت موقعیتیابی، حد مجاز گشتاور، دمای کاری، سرعت عملکرد و حتی نوع روانکنندهی مورد استفاده است. برای سیستمهایی که در محیطهای پرحرارت یا با بار دینامیکی متغیر کار میکنند، توجه به بازده پایین این چرخدنده بسیار مهم است. در چنین شرایطی گاهی استفاده از سیستمهای خنککننده یا انتخاب آلیاژهای خاص لازم میشود.
نتیجهگیری
چرخدنده حلزونی بهعنوان یک مکانیزم انتقال قدرت با ویژگیهای منحصربهفرد، در بسیاری از تجهیزات الکتریکی و مکانیکی نقش مهمی ایفا میکند. نسبت کاهش بالا، عملکرد نرم و ویژگی خودقفلشوندگی آن را به ابزاری حیاتی در طراحیهای مدرن تبدیل کرده است. با وجود چالشهایی مانند بازده پایین یا نیاز به روانکاری دقیق، کاربردهای گسترده آن در موتورهای الکتریکی، محرکها، تجهیزات پزشکی، رباتیک و انرژی خورشیدی همچنان رو به گسترش است.
در نهایت، انتخاب مناسب این چرخدنده باید بر اساس تحلیل دقیق نیازمندیهای مکانیکی و الکتریکی هر سیستم انجام شود تا هم عملکرد مطلوب و هم دوام سیستم تضمین گردد.
