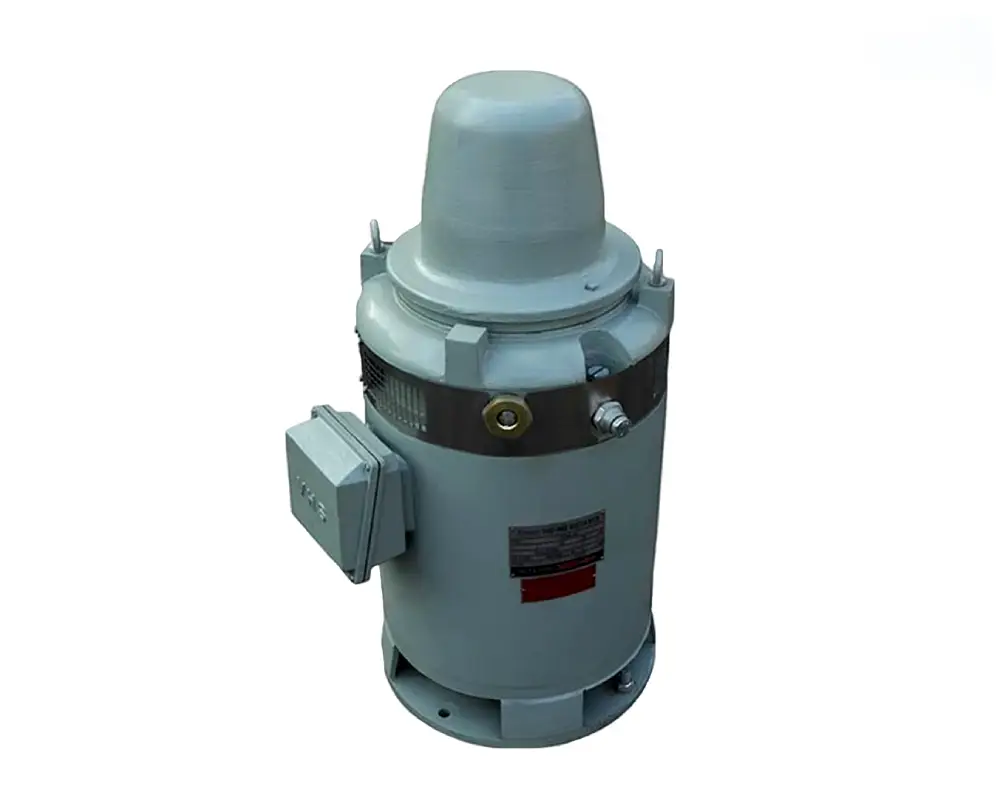

الکتروموتور عمود نصب، یکی از انواع مهم و پرکاربرد موتورهای الکتریکی در صنعت است که به دلیل ساختار خاص و نحوه نصب متفاوتش، در پروژههایی استفاده میشود که محور چرخش دستگاه به صورت عمودی قرار دارد. این نوع موتور که گاهی با نام الکتروموتور عمودی نیز شناخته میشود، نقش کلیدی در انتقال قدرت به تجهیزاتی مانند پمپهای عمودی، میکسرها، فنهای ایستاده و توربینهای صنعتی دارد.
در نگاه اول ممکن است تصور شود که تنها تفاوت آن با موتورهای معمولی در نحوه نصب است، اما واقعیت این است که طراحی داخلی و ساختار مکانیکی این موتورها برای تحمل بار محوری زیاد (Axial Load) و عملکرد پایدار در شرایط عمودی بهطور ویژهای بهینهسازی شده است.
ساختار و نحوه عملکرد الکتروموتور عمود نصب
الکتروموتور عمود نصب از نظر اصول کاری تفاوتی با موتورهای الکتریکی افقی ندارد؛ در هر دو نوع، جریان الکتریکی با عبور از سیمپیچها، میدان مغناطیسی ایجاد کرده و موجب چرخش روتور میشود. اما تفاوت اصلی در بخش مکانیکی آن است. در موتورهای افقی، محور چرخش به صورت افقی است و یاتاقانها بیشتر برای تحمل بار شعاعی طراحی میشوند. در حالیکه در موتورهای عمودی، محور موتور به شکل عمودی قرار دارد و لازم است یاتاقانها بتوانند وزن روتور و بار محوری وارده از سمت پمپ یا پروانه را تحمل کنند.
به همین دلیل در موتورهای عمودی از یاتاقانهای رانش (Thrust Bearings) استفاده میشود که مقاومت بالایی در برابر فشارهای محوری دارند. این ویژگی باعث میشود موتور بتواند بدون ایجاد لرزش یا آسیب، در مدت طولانی به صورت عمودی کار کند.
طراحی و اجزای ویژه در الکتروموتورهای عمودی
یکی از ویژگیهای خاص این موتورها، وجود سیستم خنککاری مؤثر است. چون گرما در جهت عمودی بالا میرود، طراحی پوسته و فن موتور به گونهای انجام میشود که هوای خنک از پایین وارد شده و از بالا خارج گردد. این جریان هوا باعث افزایش طول عمر موتور میشود.
همچنین در موتورهای عمودی معمولاً از فلنجهای مخصوص نصب استفاده میشود که امکان اتصال مستقیم موتور به پمپ یا بدنه دستگاه را فراهم میکنند. در برخی مدلها نیز پایههای نصب (Foot Mounted) تعبیه میشود تا موتور مستقیماً روی سطح قرار گیرد.
در مواردی که موتور در محیطهای مرطوب یا در چاههای آب نصب میشود، پوسته آن دارای درجه حفاظت بالا (معمولاً IP55 تا IP68) است تا از نفوذ گردوغبار و رطوبت جلوگیری شود. برخی از مدلهای خاص نیز با استاندارد ضد انفجار (Ex Proof) برای استفاده در صنایع نفت، گاز و پتروشیمی ساخته میشوند.
انواع الکتروموتور عمود نصب
الکتروموتورهای عمودی بر اساس نحوه نصب و نوع یاتاقانبندی در چند دسته کلی تقسیم میشوند.

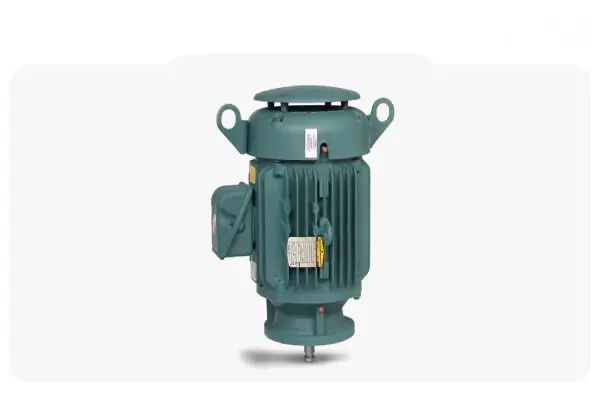

۱. الکتروموتور عمودی فلنجدار
رایجترین نوع در صنایع آبرسانی و پمپاژ است. در این مدل، موتور به وسیله فلنج به پمپ یا بدنه دستگاه متصل میشود. شافت معمولاً رو به پایین است و نیروی محرکه مستقیماً به پروانه پمپ منتقل میشود. این نوع به دلیل حذف کوپلینگهای طولانی، راندمان بالاتری دارد و لرزش کمتری ایجاد میکند.
۲. الکتروموتور عمودی پایهدار
در مواردی که موتور باید بهصورت ایستاده روی زمین نصب شود، از مدل پایهدار استفاده میشود. این نوع بیشتر در همزنها، فنهای عمودی و سیستمهایی کاربرد دارد که نیاز به انتقال نیرو از بالا به پایین دارند.
۳. الکتروموتور عمودی با یاتاقان رانش
در کاربردهایی که بار محوری زیادی به شافت وارد میشود (مانند پمپهای توربینی عمودی یا پمپ چاه عمیق)، از موتورهایی با یاتاقان رانش قوی استفاده میشود. این نوع از آسیب دیدن موتور در اثر فشار مداوم جلوگیری میکند و عمر مفید سیستم را افزایش میدهد.
۴. الکتروموتور عمودی ضد انفجار
در محیطهای خطرناک مانند پالایشگاهها یا صنایع گازی، احتمال وجود بخارات قابل اشتعال وجود دارد. در این موارد از موتورهای عمودی ضد انفجار با استاندارد ATEX یا Ex استفاده میشود تا ایمنی کامل تأمین گردد.
کاربردهای الکتروموتور عمودی در صنعت
بیشترین کاربرد الکتروموتور عمود نصب در پمپهای عمودی است. در پمپهای توربینی چاههای آب عمیق، موتور در بالای چاه نصب میشود و شافت بلند آن نیرو را به پروانه پمپ در عمق زمین منتقل میکند. این ساختار فضای زیادی را اشغال نمیکند و بهرهوری بالایی دارد.
علاوه بر این، در صنایع شیمیایی و غذایی نیز برای میکسرها و همزنهای عمودی از این موتورها استفاده میشود تا مخلوطسازی یکنواختتری انجام گیرد. در برجهای خنککننده، فنهای عمودی و توربینهای بادی محور عمودی نیز موتورهای عمود نصب به کار گرفته میشوند.
در صنایع نفت و گاز، استفاده از مدلهای ضد انفجار بسیار رایج است، زیرا موتور در محیطهایی قرار دارد که احتمال نشت گاز یا بخارات شیمیایی وجود دارد.
مزایای استفاده از الکتروموتور عمود نصب
استفاده از موتورهای عمودی مزایای متعددی دارد. مهمترین مزیت آن صرفهجویی در فضا است. در بسیاری از ایستگاههای پمپاژ یا کارگاههای صنعتی، نصب افقی موتور و پمپ فضای زیادی میگیرد، در حالیکه با استفاده از الکتروموتور عمودی، سیستم در یک راستا و با اشغال حداقل فضا نصب میشود.
همچنین به دلیل طراحی ویژه، این موتورها لرزش و نویز کمتری نسبت به انواع افقی دارند و نیازی به هممحوری دقیق بین شافت موتور و پمپ نیست. از طرف دیگر، وجود یاتاقان رانش باعث میشود بارهای محوری زیاد به راحتی تحمل شوند و طول عمر موتور افزایش یابد.
در سیستمهایی که نیاز به انتقال نیرو در جهت عمودی دارند، این موتورها بازده بالاتر و تلفات مکانیکی کمتری نسبت به سیستمهای افقی با کوپلینگهای بلند دارند.
نکات مهم در انتخاب و نصب الکتروموتور عمودی
-
تراز و هممحوری دقیق:
قبل از راهاندازی، اطمینان حاصل کنید که محور موتور کاملاً با محور پمپ یا تجهیز متصل همراستا باشد تا از لرزش، سایش یاتاقان و شکست شافت جلوگیری شود.
-
نصب روی پایه یا فلنج محکم و تراز:
پایه یا فلنج موتور باید کاملاً صاف، بدون لقی و دارای استحکام کافی باشد تا وزن و نیروی محوری را تحمل کند.
-
استفاده از پیچها و اتصالات مقاوم:
تمام پیچهای نصب باید با گشتاور مناسب سفت شوند و از واشر فنری یا قفلکن استفاده شود تا در اثر لرزش، شل نشوند.
-
تهویه و فاصله مناسب اطراف موتور:
در اطراف موتور فضای کافی برای جریان هوا در نظر بگیرید تا سیستم خنککاری به درستی عمل کند و از داغ شدن موتور جلوگیری شود.
-
محافظت در برابر رطوبت و آلودگی:
در نصبهای عمودی (بهویژه با شافت رو به بالا)، از درپوش یا آببند استفاده کنید تا آب، گرد و غبار یا ذرات وارد شافت و یاتاقان نشوند.
-
اتصال صحیح الکتریکی و ارت مناسب:
اتصالات برق باید مطابق نقشه و استاندارد انجام شوند و سیم ارت به درستی وصل شود تا ایمنی و عملکرد موتور تضمین گردد.
جمعبندی
الکتروموتور عمود نصب یا عمودی، یکی از اجزای حیاتی در سیستمهای پمپاژ و انتقال نیرو است. طراحی خاص آن برای تحمل بار محوری، فضای نصب کم و بازدهی بالا، باعث شده در بسیاری از صنایع جایگزین مناسبی برای موتورهای افقی باشد. از پمپهای عمودی و برجهای خنککننده گرفته تا میکسرها و سیستمهای فرآوری مواد، حضور این نوع موتورها کاملاً ضروری است.
در هنگام انتخاب یک الکتروموتور عمودی، باید به عواملی مانند نوع نصب، میزان بار، شرایط محیطی و برند تولیدکننده توجه کرد. استفاده از مدلهای باکیفیت و متناسب با شرایط کاری، نه تنها راندمان سیستم را افزایش میدهد بلکه هزینههای تعمیر و نگهداری را بهطور قابل توجهی کاهش میدهد.
در نهایت، میتوان گفت الکتروموتور عمود نصب، تلفیقی از طراحی فنی پیشرفته، دوام بالا و کارایی صنعتی است که در بسیاری از پروژههای مدرن نقش کلیدی ایفا میکند.
