ترانزیستور یکی از مهم ترین قطعات الکترونیکی است که تاثیر چشمگیری بر دنیای فناوری و مهندسی الکترونیک دارد. این قطعه با قابلیت کنترل جریان الکترونیکی و تقویت سیگنالها، در بسیاری از دستگاههای مدرن مانند مدارهای پردازنده، تلفنهای هوشمند، تجهیزات پزشکی و سیستمهای مخابراتی بهکار میرود.بدون ترانزیستورها، بسیاری از فناوریهای امروزی امان پذیر نبودند. در این مقاله، به بررسی ساختار ترانزیستور، انواع آن نقطه کار، روشهای تست و نحوه عملکرد جریان کلکتور میپردازیم.این راهنمای جامع به شما کمک میکند تا دانشی کامل درباره این قطعه حیاتی در دنیای الکترونیک کسب کنید.
ترانزیستور چیست؟

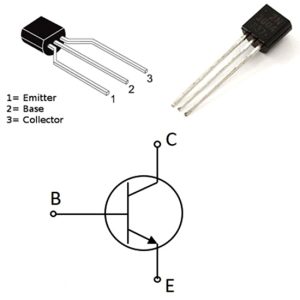

ترانزیستور یکی از اجزای اصلی و حیاتی در دنیای الکترونیک است که بهمنظور کنترل جریان یا ولتاژ در مدارها بهکار میرود. این قطعه از سه لایه نیمههادی ساخته می شوند و دارای سه پایه اصلی است که هر کدام نقش خاصی دارند:
بیس(Base): این پایه وظیفه کنترل جریان را بر عهده دارد و بهعنوان ورودی ترانزیستور عمل میکند.
امیتر(Emitter): این پایه مسئول ارسال الکترونها به داخل ترانزیستور است.
کلکتور(Collector): پایه کلکتور، جایی است که الکترونها جمعآوری میشوند.
ترانزیستورها معمولاً برای تقویت سیگنالها یا سوئیچینگ در مدارهای مختلف مورد استفاده قرار میگیرند و نقش اساسی در دستگاههای الکترونیکی مدرن ایفا میکنند.

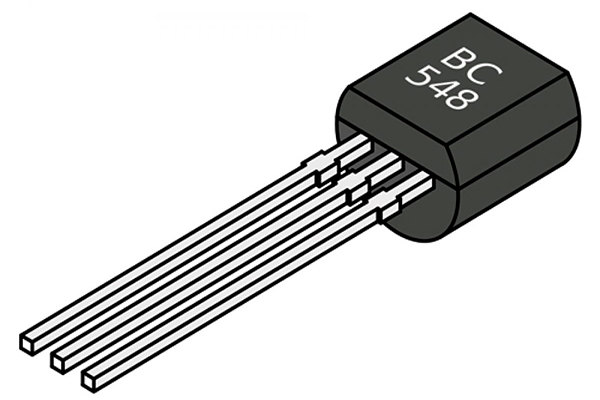

نقطه کار ترانزیستور
نقطه کار ترانزیستور یا همان Q-point ، شرایطی است که ترانزیستور در آن به طور پایدار کار میکند. این نقطه تعیین میکند که ترانزیستور چگونه در مدار عمل کند. به عبارت دیگر، نقطه کار ترانزیستور به ترکیب , ولتاژ و جریان، اطلاق میشود که ترانزیستور در آن شرایط بهترین عملکرد خود را دارد. این شرایط معمولاً بر اساس سه عامل مهم تعیین میشود: جریان بیس (Ib)، جریان کلکتور (Ic) و ولتاژ بین کلکتور و امیتر (Vce) با تنظیم این مقادیر، میتوان عملکرد ترانزیستور را در نواحی مختلف مدار تغییر داد و از آن برای تقویت سیگنالها یا سوئیچینگ استفاده کرد.
نقطه کار ترانزیستور معمولا در سه ناحیه کاری قرار میگیرد:
- ناحیه قطع (Cut-off) : ترانزیستور خاموش است و جریانی از کلکتور عبور نمیکند.
- ناحیه فعال(active) : ترانزیستور بهعنوان یک تقویت کننده عمل میکند و در این ناحیه بیشترین کاربرد را در مدارهای الکترونیکی دارد.
- ناحیه اشباع(Saturation): ترانزیستور کاملا روشن است و مانند یک کلید بسته عمل میکند این حالت در سوئیچینگ بسیار اهمیت دارد.
انواع ترانزیستورها کدامند؟
- ترانزیستور دوقطبی (BJT – Bipolar Junction Transistor): این نوع ترانزیستور براساس جریان بیس عمل میکند و به دو نوع PNP و NPN تقسیم میشود. ترانزیستورهای Bjt معمولا برای تقویت سیگنالها، سوئیچینگ و تنظیم ولتاژ در مدارهای مختلف استفاده میشوند. این ترانزیستورها به دلیل ساختار و عملکرد خاص خود در بسیاری از تجهیزات الکترونیکی و سیستمهای پردازشی کاربرد دارند.
- ترانزیستور اثر میدان (FET – Field Effect Transistor) : یک نوع ترانزیستور است که بر اساس ولتاژ اعمال شده به گیت عمل میکند. این ترانزیستورها شامل دو نوع اصلی JFET ,MOSFET هستند.ترانزیستورهای FET معمولا در مدارهای دیجیتال و میکروکنترلرها کاربرد دارند. یک یاز ویژگیهای اصلی این ترانزیستورها این است که نسبت به ترانزیستورهای BJT دارای امپدانس ورودی بالاتر هستند و به همین دلیل در مدارهاییی که نیازبه مصرف توان کم دارند، ترجیح داده میشوند.
کاربردهای ترانزیستور کدامند؟
- تقویت سیگنالها: ترانزیستورها نقش اساسی در بسیاری از دستگاهها، مانند رادیوها، تلویزیونها و سیستمهای صوتی دارند و برای تقویت سیگنالهای ضعیف بهکار میروند. این سیگنالهای ضعیف ممکن است از منابع مختلف مانند میکروفنها یا آنتنهای رادیویی بهدست بیایند.
- سوئیچینگ: ترانزیستورها بهعنوان سوئیچ در مدارهای دیجیتال بهکارمیروند.که بر اساس پردازش “OR” و ” AND” این ویژگی در ساخت دروازههای منطقی مانند دادهها در کامپیوتر را تشکیل میدهند، بسیار حیاتی است.در واقع، ترانزیستورها بهعنوان سوئیچهایی عمل میکنند که می توانند جریان را قطع یا وصل کنند و به همین دلیل در طراحی مدارات دیجیتال و پردازش اطلاعات نقش بسیار مهمی دارند.
- مدارهای منطقی و پردازش اطلاعات: ترانزیستور بهطور گسترده در مدارهای منطقی استفاده شوند و به پردازش دادهها در کامپیوترها و دستگاههای الکترونیکی دیگر کمک میکنند. این مدارها برای انجام عملیات منطقی و تصمیم گیریها در سیستمهای دیجیتال ضروری هستند.
- تجهیزات پزشکی: ترانزیستورها در بسیاری از تجهیزات پزشکی مدرن مانند دستگاههای تصویربرداری پزشکی، حسگرهای زینتی و دستگاههای پایش سلامتی کاربرد دارند.این دستگاهها برای جمعآوری، پردازش و نمایش دادههای پزشکی بهطور دقیق از ترانزیستور استفاده میکنند.
- دستگاههای موبایل و رایانهها: تمامی دستگاههای دیجیتال مانند گوشیهای هوشمند، لپتاپها و رایانههای شخصی از ترانزیستورها برای پردازش دادهها، ذخیره اطلاعات و کنترل عملکردهای مختلف استفاده میکنند. در واقع قلب پردازندههای مدرن، تعداد زیادی ترانزیستور هستند که بهطور همزمان فعالیت میکنند.
تاثیر ترانزیستور بر صنعت الکترونیک
ترانزیستورها نقشی انقلابی در صنعت الکترونیک ایفا کردهاند. پیش از اختراع این قطعه کوچک، لامپهای خلاء با مشکلاتی نظیر اندازه بزرگ، شکنندگی و مصرف انرژی زیاد روبهرو بودند. با ورود ترانزیستورها، این مشکلات به طور قابل توجهی کاهش یافت و دستگاههای الکترونیکی بهطور چشمگیری سبکتر، سریعتر و با مصرف انرژی پایینتر تولید شدند.
ین تحول نه تنها باعث ارتقای رایانهها و سیستمهای ارتباطی شد، بلکه کاربردهای گستردهتری در تجهیزات پزشکی و صنعت خودروسازی نیز پیدا کرد. بهطور کلی، ترانزیستورها به عنوان ستون فقرات انقلاب دیجیتال، نقش مهمی در پیشرفتهای فناوری مدرن داشته و همچنان تاثیر خود را در دنیای معاصر حفظ کردهاند.
نتیجهگیری
در نهایت، ترانزیستورها با قابلیتهای منحصربهفرد خود باعث دگرگونیهای شگرفی در دنیای فناوری شدند. این قطعه کوچک با حل مشکلات لامپهای خلاء مانند مصرف بالای انرژی و اندازه بزرگ، به پیشرفتهای عظیمی در صنعت الکترونیک دامن زد. از دستگاههای هوشمند تا سیستمهای مخابراتی و پزشکی، ترانزیستورها در تمامی این حوزهها نقش اساسی دارند. بیتردید، بدون این قطعه حیاتی، بسیاری از فناوریهای پیشرفته امروز نمیتوانستند به واقعیت بپیوندند.
