تابلو کنترل: قلب سیستمهای اتوماسیون صنعتی
در دنیای پیشرفته امروز، صنایع مختلف برای افزایش دقت، سرعت و ایمنی، به استفاده از سیستمهای کنترلی پیشرفته روی آوردهاند. یکی از مهمترین اجزای این سیستمها، تابلو کنترل است. تابلوهای کنترل به عنوان مرکز فرماندهی ماشینآلات و خطوط تولید، نقش اساسی در اتوماسیون صنعتی ایفا میکنند. این مقاله به بررسی ساختار، کاربرد، طراحی و اهمیت تابلوهای کنترل در صنعت میپردازد. برای خواندن مقالات بیشتر و خرید محصول کلیک کنید.
تابلو کنترل هوشمند چیست؟

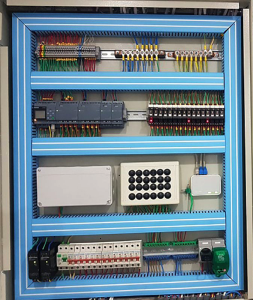

تابلو کنترل (Control Panel) محفظهای است که مجموعهای از تجهیزات الکتریکی و الکترونیکی مانند کلیدها، رلهها، کنتاکتورها، PLC، درایو، نمایشگرها، ترمینالها و سیستمهای حفاظتی را در خود جای داده و وظیفه کنترل، فرمان و مانیتورینگ فرآیندهای صنعتی را بر عهده دارد. در واقع تابلو کنترل واسطهای بین تجهیزات اجرایی (مثل موتورها، پمپها، شیرها) و سیستم فرمان (اپراتور یا برنامه کنترلی) است که امکان نظارت، تنظیم و کنترل خودکار فرآیندها را فراهم میسازد.
اجزای اصلی تابلو کنترل
-
بدنه تابلو (Enclosure)
جعبهای فلزی یا پلیکربناتی با درجه حفاظت مشخص (IP) که تجهیزات داخلی را در برابر عوامل محیطی محافظت میکند.
-

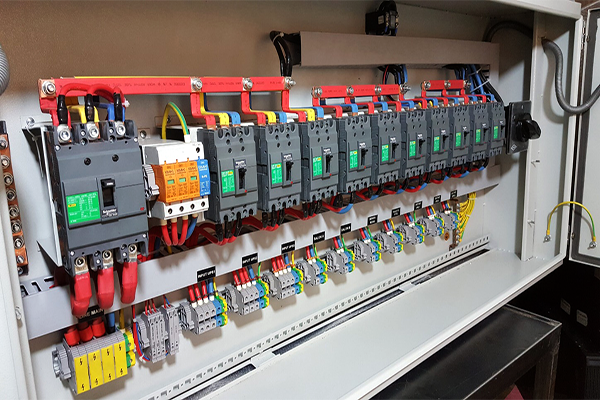

کلیدها و قطعکنندهها
مانند کلید مینیاتوری، MCCB، کلید گردان و … برای قطع و وصل مدار یا محافظت در برابر جریانهای اضافی و اتصال کوتاه.
-
رله و کنتاکتور
برای قطع و وصل خودکار مدارها بر اساس فرمان دریافتی از PLC یا اپراتور4. PLC و کنترلرها برای پردازش منطقی ورودیها و تولید فرمان خروجی به شکل برنامهنویسیشدند.
-
ترمینالها و شینهها
برای اتصال و توزیع منظم برق در تابلو.
6. درایو فرکانسی (VFD)
کنترل سرعت و گشتاور موتورها.
-
سنسورها و تجهیزات اندازهگیری
دریافت اطلاعات از محیط مانند دما، فشار، سطح و…
-

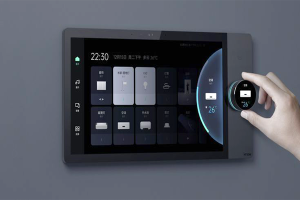

HMI یا نمایشگر صنعتی
نمایش وضعیت سیستم، ورود فرمان توسط اپراتور و تعامل انسان با ماشین.
انواع تابلو کنترل
بسته به نوع کاربرد، تابلوهای کنترل در انواع مختلف طراحی و ساخته میشوند:
-
تابلو کنترل دستی (Manual Control Panel)
اپراتور مستقیماً با کلیدهای فشاری یا گردان مدارها را کنترل میکند. بیشتر در سیستمهای ساده کاربرد دارد.
-
تابلو کنترل نیمهاتوماتیک
ترکیبی از کنترل دستی و اتوماتیک. برخی فرآیندها توسط اپراتور و برخی توسط PLC یا تایمرها کنترل میشوند.
-
تابلو کنترل اتوماتیک (Fully Automatic)
تمام فرآیندها توسط PLC یا سیستمهای هوشمند کنترل میشوند. این تابلوها در خطوط تولید پیچیده، صنایع بزرگ و سیستمهای اتوماسیون بهکار میروند.
کاربردهای تابلو کنترل در صنعت
تابلوهای کنترل در طیف گستردهای از صنایع به کار میروند:
صنایع غذایی و دارویی:
برای کنترل دما، مخلوطکردن، بستهبندی و انتقال مواد.
کارخانجات تولیدی:
برای کنترل ماشینآلات، خطوط مونتاژ و تجهیزات حملونقل داخلی.
صنایع نفت، گاز و پتروشیمی:
برای کنترل ایمن پمپها، ولوها و سنسورها در شرایط خطرناک.
سیستمهای تهویه مطبوع (HVAC):
برای کنترل فنها، کمپرسورها، دما و رطوبت محیط.
صنایع نساجی، چوب، فولاد و سیمان
تصفیهخانهها و ایستگاههای پمپاژ ساختمانهای هوشمند و سیستمهای BMS
طراحی تابلو کنترل
-
انتخاب تجهیزات مناسب
بر اساس ولتاژ، جریان، نوع بار، شرایط محیطی و استانداردهای فنی.
-
طراحی شماتیک و مدار فرمان
با استفاده از نرمافزارهایی مانند EPLAN، AutoCAD Electrical و با رعایت اصول ایمنی.
-
چیدمان فیزیکی داخل تابلو
برای کاهش تداخل الکترومغناطیسی، بهینهسازی جریان هوا و سهولت نگهداری.
-
اجرای سیمکشی
با کابلهای استاندارد، کدگذاری مناسب، و رعایت رنگبندی سیمها (مثلاً آبی برای نول، زرد-سبز برای ارت).
-
تست و راهاندازی
بررسی عملکرد تجهیزات، اتصالات، فرمانها، حفاظتها و برطرف کردن خطاها قبل از بهرهبرداری.
مزایای استفاده از تابلو کنترل
افزایش ایمنی برای تجهیزات و کاربران در تابلو کنترل هوشمند باعث کاهش خطاهای انسانی، افزایش سرعت و دقت در فرآیندها، قابلیت برنامهریزی و انعطافپذیری بالا، امکان نظارت و کنترل از راه دور، کاهش هزینههای تعمیر و نگهداری
امکان گسترش در آینده
نکات ایمنی در ساخت و استفاده از تابلو کنترل
استفاده از تجهیزات با استانداردهای بینالمللی (مانند IEC)، نصب ارت مناسب، رعایت فاصله بین تجهیزات فشار قوی و ضعیف، استفاده از تهویه یا فن در تابلوهای گرمشونده، استفاده از برچسبگذاری و نقشه سیمکشی برای هر مدار، تکنولوژیهای نوین در تابلو کنترل هوشمند، تابلوهای هوشمند با قابلیت IoT، استفاده از HMI لمسی و ارتباط با شبکه صنعتی، مانیتورینگ از طریق SCADA یا اپلیکیشن موبایل، یکپارچهسازی با سیستم مدیریت انرژی (EMS)
نتیجهگیری
تابلو کنترل، قلب سیستمهای اتوماسیون صنعتی محسوب میشود که وظیفه فرماندهی، کنترل و حفاظت از تجهیزات را برعهده دارد. با توسعه فناوری واینترنت اشیا تابلوهای کنترل نیز به سمت هوشمندتر شدن حرکت کردهاند. طراحی اصولی، انتخاب تجهیزات مناسب و رعایت نکات ایمنی، سه اصل مهم در ساخت تابلوهای کنترلی هستند. استفاده از تابلو کنترل در صنایع مختلف، بهرهوری را افزایش داده، هزینهها را کاهش داده و آیندهای هوشمندتر را برای تولید رقم میزند.
