انتقال انرژی الکتریکی یکی از ارکان اصلی توسعه شهری و صنعتی است. اگر شبکههای برق با مشکل مواجه شوند، تقریباً تمام فعالیتهای اقتصادی و اجتماعی دچار اختلال خواهد شد. به همین دلیل، طراحی و انتخاب کابلها (کابل خودنگهدار) بهعنوان شریانهای حیاتی شبکه برق اهمیت زیادی دارد.
سالها پیش برای توزیع برق در شهرها و روستاها از سیمهای لخت هوایی استفاده میشد. این سیمها اگرچه ساده و ارزان بودند، اما مشکلاتی جدی به همراه داشتند: ایمنی پایین، افزایش خطر برقگرفتگی، قطعیهای مکرر در اثر باد و باران، و نیاز به نگهداری پرهزینه.
در پاسخ به این مشکلات، فناوری جدیدی به نام کابل خودنگهدار (Self-Supporting Cable) معرفی شد. این کابلها با داشتن طراحی خاص، توانستند بخش بزرگی از نواقص سیستمهای قدیمی را رفع کنند و به گزینهای ایدهآل برای شبکههای توزیع تبدیل شوند.

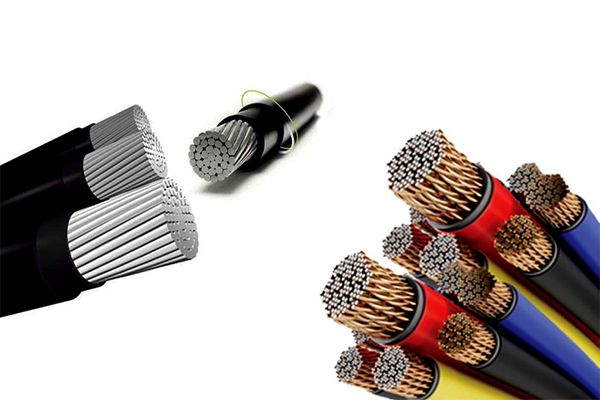

کابل خودنگهدار چیست؟
کابل خودنگهدار همانطور که از نامش مشخص است، کابلی است که بدون نیاز به سیم نگهدارنده اضافی میتواند روی تیرهای برق نصب شود. طراحی آن به شکلی است که یک هادی تقویتی یا نگهدارنده همراه با هادیهای برق در یک مجموعه قرار گرفته و باعث میشود کابل وزن خود را تحمل کند.
این ویژگی ساده، تحولی بزرگ ایجاد کرد؛ چرا که نصب کابل سریعتر شد، هزینهها کاهش یافت و شبکهها ایمنی بیشتری پیدا کردند. امروزه بسیاری از پروژههای توزیع برق در شهرها و روستاها بر پایه کابلهای خودنگهدار اجرا میشوند.

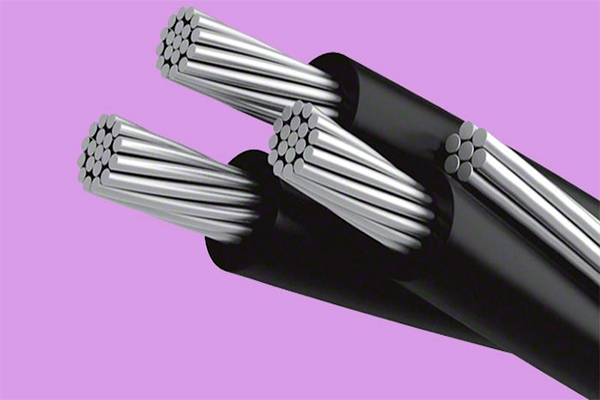

ساختار کابل خودنگهدار
ساختار کابل خودنگهدار نسبت به کابلهای معمولی پیچیدهتر است و از چند بخش کلیدی تشکیل میشود:
- هادیهای اصلی برق
این هادیها معمولاً از آلومینیوم ساخته میشوند، زیرا آلومینیوم علاوه بر رسانایی مناسب، سبکتر و ارزانتر از مس است. البته در برخی کاربردهای خاص از مس هم استفاده میشود. - هادی نگهدارنده
عنصر مهمی که تفاوت اصلی کابل خودنگهدار با کابلهای دیگر است. این هادی میتواند از فولاد گالوانیزه یا آلومینیوم تقویتشده باشد و وظیفه تحمل وزن کابل و نیروهای محیطی را بر عهده دارد. - عایق و روکش بیرونی
برای جلوگیری از برقگرفتگی و افزایش ایمنی، روی هادیها لایهای از مواد عایقی کشیده میشود. عایقها معمولاً از جنس PVC یا XLPE هستند. PVC مقاومت خوبی در برابر رطوبت دارد، در حالی که XLPE تحمل حرارت و فشار بیشتری دارد. - لایههای محافظ و شیلدینگ
در برخی مدلها، برای کاهش تداخلات الکترومغناطیسی یا محافظت بیشتر، از شیلدینگ فلزی و لایههای اضافی استفاده میشود.
بهطور خلاصه، این طراحی ترکیبی باعث میشود کابل هم سبک و منعطف باشد و هم در شرایط محیطی سخت دوام بیاورد.
انواع کابل خودنگهدار
کابلهای خودنگهدار در مدلهای مختلفی تولید میشوند که هرکدام کاربرد مخصوصی دارند:
- تکرشتهای (Single Core Self-Supporting)
برای شبکههای فشار ضعیف مناسب است و بیشتر در مناطق شهری استفاده میشود. - چند رشتهای (Multi-Core)
زمانی که نیاز به انتقال جریانهای بالاتر یا تغذیه چند مصرفکننده وجود دارد، این نوع انتخاب میشود. - ACSR (Aluminum Conductor Steel Reinforced)
ترکیبی از آلومینیوم و فولاد؛ سبک، رسانا و در عین حال مقاوم. این مدل برای نصب در فواصل طولانی و شرایط جوی سخت مثل کوهستانها بسیار مناسب است. - مدلهای عایقشده با XLPE یا PVC
برای مناطقی که تغییرات دمایی شدید یا رطوبت بالاست، عایق XLPE گزینه بهتری است، در حالی که PVC بیشتر برای مناطق معتدل استفاده میشود.
مزایای کابل خودنگهدار
مزایای این کابلها به حدی است که در بسیاری از کشورها جایگزین کامل سیمهای لخت شدهاند:
- نصب آسان و سریع
نیازی به سیم نگهدارنده جداگانه نیست، بنابراین زمان و هزینه نصب کاهش مییابد. - ایمنی بالا
وجود عایق باعث میشود احتمال برقگرفتگی کاهش یابد و خطرات ناشی از تماس با کابل به حداقل برسد. - مقاومت در برابر شرایط جوی
کابل خودنگهدار میتواند بادهای شدید، باران، برف و حتی یخزدگی را تحمل کند بدون آنکه کیفیت انتقال برق افت کند. - کاهش هزینههای نگهداری
به دلیل دوام بالا و طراحی مقاوم، دفعات خرابی کمتر است و نیاز به تعمیرات کاهش مییابد. - پایداری در فواصل طولانی
به کمک هادی نگهدارنده، کابل میتواند روی تیرهای با فاصله زیاد نصب شود.
کاربردهای کابل خودنگهدار
این کابلها در حوزههای مختلفی استفاده میشوند و انعطافپذیری بالایی دارند:
- شبکههای توزیع شهری: رساندن برق از ترانسفورماتورها به ساختمانها و واحدهای مسکونی.
- مناطق روستایی و کوهستانی: به دلیل نصب آسان، بهترین انتخاب در مکانهای صعبالعبور.
- پروژههای صنعتی: کارخانهها و کارگاههای بزرگ که به برق پایدار نیاز دارند.
- سیستمهای روشنایی معابر: به دلیل مقاومت در برابر شرایط محیطی، در چراغهای خیابانی استفاده میشوند.
در واقع هرجا نیاز به انتقال ایمن برق در خطوط هوایی باشد، کابل خودنگهدار بهترین انتخاب است.
چالشها و محدودیتها
با وجود مزایا، کابل خودنگهدار محدودیتهایی هم دارد:
- هزینه اولیه بالاتر نسبت به سیمهای لخت
- نیاز به تجهیزات و مهارت تخصصی برای نصب صحیح
- در صورت آسیب دیدن عایق، تعمیر کابل دشوارتر از سیمهای ساده است
- وزن بیشتر نسبت به سیمهای بدون عایق که میتواند روی تیرهای ضعیف فشار بیاورد
این موارد باید در زمان طراحی و اجرا در نظر گرفته شوند تا بهترین نتیجه حاصل شود.
استانداردها و الزامات
کابلهای خودنگهدار باید مطابق با استانداردهای ملی و بینالمللی تولید شوند. برخی استانداردهای مهم عبارتاند از:
- IEC 60502: برای کابلهای فشار ضعیف و متوسط
- IEC 61089: مربوط به کابلهای ACSR
- استاندارد ISIRI 607 (ایران): مقررات مربوط به تولید و نصب کابلهای خودنگهدار در کشور
رعایت این استانداردها تضمین میکند که کابلها عمر طولانی داشته باشند و ایمنی شبکه برق حفظ شود.
نکات مهم در انتخاب کابل خودنگهدار
برای انتخاب صحیح کابل خودنگهدار، باید به موارد زیر توجه کرد:
- جنس هادی (مس یا آلومینیوم)
- نوع عایق (PVC یا XLPE) متناسب با شرایط اقلیمی
- ولتاژ و جریان مورد نیاز
- فاصله بین تیرها و میزان کشش کابل
- شرایط محیطی مانند باد، باران یا یخزدگی
جمعبندی
کابل خودنگهدار (Self-Supporting) یکی از مهمترین پیشرفتها در صنعت برقرسانی است. این کابلها با طراحی ویژه خود، نه تنها ایمنی شبکه را بالا بردهاند بلکه نصب و نگهداری را هم آسانتر کردهاند.
مزایایی مانند مقاومت در برابر شرایط جوی، کاهش خطر برقگرفتگی، عمر طولانی و کاهش هزینههای تعمیر باعث شدهاند که این کابلها در شهرها، روستاها و حتی پروژههای صنعتی جایگزین سیمهای سنتی شوند. هرچند چالشهایی مانند هزینه اولیه یا نیاز به نصب تخصصی وجود دارد، اما در مجموع، انتخاب کابل خودنگهدار یک سرمایهگذاری هوشمندانه برای پایداری و ایمنی شبکه برق محسوب میشود.
