با پیشرفت فناوری الکترونیک و گسترش استفاده از مدارهای دیجیتال، سیستم‌های کنترل و تجهیزات الکترونیک قدرت، انتقال دقیق سیگنال‌های الکتریکی از اهمیت ویژه‌ای برخوردار شده است. در بسیاری از این سیستم‌ها، لازم است پالس‌های الکتریکی بدون تغییر قابل‌توجه در شکل موج و با حفظ ایمنی مدارها منتقل شوند. ترانسفورماتور پالس با هدف انتقال دقیق سیگنال‌های پالسی و ایجاد جداسازی الکتریکی میان مدارهای مختلف طراحی شده است. ترانسفورماتور پالس با انتقال دقیق سیگنال‌ها و ایجاد ایزولاسیون الکتریکی میان مدارها، به بهبود عملکرد و افزایش ایمنی تجهیزات الکترونیکی کمک می‌کند. آشنایی با ساختار، نحوه عملکرد و کاربردهای ترانسفورماتور پالس، درک بهتری از عملکرد مدارهای الکترونیکی پیشرفته و سیستم‌های کنترل صنعتی فراهم می‌سازد.
ترانسفورماتور پالس چیست؟

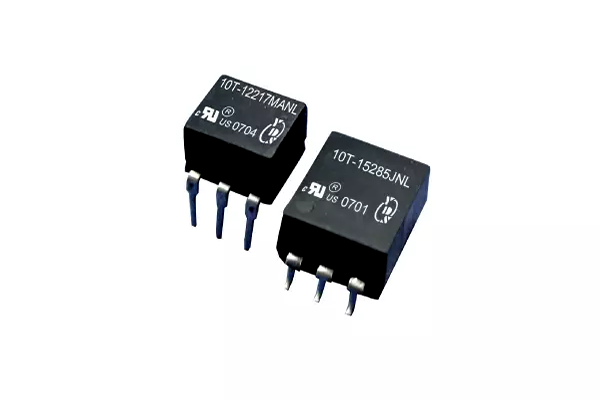

ترانسفورماتور پالس (Pulse Transformer) نوعی ترانسفورماتور الکتریکی است که برای انتقال پالس‌های الکتریکی از یک مدار به مدار دیگر طراحی شده است. وظیفه اصلی آن انتقال پالس با کمترین تغییر در شکل موج، دامنه و زمان‌بندی است. این ترانسفورماتور ها به طور معمول دارای سیم‌پیچ اولیه و هسته فریت و ثانویه است.
عملکرد آن بر اساس القای الکترومغناطیسی انجام می‌شود؛ به این صورت که با اعمال پالس به سیم‌پیچ اولیه، میدان مغناطیسی متغیری در هسته ایجاد شده و در سیم‌پیچ ثانویه ولتاژ القا می‌شود. نسبت تعداد دور سیم‌پیچ‌ها، ولتاژ خروجی را تعیین می‌کند.
یکی از مهم‌ترین کاربردهای ترانسفورماتور پالس، ایزولاسیون الکتریکی بین مدار فرمان و مدار قدرت است. این ویژگی در مدارهای درایور IGBT و MOSFET، منابع تغذیه سوئیچینگ، تجهیزات مخابراتی، مدارهای دیجیتال و سیستم‌های کنترل صنعتی اهمیت زیادی دارد.
از ویژگی‌های مهم این ترانسفورماتور می‌توان به زمان صعود کم، پهنای باند مناسب، اندوکتانس نشتی پایین و استقامت عایقی بالا اشاره کرد. طراحی صحیح آن باعث می‌شود لبه‌های پالس با دقت بیشتری منتقل شوند. همچنین، ترانسفورماتور پالس نمی‌تواند ولتاژ DC ثابت را به‌طور پیوسته منتقل کند، زیرا عملکرد آن به تغییر شار مغناطیسی وابسته است.
در مجموع، ترانسفورماتور پالس قطعه‌ای مهم در مدارهای الکترونیکی است که انتقال سیگنال‌های پالسی و جداسازی الکتریکی را امکان‌پذیر می‌سازد.

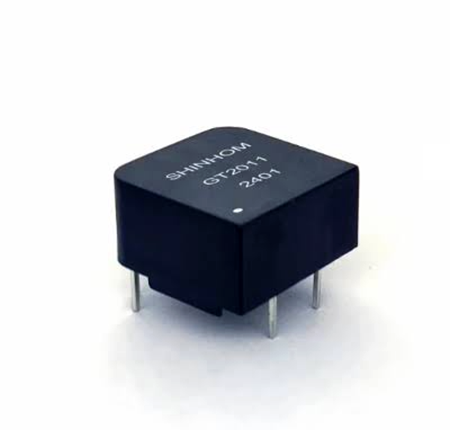

تفاوت ترانسفورماتور پالس و ترانسفورماتور معمولی
- ترانسفورماتور پالس و ترانسفورماتور معمولی هر دو بر اساس اصل القای الکترومغناطیسی کار می‌کنند؛ با این تفاوت که از نظر هدف طراحی، مشخصات فنی و نوع کاربرد با یکدیگر متفاوت هستند. ترانسفورماتورهای معمولی بیشتر برای تبدیل سطح ولتاژ و انتقال توان الکتریکی در مدارهای AC استفاده می‌شوند؛ اما ترانسفورماتورهای پالس به‌طور ویژه برای انتقال سیگنال‌های پالسی طراحی شده‌اند تا شکل موج و زمان‌بندی آن‌ها با کمترین تغییر ممکن حفظ شود.
- مهم‌ترین تفاوت این دو نوع ترانسفورماتور، در الزامات طراحی آن‌ها است. در ترانسفورماتور پالس، پارامترهایی مانند زمان صعود پالس، پهنای باند، اندوکتانس نشتی و ظرفیت خازنی سیم‌پیچ‌ها اهمیت ویژه‌ای دارند؛ زیرا این عوامل بر دقت انتقال پالس و کیفیت شکل موج خروجی تأثیر می‌گذارند. در مقابل، در ترانسفورماتورهای معمولی، عواملی مانند راندمان، تلفات هسته و سیم‌پیچ، تنظیم ولتاژ و ظرفیت انتقال توان از معیارهای اصلی طراحی محسوب می‌شوند.
- از نظر ساختار، در ترانسفورماتورهای پالس معمولاً از هسته‌هایی استفاده می‌شود که با فرکانس کاری و ویژگی‌های سیگنال ورودی سازگاری داشته باشند. انتخاب نوع هسته و طراحی سیم‌پیچ‌ها نقش مهمی در کاهش تلفات و انتقال دقیق پالس‌های الکتریکی ایفا می‌کند. در ترانسفورماتورهای معمولی، جنس هسته با توجه به فرکانس کاری و توان دستگاه انتخاب می‌شود؛ برای مثال، در بسیاری از ترانسفورماتورهای برق شهر از ورق‌های فولاد الکتریکی استفاده می‌شود.
- از نظر کاربرد، ترانسفورماتورهای پالس بیشتر در مدارهای دیجیتال، منابع تغذیه سوئیچینگ، مدارهای درایور کلیدهای نیمه‌هادی و سیستم‌های ایزولاسیون سیگنال مورد استفاده قرار می‌گیرند. در مقابل، ترانسفورماتورهای معمولی کاربرد گسترده‌ای در شبکه‌های انتقال و توزیع برق، تجهیزات صنعتی و منابع تغذیه دارند.
برای انتخاب ترانسفورماتور مناسب، باید عواملی مانند ویژگی‌های سیگنال ورودی، فرکانس کاری، توان موردنیاز و شرایط بهره‌برداری از مدار به‌دقت بررسی شوند. همچنین، هر دو نوع برای عملکرد صحیح به تغییر شار مغناطیسی نیاز دارند و نمی‌توانند ولتاژ مستقیم ثابت را به‌صورت پیوسته از سیم‌پیچ اولیه به ثانویه منتقل کنند.
مزایای استفاده از ترانسفورماتورهای پالس
ترانسفورماتورهای پالس به دلیل ویژگی‌های فنی و عملکردی خود، نقش مهمی در مدارهای الکترونیکی، سیستم‌های کنترل و تجهیزات الکترونیک قدرت دارند. ترانسفورماتورهای پالس علاوه بر انتقال سیگنال، با ایجاد عایق الکتریکی میان ورودی و خروجی، از ارتباط مستقیم الکتریکی بین دو مدار جلوگیری می‌کنند. این ویژگی در کنار طراحی مناسب، به افزایش ایمنی و پایداری عملکرد تجهیزات الکترونیکی کمک می‌کند. مهم‌ترین مزایای استفاده از ترانسفورماتورهای پالس عبارت‌اند از:
۱. ایزولاسیون الکتریکی بین مدارها
از مهم‌ترین ویژگی‌های ترانسفورماتور پالس، امکان ایزولاسیون الکتریکی میان مدار ورودی و خروجی است که نقش مؤثری در افزایش ایمنی و محافظت از بخش‌های مختلف مدار دارد. این ویژگی در مدارهایی که بخش فرمان و بخش قدرت در سطوح ولتاژ متفاوت کار می‌کنند، اهمیت زیادی دارد و می‌تواند به حفاظت از مدارهای کنترلی حساس کمک کند.
۲. انتقال دقیق پالس‌های الکتریکی
ترانسفورماتورهای پالس برای انتقال سیگنال‌های پالسی با حداقل اعوجاج طراحی می‌شوند. طراحی مناسب هسته و سیم‌پیچ‌ها باعث می‌شود شکل موج، دامنه و لبه‌های پالس با دقت بیشتری به مدار مقصد منتقل شوند.
۳. کاهش انتقال نویز و اختلالات الکتریکی
جداسازی الکتریکی می‌تواند از انتقال مستقیم برخی اختلالات هدایتی بین مدارها جلوگیری کند. با این حال، میزان کاهش نویز به طراحی ترانسفورماتور، نحوه اتصال مدار و شرایط محیطی نیز بستگی دارد.
۴. قابلیت استفاده در فرکانس‌های بالا
بخش قابل‌توجهی از ترانسفورماتورهای پالس به‌گونه‌ای طراحی می‌شوند که بتوانند سیگنال‌ها را در فرکانس‌های بالا با کیفیت مناسب منتقل کنند. استفاده از هسته و سیم‌پیچ مناسب، امکان انتقال پالس‌های سریع را در مدارهای سوئیچینگ، تجهیزات مخابراتی و سیستم‌های دیجیتال فراهم می‌کند.
۵. بهبود عملکرد مدارهای الکترونیک قدرت
ترانسفورماتورهای پالس در مدارهای راه‌انداز کلیدهای نیمه‌هادی، مانند ترانزیستورهای IGBT و MOSFET، برای انتقال سیگنال‌های فرمان و ایجاد ایزولاسیون به کار می‌روند. استفاده صحیح از این قطعات می‌تواند به افزایش ایمنی و عملکرد مطمئن سیستم کمک کند.
۶. انعطاف‌پذیری در طراحی مدار
با انتخاب نسبت دور مناسب، جنس هسته و مشخصات الکتریکی متناسب با کاربرد، می‌توان ترانسفورماتور پالس را برای نیازهای مختلف طراحی یا انتخاب کرد. این انعطاف‌پذیری، استفاده از آن را در طیف گسترده‌ای از تجهیزات الکترونیکی امکان‌پذیر می‌سازد.
در مجموع، ترانسفورماتورهای پالس با فراهم کردن امکان انتقال دقیق سیگنال، ایزولاسیون الکتریکی و عملکرد مناسب در مدارهای سریع، یکی از اجزای مهم بسیاری از سیستم‌های الکترونیکی و صنعتی محسوب می‌شوند. انتخاب مدل مناسب باید بر اساس فرکانس کاری، دامنه و مدت پالس، ولتاژ ایزولاسیون و شرایط عملکرد مدار انجام شود.
انواع ترانسفورماتور پالس
ترانسفورماتورهای پالس بر اساس ساختار هسته، مشخصات الکتریکی، نسبت تبدیل و نوع کاربرد در مدل‌های مختلفی تولید می‌شوند. هر نوع از این ترانسفورماتورها برای انتقال سیگنال‌های پالسی در شرایط مشخصی طراحی شده است. شناخت انواع ترانسفورماتور پالس به انتخاب مدل مناسب برای مدارهای الکترونیکی، منابع تغذیه سوئیچینگ و سیستم‌های کنترل صنعتی کمک می‌کند.
۱. ترانسفورماتور پالس با هسته فریت
ترانسفورماتورهای پالس با هسته فریت به دلیل ویژگی‌های مغناطیسی مناسب و تلفات نسبتاً کم در فرکانس‌های بالا، در بسیاری از مدارهای الکترونیکی کاربرد دارند. این مدل‌ها برای انتقال پالس‌های سریع و استفاده در مدارهای سوئیچینگ و درایور کلیدهای نیمه‌هادی مناسب هستند. عملکرد نهایی آن‌ها به جنس فریت، طراحی هسته و مشخصات سیم‌پیچ‌ها بستگی دارد.
۲. ترانسفورماتور پالس ایزوله
این نوع ترانسفورماتور برای انتقال سیگنال پالسی همراه با جداسازی الکتریکی بین مدار ورودی و خروجی استفاده می‌شود. ترانسفورماتورهای پالس ایزوله در مدارهای کنترل صنعتی، تجهیزات مخابراتی و مدارهای راه‌انداز IGBT و MOSFET کاربرد دارند. هنگام انتخاب این مدل، باید ولتاژ ایزولاسیون، فاصله‌های عایقی و الزامات ایمنی در نظر گرفته شوند.
۳. ترانسفورماتور پالس افزاینده و کاهنده
ترانسفورماتورهای پالس را می‌توان بر اساس نسبت تعداد دور سیم‌پیچ اولیه و ثانویه نیز دسته‌بندی کرد. در مدل افزاینده، تعداد دور سیم‌پیچ ثانویه بیشتر است و ولتاژ پالسی خروجی می‌تواند افزایش یابد. در مدل کاهنده، تعداد دور سیم‌پیچ ثانویه کمتر است و ولتاژ خروجی کاهش پیدا می‌کند. البته ولتاژ واقعی خروجی به بار، شکل موج و مشخصات طراحی نیز وابسته است.
۴. ترانسفورماتور پالس پهن‌باند
ترانسفورماتورهای پالس پهن‌باند برای انتقال سیگنال‌ها در محدوده گسترده‌ای از فرکانس‌ها طراحی می‌شوند. این ویژگی به حفظ بهتر شکل موج و انتقال پالس‌هایی با لبه‌های سریع کمک می‌کند. این مدل‌ها در تجهیزات مخابراتی، سیستم‌های اندازه‌گیری و مدارهای الکترونیکی با سرعت بالا مورد استفاده قرار می‌گیرند.
۵. ترانسفورماتور پالس درایور گیت
ترانسفورماتور پالس درایور گیت برای انتقال سیگنال‌های فرمان به کلیدهای نیمه‌هادی قدرت، مانند IGBT و MOSFET، به کار می‌رود. این ترانسفورماتورها معمولاً امکان ایزولاسیون مدار کنترل از بخش قدرت را فراهم می‌کنند و در منابع تغذیه سوئیچینگ، مبدل‌های الکترونیک قدرت و برخی سیستم‌های صنعتی کاربرد دارند. انتخاب آن‌ها باید با توجه به ولتاژ و جریان موردنیاز گیت، فرکانس سوئیچینگ و مدت پالس انجام شود.
عوامل مؤثر بر قیمت ترانسفورماتور پالس
قیمت ترانسفورماتور پالس به عوامل مختلفی مانند مشخصات فنی، کیفیت ساخت، نوع کاربرد و شرایط تولید بستگی دارد. آگاهی از این عوامل به خریداران کمک می‌کند تا متناسب با نیاز مدار و بودجه خود، محصول مناسبی انتخاب کنند.
۱. جنس هسته و کیفیت مواد اولیه: نوع هسته مغناطیسی، مانند فریت، و کیفیت مواد عایقی و سیم‌پیچ‌ها بر عملکرد، دوام و قیمت ترانسفورماتور تأثیر می‌گذارند.
۲. مشخصات الکتریکی: پارامترهایی مانند نسبت تبدیل، پهنای باند، فرکانس کاری، زمان صعود پالس و ولتاژ ایزولاسیون در طراحی و هزینه نهایی محصول مؤثر هستند. مدل‌هایی که برای شرایط کاری خاص یا عملکرد دقیق‌تر طراحی شده‌اند، ممکن است قیمت بالاتری داشته باشند.
۳. ابعاد و توان موردنیاز: اندازه هسته، تعداد دور سیم‌پیچ‌ها و میزان مواد مصرفی بر هزینه ساخت تأثیر می‌گذارند. البته قیمت صرفاً به ابعاد یا توان وابسته نیست و پیچیدگی طراحی نیز اهمیت دارد.
۴. نوع کاربرد و سفارشی‌سازی: ترانسفورماتورهای مورد استفاده در تجهیزات صنعتی، مدارهای درایور گیت و سیستم‌های مخابراتی ممکن است به ویژگی‌های تخصصی متفاوتی نیاز داشته باشند. طراحی سفارشی و رعایت الزامات عایقی خاص نیز می‌تواند هزینه را افزایش دهد.
۵. برند و تیراژ خرید: اعتبار تولیدکننده، استانداردهای کنترل کیفیت، هزینه واردات و تعداد سفارش از دیگر عوامل مؤثر بر قیمت هستند. معمولاً سفارش عمده می‌تواند هزینه تمام‌شده هر واحد را کاهش دهد.
در نهایت، برای انتخاب اقتصادی و مطمئن، بهتر است علاوه بر قیمت، مشخصات فنی، کیفیت ساخت، قابلیت اطمینان و تناسب ترانسفورماتور با کاربرد موردنظر نیز بررسی شوند.
جمع‌بندی
ترانسفورماتور پالس یکی از تجهیزات کاربردی در الکترونیک است که برای انتقال سیگنال‌های پالسی و جداسازی الکتریکی بخش‌های مختلف مدار به کار می‌رود. این قطعه در کاربردهایی مانند منابع تغذیه سوئیچینگ، مدارهای کنترل صنعتی و سیستم‌های مخابراتی نقش مهمی ایفا می‌کند و به انتقال مناسب سیگنال‌ها بین مدارها کمک می‌کند.
هنگام انتخاب ترانسفورماتور پالس، توجه به عواملی مانند فرکانس کاری، نسبت تبدیل، کیفیت انتقال پالس، سطح ایزولاسیون و شرایط استفاده اهمیت زیادی دارد. بررسی این مشخصات در کنار کیفیت ساخت و تناسب محصول با نیازهای مدار، به انتخابی مطمئن‌تر کمک می‌کند. در نتیجه، استفاده از ترانسفورماتور پالس مناسب می‌تواند نقش مؤثری در بهبود عملکرد، افزایش ایمنی و کاهش اختلالات در سیستم‌های الکترونیکی داشته باشد.
