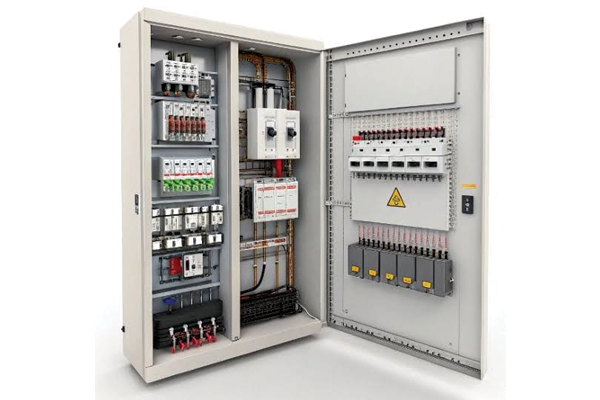

سیستم‌های حفاظتی | شبکه‌های برق امروزی از پیچیده‌ترین زیرساخت‌های جهان به شمار می‌روند و وظیفه تأمین انرژی برای صنایع، ساختمان های مسکونی، مراکز درمانی، مراکز داده و بسیاری از بخش‌های حیاتی را بر عهده دارند. عملکرد پایدار این شبکه‌ها تنها زمانی امکان‌پذیر است که تمامی تجهیزات در شرایط ایمن و استاندارد فعالیت کنند. کوچک‌ترین خطا در شبکه برق می‌تواند خسارت‌های مالی سنگین، توقف خطوط تولید، خاموشی گسترده و حتی تهدید جان افراد را به دنبال داشته باشد.
به همین دلیل، سیستم‌های حفاظتی به عنوان یکی از ارکان اصلی صنعت برق طراحی شده‌اند تا در کوتاه ترین زمان ممکن وقوع خطا را تشخیص داده و بخش آسیب‌دیده را از مدار خارج کنند. این عملکرد هوشمندانه باعث می‌شود سایر قسمت‌های شبکه بدون اختلال به فعالیت خود ادامه دهند و از گسترش خسارت جلوگیری شود.
امروزه با توسعه فناوری و افزایش ظرفیت شبکه‌های انتقال و توزیع، اهمیت سیستم‌های حفاظتی بیش از گذشته احساس می‌شود. استفاده از رله‌های دیجیتال، کلیدهای قدرت، سیستم‌های مانیتورینگ و اتوماسیون پست‌ها موجب شده است که سرعت تشخیص خطا، دقت عملکرد و قابلیت اطمینان شبکه به میزان قابل توجهی افزایش یابد.
در این مقاله به بررسی کامل سیستم‌های حفاظتی، انواع تجهیزات حفاظتی، نحوه عملکرد آن‌ها و نقش این تجهیزات در افزایش ایمنی و پایداری شبکه‌های برق خواهیم پرداخت.
سیستم‌های حفاظتی برق چیست؟
سیستم حفاظتی برق مجموعه ای از تجهیزات، نرم‌افزارها و تجهیزات کنترلی است که وظیفه تشخیص سریع خطا، ایزوله کردن بخش معیوب و جلوگیری از آسیب به تجهیزات و افراد را بر عهده دارد.
به بیان ساده، زمانی که در یک شبکه برق مشکلی مانند اتصال کوتاه، اضافه‌بار، نشتی جریان، افت یا افزایش غیرمجاز ولتاژ و یا هرگونه ناهنجاری رخ دهد، سیستم حفاظتی در کسری از ثانیه آن را شناسایی کرده و فرمان قطع مدار را صادر می‌کند.
هدف اصلی این سیستم‌ها، جلوگیری از آسیب به تجهیزات گران قیمت، کاهش زمان خاموشی، حفظ ایمنی کارکنان و افزایش قابلیت اطمینان شبکه است.
چرا سیستم‌های حفاظتی اهمیت دارند؟
در یک شبکه برق، تجهیزات ارزشمندی مانند ترانسفورماتور ها، ژنراتورها، کابل‌ها، خطوط انتقال، تابلوهای برق و کلیدهای قدرت در حال کار هستند. خرابی هر یک از این تجهیزات می‌تواند هزینه‌های بسیار زیادی به همراه داشته باشد.
سیستم های حفاظتی با عملکرد سریع خود، احتمال بروز خسارت را به حداقل می‌رسانند و مزایای زیر را فراهم می‌کنند:
- جلوگیری از گسترش خطا در شبکه
- کاهش خسارت به تجهیزات
- افزایش ایمنی پرسنل
- کاهش مدت خاموشی
- افزایش پایداری شبکه
- کاهش هزینه های تعمیر و نگهداری
- افزایش طول عمر تجهیزات
- بهبود کیفیت تأمین برق
در واقع، اگر شبکه برق فاقد سیستم حفاظتی مناسب باشد، حتی یک خطای کوچک نیز می‌تواند به خاموشی گسترده، آسیب شدید به تجهیزات و توقف فعالیت صنایع منجر شود.
مهم‌ترین خطاهای شبکه برق
برای طراحی یک سیستم حفاظتی مناسب، ابتدا باید انواع خطاهایی که ممکن است در شبکه رخ دهند شناسایی شوند. مهم ترین این خطاها عبارت‌اند از:
اتصال کوتاه
اتصال کوتاه یکی از خطرناک‌ترین خطاهای شبکه برق است. در این حالت، جریان بسیار زیادی در مدت زمان کوتاه از مدار عبور می‌کند که می‌تواند موجب سوختن تجهیزات، آسیب به کابل‌ها و حتی آتش‌سوزی شود.
اضافه بار
زمانی که جریان عبوری از تجهیزات بیشتر از ظرفیت طراحی آن‌ها باشد، اضافه‌بار رخ می‌دهد. ادامه این وضعیت باعث افزایش دما، کاهش عمر تجهیزات و در نهایت خرابی آن ها خواهد شد.
اتصال زمین
اتصال هادی‌های برق به زمین یا بدنه تجهیزات یکی دیگر از خطاهای رایج است که می‌تواند جان افراد را به خطر انداخته و باعث عملکرد نامناسب تجهیزات شود.
اضافه ولتاژ
صاعقه، کلیدزنی تجهیزات یا نوسانات شبکه می‌توانند موجب ایجاد اضافه ولتاژ شوند. در چنین شرایطی، تجهیزات حساس الکتریکی در معرض آسیب جدی قرار می گیرند.
افت ولتاژ
کاهش بیش از حد ولتاژ نیز عملکرد تجهیزات صنعتی، موتورها و سیستم‌های کنترلی را مختل کرده و موجب کاهش راندمان آن‌ها می‌شود.
اجزای اصلی سیستم‌های حفاظتی
یک سیستم حفاظتی از مجموعه‌ای از تجهیزات تشکیل شده است که هر کدام وظیفه مشخصی بر عهده دارند.
رله‌های حفاظتی
رله حفاظتی مغز سیستم حفاظت محسوب می‌شود. این تجهیز وضعیت شبکه را به صورت مداوم بررسی کرده و در صورت تشخیص هرگونه خطا، فرمان قطع مدار را برای کلید قدرت ارسال می‌کند.
رله‌های حفاظتی در انواع مختلفی مانند رله اضافه جریان، رله دیستانس، رله دیفرانسیل، رله ارت فالت و رله ولتاژی تولید می‌شوند که هر کدام برای حفاظت از بخش خاصی از شبکه طراحی شده اند.
کلیدهای قدرت (Circuit Breaker)؛ اولین خط دفاعی شبکه
کلید قدرت یکی از مهم‌ترین تجهیزات سیستم های حفاظتی است که وظیفه قطع و وصل جریان در شرایط عادی و غیرعادی را بر عهده دارد. تفاوت اصلی کلید قدرت با کلیدهای معمولی در این است که می‌تواند جریان‌های بسیار زیاد ناشی از اتصال کوتاه یا اضافه‌بار را در کسری از ثانیه قطع کند.
در شبکه‌های انتقال و توزیع برق، کلیدهای قدرت همواره در کنار رله های حفاظتی نصب می‌شوند. زمانی که رله وقوع خطا را تشخیص می‌دهد، فرمان قطع را به کلید قدرت ارسال می‌کند و کلید، بخش معیوب را از مدار خارج می‌سازد. این فرآیند با سرعت بسیار بالا انجام می‌شود تا از آسیب دیدن سایر تجهیزات جلوگیری شود.
امروزه کلیدهای قدرت در انواع مختلفی مانند کلید خلأ (Vacuum Circuit Breaker)، کلید گازی SF6، کلید هوایی و کلید روغنی تولید می‌شوند که هر یک متناسب با سطح ولتاژ و شرایط بهره‌برداری مورد استفاده قرار می‌گیرند.
فیوزها و نقش آن‌ها در حفاظت شبکه
فیوز یکی از ساده ترین و در عین حال مؤثرترین تجهیزات حفاظتی است که در بسیاری از شبکه‌های فشار ضعیف و فشار متوسط استفاده می‌شود. عملکرد فیوز بر اساس ذوب شدن یک سیم فلزی در اثر عبور جریان بیش از حد مجاز است.
مزایای استفاده از فیوز عبارت اند از:
- عملکرد سریع
- قیمت مناسب
- ساختار ساده
- عدم نیاز به تنظیمات پیچیده
- قابلیت اطمینان بالا
اگرچه فیوزها پس از عملکرد نیاز به تعویض دارند، اما همچنان در بسیاری از تابلوهای برق، تجهیزات صنعتی و شبکه های توزیع کاربرد گسترده‌ای دارند.
برق‌گیر؛ محافظ تجهیزات در برابر اضافه ولتاژ
یکی از مهم‌ترین تهدیدها برای تجهیزات برقی، اضافه‌ولتاژ ناشی از صاعقه یا عملیات کلیدزنی است. برق‌گیرها برای مقابله با این پدیده طراحی شده‌اند و با هدایت انرژی اضافه به زمین، از تجهیزات حساس مانند ترانسفورماتورها، کابل ها و تابلوهای برق محافظت می‌کنند.
استفاده از برق‌گیرهای استاندارد به‌ویژه در مناطق با احتمال بالای رعدوبرق، می‌تواند از خسارت‌های سنگین و خاموشی‌های ناخواسته جلوگیری کند.
هماهنگی حفاظتی؛ رمز عملکرد صحیح شبکه
یکی از مهم‌ترین اصول طراحی سیستم‌های حفاظتی، هماهنگی حفاظتی (Protection Coordination) است. منظور از هماهنگی حفاظتی این است که هنگام وقوع خطا، فقط نزدیک‌ترین تجهیز حفاظتی به محل خطا عمل کند و سایر بخش های شبکه بدون وقفه به کار خود ادامه دهند.
به عنوان مثال، اگر در یکی از خطوط فرعی یک کارخانه اتصال کوتاه رخ دهد، نباید کل کارخانه یا حتی شبکه بالادست از مدار خارج شود. در چنین شرایطی تنها کلید یا رله مربوط به همان بخش باید عمل کند.
مزایای هماهنگی حفاظتی عبارت‌اند از:
- کاهش خاموشی‌های غیر ضروری
- حفظ پایداری شبکه
- کاهش خسارت به تجهیزات
- افزایش قابلیت اطمینان سیستم
- بهبود کیفیت تأمین برق
سیستم های حفاظتی دیجیتال
با پیشرفت فناوری، رله‌های الکترومکانیکی قدیمی جای خود را به رله های دیجیتال و میکروپروسسوری داده‌اند. این تجهیزات علاوه بر انجام وظایف حفاظتی، قابلیت ثبت اطلاعات، تحلیل خطا و ارتباط با سیستم‌های کنترلی را نیز دارند.
ویژگی‌های رله‌های دیجیتال شامل موارد زیر است:
- دقت بسیار بالا در تشخیص خطا
- سرعت عملکرد بیشتر
- قابلیت برنامه ریزی
- ثبت اطلاعات و وقایع
- امکان ارتباط با سیستم های SCADA
- کاهش هزینه‌های تعمیر و نگهداری
- قابلیت عیب یابی از راه دور
این قابلیت‌ها باعث شده است که رله‌های دیجیتال به یکی از ارکان اصلی پست‌های برق هوشمند تبدیل شوند.
نقش سیستم‌های حفاظتی در کاهش خاموشی‌ها
خاموشی های گسترده معمولاً زمانی رخ می‌دهند که یک خطا به‌سرعت در شبکه گسترش پیدا کند. سیستم‌های حفاظتی با جداسازی سریع بخش معیوب، از سرایت خطا به سایر قسمت‌ها جلوگیری می‌کنند.
این عملکرد باعث می شود:
- تعداد مشترکان آسیب دیده کاهش یابد.
- زمان بازیابی شبکه کوتاه‌تر شود.
- تجهیزات سالم به فعالیت خود ادامه دهند.
- خسارت های اقتصادی صنایع کاهش پیدا کند.
در شبکه‌های مدرن، این ویژگی اهمیت زیادی دارد؛ زیرا حتی چند دقیقه قطع برق می‌تواند در برخی صنایع یا مراکز درمانی خسارت های قابل‌توجهی ایجاد کند.
تأثیر سیستم‌های حفاظتی بر افزایش عمر تجهیزات
تجهیزات برقی مانند ترانسفورماتورها، ژنراتور ها، موتورها و کابل‌ها سرمایه‌های ارزشمند هر شبکه هستند. عبور جریان‌های غیرمجاز یا قرار گرفتن در معرض اضافه ولتاژ می‌تواند باعث کاهش عمر مفید این تجهیزات شود.
سیستم‌های حفاظتی با جلوگیری از تداوم شرایط غیرعادی، از فرسودگی زودرس تجهیزات جلوگیری کرده و هزینه‌های تعمیرات و تعویض را به میزان قابل توجهی کاهش می‌دهند.
اتوماسیون و حفاظت هوشمند
امروزه بسیاری از شبکه‌های برق از سیستم‌های اتوماسیون بهره می‌برند. در این شبکه‌ها، تجهیزات حفاظتی با استفاده از سامانه‌های مخابراتی و نرم‌افزارهای مدیریتی به صورت لحظه‌ای با مرکز کنترل در ارتباط هستند.
مزایای اتوماسیون حفاظتی عبارت‌اند از:
- کنترل تجهیزات از راه دور
- کاهش زمان تشخیص خطا
- مدیریت سریع خاموشی ها
- ثبت و تحلیل اطلاعات عملکرد شبکه
- افزایش ایمنی اپراتورها
- کاهش نیاز به حضور فیزیکی در محل پست‌های برق
این فناوری نقش مهمی در توسعه شبکه های هوشمند و افزایش قابلیت اطمینان سیستم‌های برق ایفا می‌کند.
اهمیت نگهداری و تست دوره‌ای سیستم‌های حفاظتی
طراحی و نصب یک سیستم حفاظتی استاندارد تنها بخشی از مسیر دستیابی به یک شبکه برق ایمن است. برای حفظ عملکرد صحیح این تجهیزات، لازم است برنامه ای منظم برای بازرسی، سرویس و تست آن‌ها تدوین شود. هرچند تجهیزات حفاظتی با کیفیت بالا ساخته می‌شوند، اما عواملی مانند فرسودگی، شرایط محیطی، تغییرات بار و استهلاک قطعات می‌توانند عملکرد آن‌ها را تحت تأثیر قرار دهند.
اگر یک رله حفاظتی یا کلید قدرت در زمان وقوع خطا به درستی عمل نکند، ممکن است خسارت‌های سنگینی به تجهیزات وارد شود یا بخش بزرگی از شبکه از مدار خارج گردد. به همین دلیل، انجام تست‌های دوره‌ای یکی از مهم‌ترین اصول بهره‌برداری از شبکه‌های برق است.
برنامه‌های نگهداری معمولاً شامل بررسی عملکرد رله های حفاظتی، آزمایش کلیدهای قدرت، کنترل سیستم اتصال زمین، اندازه‌گیری مقاومت عایقی تجهیزات، بازدید از اتصالات الکتریکی و بررسی وضعیت ترانسفورماتورهای جریان و ولتاژ است. همچنین استفاده از دوربین‌های حرارتی برای شناسایی نقاط داغ و اتصالات معیوب، یکی از روش‌های مؤثر در نگهداری پیشگیرانه به شمار می‌رود.
نقش سیستم های حفاظتی در افزایش ایمنی نیروی انسانی
یکی از مهم‌ترین اهداف سیستم‌های حفاظتی، حفاظت از جان افرادی است که در نیروگاه‌ها، پست های برق، کارخانه‌ها و تأسیسات صنعتی فعالیت می‌کنند. وقوع اتصال کوتاه، نشتی جریان یا اضافه‌ولتاژ می‌تواند خطر برق‌گرفتگی، آتش‌سوزی و انفجار را به همراه داشته باشد.
تجهیزات حفاظتی با تشخیص سریع این شرایط، پیش از آنکه حادثه به مرحله خطرناک برسد، مدار را قطع می کنند. این عملکرد باعث می‌شود احتمال بروز حوادث انسانی به حداقل برسد و محیط کار ایمن‌تری برای کارکنان فراهم شود.
علاوه بر این، استفاده از سیستم اتصال زمین استاندارد، کلیدهای محافظ جان (RCD) در شبکه های فشار ضعیف و رعایت استانداردهای نصب تجهیزات حفاظتی، نقش مهمی در کاهش خطرات جانی دارد.
چالش‌های سیستم‌های حفاظتی در شبکه های برق
با وجود پیشرفت‌های چشمگیر فناوری، طراحی و بهره‌برداری از سیستم های حفاظتی همچنان با چالش‌هایی همراه است. افزایش ظرفیت شبکه، ورود منابع تولید پراکنده، نیروگاه‌های خورشیدی و بادی، توسعه شبکه‌های هوشمند و تغییر الگوی مصرف برق، همگی بر عملکرد سیستم‌های حفاظتی تأثیر می‌گذارند.
از مهم‌ترین چالش‌ها می‌توان به موارد زیر اشاره کرد:
- افزایش پیچیدگی شبکه های انتقال و توزیع
- نیاز به هماهنگی دقیق میان تجهیزات حفاظتی
- فرسودگی بخشی از زیرساخت‌های قدیمی
- هزینه بالای نوسازی تجهیزات
- افزایش حملات سایبری به سامانه های کنترل و اتوماسیون
- ضرورت آموزش مستمر نیروهای بهره‌بردار
برای غلبه بر این چالش‌ها، استفاده از تجهیزات مدرن، طراحی مهندسی، به‌روزرسانی نرم‌افزارهای حفاظتی و آموزش تخصصی نیروهای فنی اهمیت زیادی دارد.
آینده سیستم های حفاظتی در صنعت برق
صنعت برق در مسیر تحول دیجیتال قرار دارد و سیستم‌های حفاظتی نیز از این روند مستثنا نیستند. در سال‌های آینده، استفاده از هوش مصنوعی، اینترنت اشیا (IoT)، تحلیل داده‌های بزرگ و سامانه‌های پایش آنلاین، نقش پررنگ‌تری در حفاظت از شبکه‌های برق خواهند داشت.
رله‌های حفاظتی نسل جدید قادر خواهند بود حجم زیادی از داده‌ها را در لحظه تحلیل کرده و حتی پیش از وقوع خطا، علائم اولیه خرابی را شناسایی کنند. این رویکرد که به آن «نگهداری پیش‌بینانه» گفته می شود، باعث کاهش خاموشی‌ها، افزایش طول عمر تجهیزات و بهینه‌سازی هزینه‌های بهره‌برداری خواهد شد.
همچنین توسعه پست‌های برق دیجیتال و استفاده از پروتکل های ارتباطی استاندارد، امکان مدیریت هوشمند شبکه را بیش از پیش فراهم می‌کند.
نقش مهام نیرو لوت در اجرای سیستم های حفاظتی
اجرای یک سیستم حفاظتی کارآمد تنها به انتخاب تجهیزات مناسب محدود نمی‌شود، بلکه نیازمند طراحی دقیق، اجرای استاندارد، تنظیم صحیح تجهیزات و انجام آزمایش های تخصصی است. مجموعه مهام نیرو لوت با بهره‌گیری از دانش فنی و تجربه اجرایی، خدمات متنوعی در زمینه طراحی، اجرا، نصب، راه‌اندازی و بهینه‌سازی سیستم‌های حفاظتی در پروژه‌های برق صنعتی و تأسیسات الکتریکی ارائه می‌دهد.
این مجموعه با استفاده از تجهیزات استاندارد، رعایت الزامات فنی و بهره‌گیری از نیروهای متخصص، تلاش می‌کند راهکارهایی ارائه دهد که ضمن افزایش ایمنی شبکه، هزینه های تعمیر و نگهداری را کاهش داده و قابلیت اطمینان سیستم را افزایش دهند.
جمع‌بندی
سیستم‌های حفاظتی یکی از ارکان اصلی شبکه‌های برق هستند و نقش آن‌ها تنها به قطع جریان در زمان وقوع خطا محدود نمی‌شود. این سیستم‌ها با تشخیص سریع ناهنجاری‌ها، جداسازی بخش معیوب، حفاظت از تجهیزات، حفظ ایمنی نیروی انسانی و جلوگیری از گسترش خاموشی‌ها، سهم مهمی در پایداری و بهره وری شبکه دارند.
با گسترش شبکه‌های انتقال و توزیع، افزایش مصرف انرژی و توسعه فناوری‌های نوین، اهمیت استفاده از تجهیزات حفاظتی هوشمند بیش از گذشته احساس می‌شود. طراحی اصولی، انتخاب تجهیزات استاندارد، هماهنگی صحیح میان اجزای سیستم و انجام نگهداری دوره‌ای، عواملی هستند که عملکرد مطلوب سیستم های حفاظتی را تضمین می‌کنند.
در نهایت، بهره‌گیری از دانش فنی، تجهیزات به‌روز و اجرای استاندارد پروژه‌ها، کلید دستیابی به شبکه‌ای ایمن، پایدار و قابل اعتماد است. همکاری با مجموعه‌ای متخصص مانند مهام نیرو لوت می‌تواند نقش مؤثری در طراحی و اجرای سیستم‌های حفاظتی مطابق با استاندارد های روز صنعت برق داشته باشد و زمینه‌ساز افزایش ایمنی، کاهش هزینه‌های بهره‌برداری و ارتقای کیفیت شبکه‌های برق در پروژه‌های صنعتی و عمرانی باشد.
