کلید محافظ جان چیست؟ مزایای استفاده از آن کدامند؟

کلید محافظ جان چیست؟

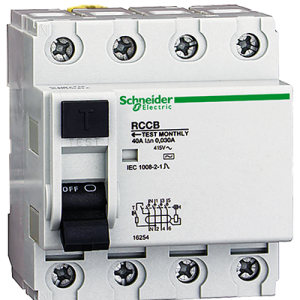

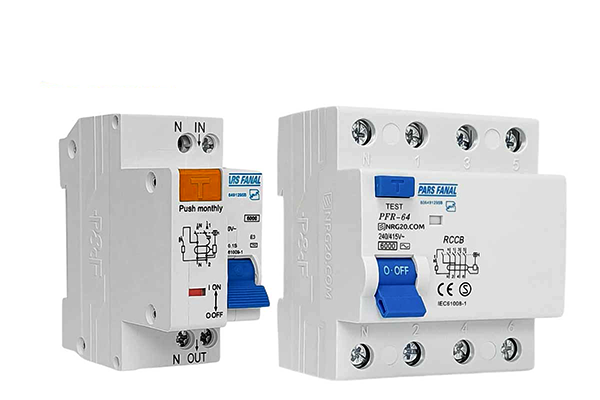

کلید محافظ جان (Residual Current Circuit Breaker یا RCCB) وسیله‌ای حفاظتی در سیستم‌های برق است که برای جلوگیری از خطر برق‌گرفتگی و پیشگیری از آتش‌سوزی‌های ناشی از نشت جریان الکتریکی طراحی می شود. این کلید با تشخیص جریان نشتی در مدار، به طور خودکار برق را قطع می‌کند.

عملکرد کلید محافظ جان بر اساس اندازه‌گیری جریان‌های ورودی و خروجی مدار است. در شرایط عادی، این جریان‌ها برابرند. اما در صورت وجود نشتی جریان – مانند تماس بدن انسان با یک سیم برق یا نشت جریان به زمین – این تعادل به‌هم می‌خورد. اگر اختلاف جریان از مقدار مشخصی (معمولاً 30 میلی‌آمپر برای حفاظت انسانی) فراتر رود، کلید محافظ جان به سرعت مدار را قطع می‌کند.

مزایای استفاده از کلید محافظ جان عبارتند از:

1. افزایش ایمنی جانی: محافظت از افراد در برابر برق‌گرفتگی.
2. حفاظت از تجهیزات: جلوگیری از خرابی تجهیزات ناشی از نشت جریان.
3. کاهش خطر آتش‌سوزی: شناسایی سریع نشتی جریان که می‌تواند باعث گرما و اشتعال شود.

کلیدمحافظ جان در بسیاری از کاربردهای خانگی و صنعتی استفاده می‌شود و نصب آن به عنوان یک استاندارد ایمنی در بسیاری از کشورها الزامی است.

عملکرد کلید محافظ جان به چه صورت است؟

کلید محافظ‌جان (RCCB یا RCD) دستگاهی است که برای حفاظت از جان افراد و تجهیزات در برابر خطرات ناشی از نشتی جریان طراحی می شود. عملکرد این کلید بر اساس تشخیص اختلاف بین جریان‌های عبوری از سیم فاز و نول مدار است. در شرایط عادی، جریان ورودی از سیم فاز با جریان برگشتی از سیم نول برابر است. اما در صورت بروز نشتی جریان – مثلاً هنگام تماس بدن انسان با یک سیم برق یا نشت جریان به زمین – این تعادل به هم می‌خورد.

کلید محافظ جان از یک ترانسفورماتور جریان داخلی با هسته مغناطیسی تشکیل شده است. این ترانسفورماتور، جریان‌های فاز و نول را اندازه‌گیری کرده و اختلاف آنها را محاسبه می‌کند. در صورتی که اختلاف جریان از مقدار تعیین‌شده (معمولاً 30 میلی‌آمپر برای حفاظت جانی یا 300 میلی‌آمپر برای حفاظت در برابر آتش‌سوزی) فراتر رود، کلید به سرعت عمل می‌کند و مدار را قطع می‌کند. این قطع مدار، خطر برق‌گرفتگی و آسیب به تجهیزات را به حداقل می‌رساند.

عملکرد کلیدمحافظ جان بسیار سریع است و معمولاً در کسری از ثانیه مدار را قطع می‌کند. این ویژگی باعث می‌شود جریان خطرناک به بدن انسان یا محیط انتقال نیابد. برای عملکرد صحیح این کلید، سیستم اتصال زمین (ارت) باید به درستی نصب شود تا نشتی جریان به صورت ایمن تخلیه شود.

این کلید در بسیاری از کاربردها، از جمله حفاظت مدارهای خانگی، صنعتی و تجاری، استفاده می‌شود و به عنوان یک استاندارد ایمنی مهم در بسیاری از کشورها شناخته شده است.

عیب یابی کلید محافظ جان به چه صورت است؟

عیب‌یابی کلید محافظ‎‌جان (RCCB یا RCD) شامل بررسی دقیق عوامل مختلفی است که ممکن ا

ست باعث خرابی یا عملکرد نادرست آن شوند. این فرآیند به منظور شناسایی و رفع مشکلاتی مانند قطع مکرر مدار یا عدم عملکرد صحیح کلید انجام می‌شود. مراحل عیب‌یابی به صورت جامع به شرح زیر است:

• بررسی عملکرد کلید با دکمه تست (TEST):

روی کلید محافظ جان یک دکمه تست وجود دارد که برای شبیه‌سازی نشتی جریان است. با فشار دادن این دکمه، کلید باید مدار را قطع کند. اگر این اتفاق نیفتد، ممکن است کلید معیوب باشد و نیاز به تعویض داشته باشد.

• بررسی سیستم ارت:

کلید محافظ جان برای عملکرد صحیح نیاز به یک سیستم ارت استاندارد دارد. اطمینان حاصل کنید که سیم ارت به درستی متصل شده و جریان نشتی به زمین منتقل می‌شود. نبود یا نقص در سیستم ارت ممکن است باعث قطع مکرر کلید شود.

• جداسازی بارهای متصل:

تمام وسایل و تجهیزات متصل به مدار را جدا کنید و سپس کلید را روشن کنید. اگر مشکل برطرف شد، وسایل را یک‌به‌یک متصل کرده و عملکرد کلید را بررسی کنید. اگر با وصل کردن یک دستگاه خاص، کلید عمل کرد، مشکل از آن وسیله است.

بررسی نشتی جریان در سیم‌کشی:

ممکن است سیم‌کشی مدار دارای عایق آسیب‌دیده باشد که باعث نشتی جریان می‌شود. با استفاده از مولتی‌متر یا تجهیزات مخصوص نشتی جریان، سیم‌کشی را بررسی کنید و عیوب احتمالی را برطرف کنید.

• آزمایش کلید در مدار دیگر:

برای اطمینان از سالم بودن کلید، آن را در یک مدار دیگر تست کنید. اگر در مدار دیگر نیز مشکل داشت، کلید خراب است و باید تعویض شود.

آیا کلید محافط جان بدون ارت نیز کار می کند؟

کلید محافظ‌جان (RCCB یا RCD) می‌تواند بدون سیستم ارت کار کند، اما عملکرد آن در این شرایط ناقص و ایمنی کاهش‌یافته است. این کلید برای شناسایی نشتی جریان بر اساس اختلاف بین جریان فاز و نول عمل می‌کند و وجود ارت به صورت مستقیم برای عملکرد اصلی آن ضروری نیست. با این حال، عدم وجود ارت باعث ایجاد محدودیت‌های جدی در ایمنی و کارایی می‌شود.

هنگامی که ارت وجود ندارد، جریان نشتی نمی‌تواند از طریق یک مسیر ایمن به زمین تخلیه شود. این امر می‌تواند خطرات مختلفی از جمله افزایش احتمال برق‌گرفتگی یا آسیب به تجهیزات را ایجاد کند. در چنین حالتی، اگر بدن انسان به جریان نشتی متصل شود، ممکن است کلید محافظ جان دیرتر عمل کند یا شرایط شناسایی نشتی وابسته به مسیر جریان باشد که این موضوع می‌تواند بسیار خطرناک باشد.

سیستم ارت علاوه بر هدایت ایمن جریان نشتی به زمین، باعث بهبود عملکرد کلید محافظ جان و حفاظت کامل‌تر در برابر حوادث الکتریکی می‌شود. بنابراین، اگرچه کلید محافظ جان در نبود ارت تا حدی عمل می‌کند، نصب یک سیستم ارت استاندارد و صحیح برای ایمنی افراد و تجهیزات ضروری است.
