القاگر یا سلف؛ قلب تپنده‌ی مدارهای الکترونیکی

اگر تا به حال گوشی موبایل‌تان را به شارژ زده باشید، رادیو قدیمی خانه‌ی پدربزرگ را روشن کرده باشید یا حتی صدای صاف یک اسپیکر حرفه‌ای را شنیده باشید، بدون اینکه بدانید با یک قهرمان خاموش الکترونیک روبه‌رو شده‌اید: القاگر یا سلف (Inductor).
این قطعه‌ی کوچک، در ظاهر چیزی جز یک سیم پیچ نیست، اما نقشی کلیدی در مدیریت انرژی الکتریکی ایفا می‌کند. القاگر همان قطعه‌ای است که جریان‌های سرکش را رام می‌کند، نویزها را می‌بلعد و انرژی را در دل میدان مغناطیسی خود ذخیره می‌سازد.

در این مقاله به‌صورت کامل و البته متفاوت، دنیای سلف‌ها را بررسی می‌کنیم؛ از مفهوم پایه تا کاربردهای پیشرفته در تکنولوژی‌های نوین.

سلف چیست؟

سلف یک قطعه غیرفعال (Passive Component) است، یعنی خودش تولید انرژی نمی‌کند بلکه فقط روی جریان و ولتاژ تأثیر می‌گذارد. این قطعه معمولاً از یک سیم مسی لعاب‌دار ساخته می‌شود که به شکل مارپیچ پیچیده شده است.
هنگامی که جریان از این سیم عبور می‌کند، یک میدان مغناطیسی ایجاد می‌شود. خاصیت جادویی القاگر در همین میدان نهفته است: هر تغییری در جریان باعث ایجاد ولتاژی مخالف آن تغییر می‌شود. به همین دلیل است که سلف «با تغییر ناگهانی جریان مخالف می‌کند».

برای درک بهتر، تصور کنید در حال رانندگی هستید و ناگهان ترمز می‌گیرید. کمربند ایمنی جلوی تغییر ناگهانی حرکت شما را می‌گیرد. سلف هم دقیقاً همین نقش را در مدار دارد.

پایه‌ی علمی عملکرد سلف به قانون القای فاراده بازمی‌گردد. بر اساس این قانون، تغییر میدان مغناطیسی اطراف یک رسانا، ولتاژی در آن القا می‌کند. در سلف‌ها، این تغییر میدان مستقیماً با تغییر جریان گره خورده است.
پس هر وقت جریان بخواهد ناگهانی زیاد یا کم شود، سلف با تولید ولتاژ مخالف، مانع این تغییر می‌شود. نتیجه؟ جریان در مدار نرم‌تر و کنترل‌شده‌تر حرکت می‌کند.

 انواع هسته‌های سلف کدامند؟

ظاهر همه‌ی سلف‌ها شبیه هم نیست. آن‌ها بسته به کاربردشان با هسته‌های مختلف ساخته می‌شوند:

• هسته‌ی هوا: ساده‌ترین نوع؛ میدان مغناطیسی فقط در هوا شکل می‌گیرد. مناسب مدارهای فرکانس بالا.

• هسته‌ی آهنی: اندوکتانس زیاد تولید می‌کند، اما بیشتر برای فرکانس‌های پایین به‌کار می‌رود.

• هسته‌ی فریتی: ترکیبی از آهن و سرامیک؛ پرکاربردترین نوع به خاطر راندمان بالا و ابعاد کوچک.

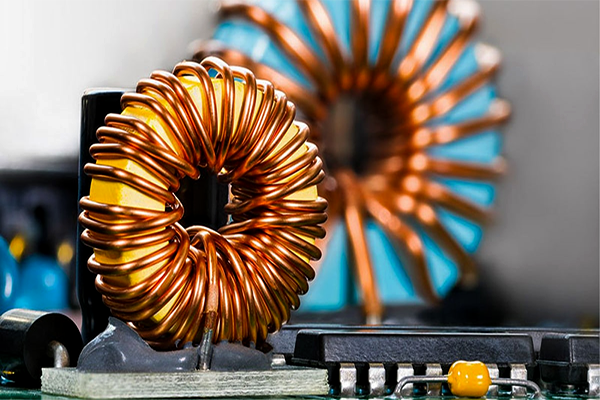

• تروئیدی (Toroidal): به شکل حلقه‌ای؛ میدان مغناطیسی آن متمرکز بوده و تداخل کمی ایجاد می‌کند.

هر کدام از این طراحی‌ها نقاط قوت خود را دارند و براساس نیاز مدار انتخاب می‌شوند.

واحد اندازه‌گیری سلف؛ هنری (H)

قدرت یا میزان القایی بودن یک سلف با واحد هنری (Henry) اندازه‌گیری می‌شود. البته در مدارهای واقعی کمتر پیش می‌آید از یک سلف با مقدار کامل یک هنری استفاده شود. بیشتر با واحدهای کوچکتر مثل میلی‌هنری (mH) یا میکروهنری (µH) سروکار داریم.

ویژگی‌ها و مشخصات کلیدی سلف

برای انتخاب یک سلف مناسب، باید به پارامترهای زیر توجه کرد:

• اندوکتانس (L): همان مقدار هنری.

• مقاومت سری (DCR): مقاومت اهمی سیم که تلفات ایجاد می‌کند.

• ضریب کیفیت (Q): نسبت انرژی ذخیره‌شده به انرژی تلف‌شده؛ هرچه بیشتر، بهتر.

• جریان اشباع: حداکثر جریانی که سلف می‌تواند تحمل کند قبل از اینکه خاصیت القایی‌اش افت کند.

• فرکانس تشدید: فرکانسی که در آن، سلف به همراه خازن مدار نوسان می‌سازد.

انواع سلف بر اساس کاربرد

القاگرها بسته به کارکردشان انواع مختلفی دارند:

1. سلف ثابت: اندوکتانس مشخص و ثابت دارد.

2. سلف متغیر: می‌توان اندوکتانس آن را تغییر داد؛ بیشتر در رادیوها و مدارهای مخابراتی.

3. چوک (Choke): برای حذف نویز و فرکانس‌های ناخواسته استفاده می‌شود.

4. سلف تروئیدی: به خاطر ابعاد کوچک و تداخل کم، در منابع تغذیه سوئیچینگ بسیار محبوب است.

کاربردهای سلف در دنیای واقعی

شاید این پرسش برایتان پیش بیاید که این قطعه‌ی ساده دقیقاً کجاها به کار می‌آید؟ بیایید چند نمونه ملموس را ببینیم:

• شارژر موبایل: القاگر نویز جریان را می‌گیرد تا باتری سالم شارژ شود.

• سیستم صوتی: در کراس‌اوور اسپیکرها، القاگر فرکانس‌های بالا را حذف کرده و اجازه می‌دهد فقط صداهای بم پخش شوند.

• رادیوها: تنظیم فرکانس‌های دریافتی بر پایه القاگر و خازن انجام می‌شود.

• منابع تغذیه سوئیچینگ: بدون سلف، این منابع کوچک و کارآمد امکان‌پذیر نبودند.

• فیلترهای EMI: در تجهیزات صنعتی، القاگر جلوی ورود نویزهای الکترومغناطیسی را می‌گیرد.

مزایا و معایب سلف‌ها

مثل هر قطعه دیگری، سلف‌ها هم نقاط قوت و ضعف دارند:

مزایا

• توانایی ذخیره انرژی بدون نیاز به باتری

• قابلیت فیلترکردن جریان و سیگنال‌ها

• پایداری بالا در مدارهای فرکانسی

معایب

• ابعاد بزرگ‌تر نسبت به مقاومت یا خازن

• هزینه‌ی بیشتر در مقادیر اندوکتانس بالا

• محدودیت در فرکانس‌های خیلی بالا به خاطر تلفات هسته

سلف در فناوری‌های نوین

با پیشرفت تکنولوژی، سلف‌ها هم تغییر کرده‌اند. امروزه در منابع تغذیه لپ‌تاپ‌ها و گوشی‌ها از القاگرهای فشرده‌ی فریتی استفاده می‌شود که هم کوچک هستند و هم بازده بالایی دارند.
در خودروهای برقی، این قطعه نقش حیاتی در تبدیل و مدیریت توان باتری دارند. حتی در فناوری 5G و اینترنت اشیاء (IoT)، سلف‌ها برای فیلترکردن سیگنال‌های حساس و پرسرعت ضروری هستند.

جمع‌بندی

القاگر یا سلف، قطعه‌ای است که شاید ساده به نظر برسد اما حضورش در مدارها حیاتی است. این سیم‌پیچ کوچک با خاصیت مغناطیسی خود انرژی ذخیره می‌کند، جریان را آرام می‌سازد و نویزها را فیلتر می‌کند.
از یک شارژر موبایل گرفته تا سیستم‌های مخابراتی پیشرفته، رد پای این قطعه را می‌توان همه‌جا دید. بنابراین، اگر روزی وارد دنیای طراحی الکترونیک شدید، یادتان باشد که بدون سلف، هیچ مدار پایداری ساخته‌نخواهد شد.
