در دنیای برق و الکترونیک، مدارهای جریان متناوب یا همان مدارهای AC جایگاه بسیار مهمی دارند. در این مدارها، بر خلاف جریان مستقیم که جهت و مقدار آن ثابت است، جریان و ولتاژ به طور پیوسته تغییر میکنند. این تغییرات باعث میشود رفتار اجزای مدار در برابر جریان متفاوت باشد. در چنین شرایطی مفاهیمی به نام راکتانس و امپدانس به وجود میآیند که نقش کلیدی در درک رفتار مدارهای AC دارند.
در مدارهای جریان مستقیم، تنها مقاومت است که در برابر عبور جریان مخالفت میکند و انرژی الکتریکی را به گرما تبدیل مینماید. اما در مدارهای متناوب، علاوه بر مقاومت، عناصر دیگری مانند سلف و خازن نیز بر جریان تأثیر میگذارند. این اجزا انرژی را ذخیره و سپس آزاد میکنند، بدون آنکه باعث تلفات دائمی انرژی شوند. پدیدهی حاصل از این رفتار، همان چیزی است که به آن راکتانس گفته میشود. ترکیب مقاومت و راکتانس نیز مفهوم جامعتری به نام امپدانس را به وجود میآورد که رفتار کلی مدار را در برابر سیگنال متناوب توصیف میکند.
تفاوت مدارهای جریان مستقیم و متناوب
برای درک بهتر امپدانس و راکتانس، ابتدا باید تفاوت مدارهای DC و AC را بدانیم. در مدارهای DC جریان همواره در یک جهت جریان دارد و ولتاژ ثابت است. اما در مدارهای AC، جریان و ولتاژ به طور متناوب در جهت و مقدار تغییر میکنند. این تغییرات سبب میشود که علاوه بر مقاومت، پدیدههای دیگری مانند ذخیرهسازی انرژی در میدان مغناطیسی یا الکتریکی نیز ظاهر شود. همین پدیدهها عامل بهوجودآمدن راکتانس هستند.

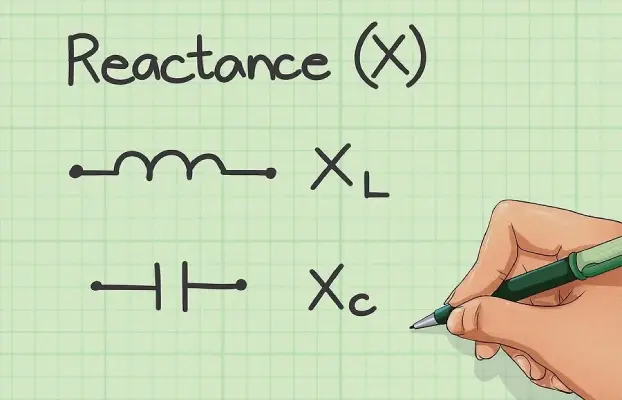

مفهوم راکتانس
راکتانس نوعی مقاومت در برابر تغییرات جریان متناوب است که برخلاف مقاومت اهمی، انرژی را به صورت موقت ذخیره کرده و سپس آزاد میکند. این قطعه در دو نوع سلفی و خازنی وجود دارد.
راکتانس سلفی
وقتی جریان متناوب از یک سیمپیچ یا سلف عبور میکند، میدان مغناطیسی متغیری در اطراف آن ایجاد میشود. این میدان در برابر تغییر جریان مقاومت میکند و تمایل دارد جریان را ثابت نگه دارد. به همین دلیل در مدارهای سلفی، جریان همیشه کمی از ولتاژ عقبتر است. هر چه فرکانس جریان بالاتر باشد، این اثر بیشتر میشود و سلف تمایل بیشتری به مخالفت با عبور جریان دارد.
راکتانس خازنی
در خازن، انرژی در میدان الکتریکی بین صفحات ذخیره میشود. در مدارهای AC، خازن به دلیل پر و خالی شدن مداوم، در برابر تغییر ولتاژ واکنش نشان میدهد. به طور کلی، در مدار خازنی، جریان کمی زودتر از ولتاژ تغییر میکند. بر خلاف سلف، هر چه فرکانس بالاتر رود، خازن راحتتر جریان را عبور میدهد و در نتیجه راکتانس آن کاهش مییابد.
به بیان ساده، سلف در برابر تغییر جریان مقاومت میکند و خازن در برابر تغییر ولتاژ. یکی باعث تأخیر جریان میشود و دیگری باعث پیشافتادن آن.
مفهوم امپدانس
امپدانس ترکیبی از مقاومت و راکتانس است و نشاندهندهی میزان کلی مخالفت مدار با جریان متناوب میباشد. در واقع اگر مقاومت تنها مقدار تلفات انرژی را نشان دهد، امپدانس علاوه بر آن، اثر ذخیرهسازی انرژی در سلف و خازن را نیز در نظر میگیرد.
امپدانس کمیتی است که هم اندازه دارد و هم زاویه یا فاز. این زاویه مشخص میکند که جریان نسبت به ولتاژ جلوتر یا عقبتر است. اگر مدار بیشتر خاصیت سلفی داشته باشد، جریان از ولتاژ عقب میماند و اگر خاصیت خازنی بیشتر باشد، جریان از ولتاژ جلوتر است.
رفتار امپدانس در اجزای مختلف مدار
در مدارهای جریان متناوب هر جزء مدار امپدانس خاص خود را دارد. مقاومتها تنها در برابر عبور جریان مخالفت میکنند و انرژی را به گرما تبدیل میکنند. سلفها انرژی را در میدان مغناطیسی ذخیره میکنند و خازنها آن را در میدان الکتریکی نگه میدارند.

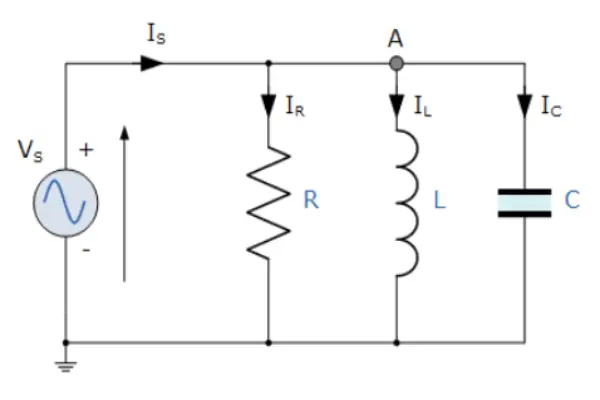

در مدارهایی که ترکیبی از این سه عنصر وجود دارد، رفتار کلی مدار به مجموع امپدانس آنها بستگی دارد. اگر عناصر به صورت سری قرار گیرند، امپدانس کل برابر با مجموع امپدانسهاست. اما اگر به صورت موازی باشند، امپدانس کل به نسبت معکوس مجموع جریانهای عبوری از هر شاخه تعیین میشود.
نمایش امپدانس در حوزه فازور
برای درک بهتر رابطه بین جریان و ولتاژ، امپدانس معمولاً در یک صفحهی دوبعدی نمایش داده میشود که محور افقی آن نشاندهنده مقاومت و محور عمودی آن نشاندهنده راکتانس است. این نمایش، «صفحهی مختلط» نام دارد و در آن، امپدانس به صورت یک بردار رسم میشود.
طول این بردار، مقدار کلی امپدانس را نشان میدهد و زاویهی آن نسبت به محور افقی بیانگر اختلاف فاز بین جریان و ولتاژ است. اگر بردار در ناحیهی بالای محور افقی قرار گیرد، مدار خاصیت سلفی دارد و اگر در پایین محور باشد، خاصیت خازنی بر آن غالب است. این نمودار فازوری به مهندسان کمک میکند تا رفتار مدار را به صورت بصری و دقیق بررسی کنند.
کاربرد امپدانس در صنعت و طراحی مدار
مفهوم امپدانس تنها در تحلیل نظری مدارها کاربرد ندارد، بلکه در صنعت برق و الکترونیک نیز نقش حیاتی ایفا میکند. در ادامه چند نمونه از کاربردهای آن آورده شده است:
- طراحی فیلترها: در فیلترهای پایینگذر، بالاگذر و میانگذر از نسبت امپدانس سلفها و خازنها برای کنترل عبور فرکانسهای مختلف استفاده میشود.
- تطبیق امپدانس: در سیستمهای مخابراتی و رادیویی، لازم است امپدانس منبع و بار برابر باشند تا بازتاب سیگنال به حداقل برسد و انتقال توان بهینه انجام شود.
- سیستمهای قدرت: در خطوط انتقال برق، امپدانس خط مشخصکنندهی میزان افت ولتاژ و تلفات توان است. مهندسان از محاسبهی امپدانس برای طراحی شبکههای پایدار و کماتلاف استفاده میکنند.
- مدارات صوتی و تقویتکنندهها: در تجهیزات صوتی، تطبیق امپدانس بین منبع صدا، تقویتکننده و بلندگو برای حفظ کیفیت صدا اهمیت فراوانی دارد.
- مهندسی کنترل و ابزار دقیق: در سنسورها و سیستمهای اندازهگیری، امپدانس تعیینکننده دقت و پاسخ سیستم به تغییرات سیگنال است.
نقش فرکانس در امپدانس
فرکانس یکی از عوامل اصلی تعیینکننده در مقدار امپدانس و راکتانس است. در سلفها، افزایش فرکانس باعث افزایش مقاومت مدار در برابر جریان میشود، در حالی که در خازنها، افزایش فرکانس موجب کاهش مقاومت مدار میگردد. به همین دلیل، در فرکانسهای بالا، خازنها مسیر عبور جریان را آسانتر میکنند و سلفها مانع عبور آن میشوند.
این وابستگی به فرکانس، اساس طراحی بسیاری از مدارهای فیلتر، مدارهای تنظیم فرکانس رادیویی و سیستمهای مخابراتی است. با انتخاب مناسب مقادیر سلف و خازن، میتوان رفتار مدار را نسبت به فرکانسهای مختلف کنترل کرد.
جمعبندی
امپدانس و راکتانس دو مفهوم کلیدی در تحلیل و طراحی مدارهای جریان متناوب هستند. راکتانس بیانگر مقاومت اجزای غیر اهمی مانند سلف و خازن در برابر تغییرات جریان است، در حالی که امپدانس تصویری کاملتر از رفتار کل مدار ارائه میدهد و ترکیبی از مقاومت و راکتانس محسوب میشود.
درک درست این مفاهیم به مهندسان برق کمک میکند تا بتوانند مدارهای پیچیده را تحلیل کرده، توان واقعی و راکتیو را محاسبه نمایند، و سیستمهای الکتریکی را بهینه طراحی کنند.
در نهایت، میتوان گفت امپدانس زبان مشترک مهندسان برق برای بیان رفتار مدارهای AC است. این مفهوم نه تنها پایهی تحلیلهای تئوریک است، بلکه در طراحی شبکههای قدرت، سیستمهای صوتی، مدارات مخابراتی و حتی فناوریهای نوین مانند خودروهای برقی و شبکههای هوشمند نیز نقشی تعیینکننده دارد.
