وقتی از الکتروموتور صحبت میکنیم، در واقع درباره قلب تپنده بسیاری از تجهیزات صنعتی سخن میگوییم؛ قلبی که در سکوت کار میکند، بیوقفه انرژی تولید میکند و بارهای مکانیکی را به حرکت درمیآورد. اما هر موتوری، حتی باکیفیتترین و دقیقترین مدلها، یک نقطه ضعف مشترک دارد: حرارت. تولید گرما نتیجه طبیعی عملکرد الکتروموتور است، اما اگر این گرما کنترل نشود، همان نقطهای میشود که موتور را از کار میاندازد. درست در همینجا است که فن اکسترنال یا همان فن خنککن خارجی وارد میدان میشود؛ قطعهای کوچک، ساده، اما حیاتی که گاهی ارزش آن برابر با ارزش خود موتور است.
این مقاله قصد دارد شما را با ماهیت فن اکسترنال، نحوه کار آن، کاربردهای صنعتی و نکات مهم انتخاب و نگهداری آن آشنا کند؛ اما نه با زبان خشک و فهرستگونه، بلکه با یک روایت روشن و کاربردی که بتواند تصویر دقیقی از این قطعه کوچک اما سرنوشتساز بسازد.
فن اکسترنال چیست و چرا تا این اندازه اهمیت دارد؟
وقتی الکتروموتور مشغول به کار میشود، جریان الکتریکی در سیمپیچها گرما ایجاد میکند. این گرما اگر از بدنه موتور بیرون کشیده نشود، به مرور باعث کاهش راندمان، پیری زودرس عایقکاری سیمپیچها و در نهایت کاهش شدید عمر موتور میشود. فن اکسترنال در سادهترین تعریف، یک پروانه نصبشده روی انتهای شافت الکتروموتور است که با چرخیدن شافت، آن هم شروع به چرخش میکند و جریان هوایی پرقدرت روی بدنه موتور ایجاد میکند. همین جریان هوا باعث میشود سطح ریبدار پوسته موتور خنک بماند، حرارت سریعتر دفع شود و دمای موتور در بازه مجاز قرار بگیرد.
اهمیت این قطعه زمانی بیشتر نمایان میشود که بدانیم هر ۱۰ درجه افزایش دمای موتور میتواند عمر عایقبندی سیمپیچ را نصف کند. یعنی اگر فن وظیفهاش را درست انجام ندهد، حتی موتور نو هم میتواند ظرف مدت کوتاهی دچار آسیب شود. بنابراین نقش فن، نقش یک بیمهنامه گرمایی برای الکتروموتور است.
ساختار فن اکسترنال؛ ترکیبی ساده اما بسیار مؤثر

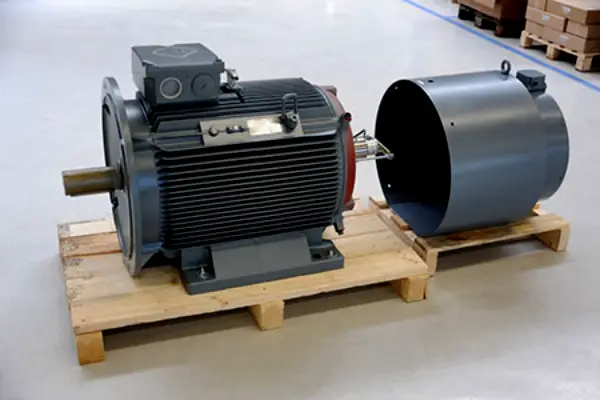

فن اکسترنال معمولاً از یک پروانه تشکیل می شود که روی شافت موتور سوار میشود و توسط یک کاور فلزی یا پلاستیکی محافظت میگردد. جنس پروانه میتواند براساس نوع موتور متفاوت باشد؛ گاهی از پلاستیک تقویتشده استفاده میشود که سبک و کمصداست، و گاهی از آلومینیوم یا فولاد، مخصوصاً در محیطهای صنعتی و دماهای بالا.
آنچه در ساختار فن بیش از همه مهم است، بالانس بودن آن است. بالانس نامناسب باعث لرزش موتور، صدای اضافی و حتی آسیب به بلبرینگها میشود. از همین رو، تولیدکنندگان معتبر فن را با دقت بالا وزنکشی و بالانس میکنند تا در هنگام چرخش، هیچ نیروی اضافی به موتور وارد نشود.
فن اکسترنال چگونه کار میکند؟
مکانیزم عملکرد فن اکسترنال بسیار ساده اما فوقالعاده کارآمد است. وقتی موتور روشن میشود، شافت آن با سرعت نامی (مثلاً ۱۴۵۰ یا ۲۹۰۰ دور در دقیقه) میچرخد. فن روی همین شافت سوار شده و همزمان با آن میچرخد. پرهها در اثر این چرخش، هوا را از پشت موتور گرفته و با فشار به سمت بدنه هدایت میکنند.
بدنه الکتروموتور معمولاً دارای شیارهایی (ریبها) است که سطح تماس با هوا را افزایش میدهد. برخورد جریان هوای تولیدشده توسط فن با این شیارها باعث دفع سریعتر حرارت میشود. نتیجه این فرآیند یک سیستم خنککاری پیوسته و دائمی است که بدون نیاز به هیچ انرژی اضافی، تنها با اتکا به چرخش طبیعی موتور، کار خود را انجام میدهد.
کجا و چه زمانی نقش فن اکسترنال حیاتیتر میشود؟
اگرچه تقریباً تمام الکتروموتورهای هواخنک از فن اکسترنال استفاده میکنند، اما در برخی شرایط نقش آن اساسیتر میشود. برای مثال، در محیطهایی که گرمای محیط بالاست، مانند کارگاههای ریختهگری، صنایع فولاد یا سالنهای بستهتولید، فن باید توان بیشتری برای جبران حرارت محیطی داشته باشد. همچنین در موتورهایی که به کمک درایو (VFD) کنترل میشوند، سرعت موتور ممکن است به شدت کاهش پیدا کند، اما حرارت همچنان تولید شود. در این حالت، اگر فن از نوع اکسترنال مستقل نباشد یا کیفیت کافی نداشته باشد، موتور در سرعتهای پایین به سرعت داغ خواهد شد.
در موتورهای دائمکار مانند پمپهای صنعتی، خطوط نوار نقاله یا کمپرسورها نیز وجود یک فن سالم حیاتی است، زیرا توقف ناشی از داغی موتور میتواند خسارتهای بزرگ تولیدی به همراه داشته باشد.
چه چیزهایی باعث خرابی فن اکسترنال میشود؟
فن اکسترنال قطعهای مقاوم است، اما محیطهای صنعتی همیشه امن نیستند. ضربههای مکانیکی، ورود جسم خارجی، برخورد با کاور فن، تحمل طولانیمدت دماهای بالا و حتی جنس نامناسب پروانه میتواند به آن آسیب بزند. یکی از رایجترین خرابیها، شکستن یا تاب برداشتن پرهها است. در ظاهر ممکن است یک ترک کوچک اهمیتی نداشته باشد، اما همین ترک میتواند در سرعتهای بالا باعث لرزش شدید و آسیب به شافت یا بلبرینگها شود.
گاهی نیز شل شدن محل اتصال فن روی شافت باعث ایجاد صدا و لرزش میشود. در محیطهای مرطوب یا خورنده، مخصوصاً اگر فن از جنس فلز باشد، امکان زنگزدگی و فرسایش وجود دارد. حتی تجمع گرد و غبار و چسبیدنالیاف یا روغن روی پرهها باعث کاهش راندمان فن میشود.
توجه به انتخاب فن مناسب برای الکتروموتور
انتخاب فن اکسترنال باید با دقت انجام شود زیرا هر موتور بر اساس سایز فریم، سرعت دوران و شرایط کاری، به فن خاصی نیاز دارد. مهمترین نکته تطابق دقیق قطر، عرض و نحوه نصب فن با موتور است. انتخاب فن کوچکتر یا بزرگتر راندمان خنککاری را پایین میآورد. همچنین جنس فن باید متناسب با محیط کاری انتخاب شود؛ در محیطهای گرم یا دارای تابش مستقیم، فنهای فلزی ترجیح دادهمیشوند. در حالی که برای محیطهای معمولی یا موتورهای سبک، فنهای پلاستیکی کاملاً کافی هستند.
یکی دیگر از نکات مهم این است که کاور فن باید سالم باشد. کاور فقط نقش محافظ ندارد، بلکه وظیفه هدایت جریان هوا را نیز برعهده دارد. بنابراین اگر کاور دفرمه یا شکسته باشد، گردش هوای تولیدشده توسط فن بهدرستی روی موتور توزیع نمیشود.
اهمیت نگهداری دورهای فن اکسترنال

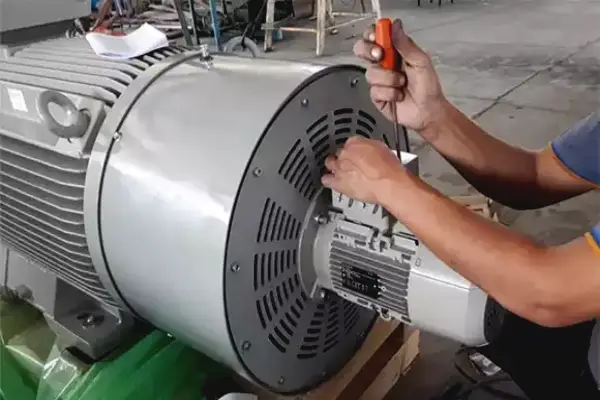

نگهداری فن اکسترنال برخلاف تصور رایج، کار پیچیدهای نیست. کافی است در دورههای زمانی مشخص، بدنه موتور و پرههای فن از گرد و غبار تمیز شوند. همچنین باید سلامت پرهها، اتصالات و کاور بررسی شود. گاهی تعمیرکاران حرفهای پس از ظهر شدن نشانههای کوچک لرزش، به سرعت فن را باز کرده و بالانس آن را چک میکنند تا از آسیبهای جدی موتور جلوگیری کنند.
وجود فن سالم همچنین باعث میشود موتور بدون ورود به حالات خطرناک مانند Over Heat، Over Load یا کاهش راندمان کار کند. این موضوع خصوصاً در موتورهایی که شبانهروز کار میکنند، اهمیت دوچندان دارد.
نتیجهگیری
فن اکسترنال شاید در نگاه اول یک قطعه ساده به نظر برسد، اما نقش آن در سلامت الکتروموتور کاملاً حیاتی است. بدون وجود یک سیستم خنککاری مؤثر، حتی بهترین موتورهای صنعتی نیز دوام زیادی نخواهند داشت. فن اکسترنال با ایجاد جریان هوا روی بدنه موتور، گرمای اضافی را دفع کرده و مانع آسیبهای حرارتی میشود. انتخاب درست، نصب صحیح و نگهداری دورهای این فن نهتنها عمر الکتروموتور را افزایش میدهد، بلکه باعث کاهش هزینههای تعمیرات، افزایش بهرهوری و جلوگیری از توقفهای غیرضروری در خطوط تولید خواهد شد.
