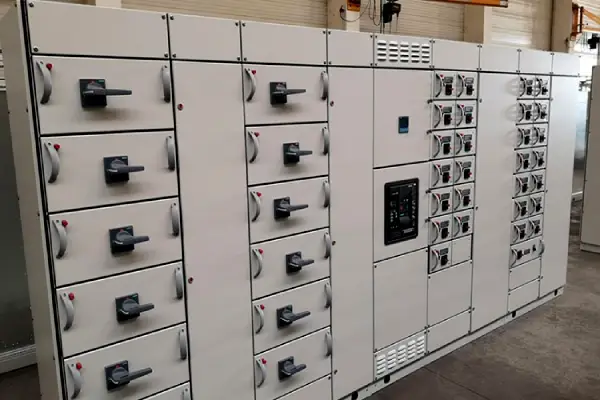

تابلوهای برق امروزی تنها مجموعهای از کلیدها و تجهیزات ساده نیستند؛ بلکه نقش یک مرکز فرماندهی را در سامانههای الکتریکی ایفا میکنند. در میان انواع مختلف تابلوها، تابلو برق کوبیکل جایگاه ویژهای پیدا کرده است. کوبیکل در واقع یک ساختار فلزی مدولار و کاملاً ایمن است که اجزای الکتریکی درون آن در سلولها یا کابینهای مجزا نصب میشوند. این ساختار به گونهای طراحی شده که ضمن افزایش ایمنی، قابلیت اطمینان سیستم توزیع برق و سرعت تعمیرات را به حداکثر برساند. در دنیای امروز که سیستمهای صنعتی و ساختمانی هر لحظه وابستگی بیشتری به انرژی الکتریکی پیدا میکنند، وجود یک تابلو قابل اعتماد ضروری است. به همین دلیل کوبیکلها در پستهای فشار متوسط، کارخانهها، نیروگاهها و تأسیسات درجه یک، به عنوان گزینهای استاندارد و حرفهای شناخته میشوند.
ماهیت و ساختار کوبیکل تابلو برق
کوبیکلها بر اساس فلسفهی ایمنی و جداسازی طراحی میشوند. برخلاف تابلوهای معمولی که در آنها تمام تجهیزات در یک محفظه مشترک قرار میگیرد، در کوبیکل هر تجهیز در یک سلول مستقل نصب میشود. این سلولها از هم جدا هستند و با دیوارههای فلزی و عایق، توانایی مهار خطاهای داخلی مانند قوس الکتریکی را دارند. چنین ساختاری باعث میشود اگر در یک سلول خطای جدی رخ دهد، سلولهای دیگر بدون آسیب باقی بمانند. در سطح طراحی، کوبیکلها بر اساس استانداردهای بینالمللی مانند IEC 61439 یا IEC 62271 ساخته میشوند و این استانداردسازی باعث ارتقای سطح ایمنی و عملکرد آنها شده است.
از منظر مهندسی، یکی از نکات کلیدی در طراحی کوبیکل نحوهی گردش هوای داخل کابینها و مدیریت دمای تجهیزات است. تجهیزات قدرت مثل کلیدهای MCCB، ACB، دژنکتور یا سکسیونر حرارت زیادی تولید میکنند و اگر این گرما به درستی مدیریت نشود، عمر مفید سیستم کاهش مییابد. ساختار سلولی کوبیکل امکان تهویه بهتر، افزایش سطح انتقال حرارت و حتی بهرهگیری از سیستمهای خنککننده اجباری را فراهم میکند.
مزیتهای ایمنی؛ دلیلی برای انتخاب کوبیکل در پروژههای حساس
بزرگترین مزیت تابلوهای کوبیکل سطح ایمنی بسیار بالای آنهاست. در صنعت برق، خطراتی مانند اتصال کوتاه، قوس الکتریکی و برقگرفتگی همواره وجود دارد. قوس الکتریکی بهتنهایی میتواند دمایی بالاتر از ۲۰ هزار درجه سانتیگراد ایجاد کند و خسارات سنگینی به بار آورد. در تابلوهای معمولی، وقوع یک خطا میتواند کل مجموعه را مختل کند، اما در کوبیکل این خطر به یک سلول محدود میشود و ساختار فلزی مستحکم، فشار و حرارت ناشی از خطا را مهار میکند.
جداسازی فیزیکی تجهیزات، باعث کاهش تماس مستقیم تکنسینها با نقاط برقدار میشود و این ویژگی به طور خاص در شبکههای فشار متوسط که معمولاً اطلاعات کمی از وضعیت لحظهای دارند، اهمیت زیادی دارد. علاوه بر این، وجود سیستمهای مکانیکی بینقفلشونده (Interlock) از خطاهای انسانی جلوگیری میکند. برای مثال کاربر نمیتواند کلید را بدون قرار گرفتن در وضعیت صحیح باز یا بسته کند، یا دسترسی به شینهها فقط پس از قطع کامل انرژی امکانپذیر است.
نقش کوبیکل تابلو برق در بهینهسازی بهرهبرداری و تعمیرات
یکی از چالشهای اساسی در سیستمهای برق صنعتی، زمان توقف تجهیزات هنگام تعمیرات است. توقف یک خط تولید یا زیرساخت حیاتی ممکن است خسارات هنگفتی ایجاد کند، بنابراین سرعت و سهولت تعمیر اهمیت زیادی دارد. در کوبیکل به دلیل ماهیت ماژولار، تکنسین میتواند تنها یک سلول را از مدار خارج کرده و تعمیرات لازم را بدون قطع کل تابلو انجام دهد. این موضوع هم در بهرهوری اثرگذار است و هم هزینههای نگهداری را کاهش میدهد.
علاوه بر این، در صورت نیاز به توسعه سیستم، پروژهها مجبور به تعویض کل تابلو نیستند. کافی است سلول جدید به مجموعه اضافه شود. این امکان توسعهپذیری برای شرکتهایی که در آینده قصد افزایش ظرفیت یا افزودن تجهیزات جدید دارند اهمیت ویژهای دارد.
کاربردهای حیاتی کوبیکل در صنعت و ساختمان
کوبیکلها به دلیل ماهیت مقاوم و استاندارد خود، معمولاً در پروژههایی استفاده میشوند که حساسیت عملکرد در آنها بالا است. مهمترین زمینههای کاربرد عبارتاند از:
در پستهای فشار متوسط، کوبیکل نقش اصلی را در توزیع انرژی میان خطوط ورودی و خروجی ایفا میکند. در این پستها کلیدهای قدرت و سیستمهای حفاظتی باید در سطحی مطمئن و قابل کنترل نصب شوند. نیروگاهها و پستهای توزیع شهری نیز از کوبیکل برای مدیریت متمرکز بار و حفاظت شبکه استفاده میکنند.
در صنایع سنگین مانند فولاد، سیمان یا پتروشیمی، نیاز به تجهیزات مقاوم در برابر حرارت، گردوغبار و رطوبت وجود دارد. کوبیکلها با درجه حفاظت بالا (IP) و ساختار مستحکم خود، مناسب چنین محیطهاییاند. همچنین در ساختمانهای بزرگ مانند بیمارستانها، مراکز داده و هتلها که امکان قطع برق وجود ندارد، کوبیکلها نقش مهمی در توزیع مطمئن انرژی دارند.
جزئیات فنی اجزای یک کوبیکل تابلو برق استاندارد
در یک کوبیکل تابلو برق، شینهها معمولاً در سلولی جداگانه قرار میگیرند تا هم ایمنی حفظ شود و هم جریان بالا بدون ایجاد میدان حرارتی خطرناک منتقل شود. کلیدهای قطع و وصل مانند ACB یا دژنکتور در سلولهای مستقل نصب میشوند و معمولاً مجهز به مکانیزم جداشوندهاند تا بتوان بدون ورود به محفظه، آنها را تعمیر کرد.
ترانسهای جریان و ولتاژ، رلههای حفاظتی، تجهیزات اندازهگیری، کابلهای قدرت و کنترل نیز در بخشهای مشخصشده قرار میگیرند. در طراحی کوبیکل سعی میشود سیمکشی و کابلگذاری به صورت منظم انجام شود تا امکان ردیابی و عیبیابی آسان باشد. استفاده از رنگبندی استاندارد، شینهبندی تقویتشده و اتصال زمین متعدد نیز از اصول اصلی ساخت یک کوبیکل استاندارد است.
جایگاه کوبیکل تابلو برق در آینده صنعت برق
با توسعه شبکههای هوشمند (Smart Grid)، نیاز به تابلوهای برق هوشمند نیز افزایش یافته است. کوبیکل تابلو برق به دلیل قابلیت انطباق با تجهیزات هوشمند مانند رلههای دیجیتال، سنسورها و ماژولهای ارتباطی، انتخابی آیندهنگرانه محسوب میشوند. بسیاری از کارخانهها در حال جایگزینی تابلوهای قدیمی با کوبیکلهای جدید هستند تا بتوانند سیستمهای خود را به صورت آنلاین مانیتور و مدیریت کنند.
همچنین با پیشرفت سیستمهای GIS و RMU در شبکههای شهری، کوبیکلها نقش مهمی در کاهش فضای مورد نیاز و افزایش قابلیت اطمینان خواهند داشت. در نیروگاههای تجدیدپذیر نیز، که نوسانات بار زیاد و مدیریت انرژی دشوار است، کوبیکلها با طراحی مدرن میتوانند پایداری بیشتری در شبکه ایجاد کنند.
جمعبندی
کوبیکل تابلو برق تنها یک محفظه فلزی نیست؛ یک سیستم مهندسیشده برای مدیریت، کنترل و ایمنسازی انرژی الکتریکی است. جداسازی سلولی، ایمنی بالا، قابلیت توسعه و سرعت تعمیرات، آن را به انتخاب اول پروژههای بزرگ و حساس تبدیل کرده است. در دنیایی که هر ثانیه قطعی برق میتواند خسارات زیادی ایجاد کند، کوبیکل گزینهای قابل اعتماد است. این تابلو نهتنها سطح ایمنی شبکه را ارتقا میدهد، بلکه بهرهوری، پایداری و عمر مفید تجهیزات را نیز تضمین میکند. به همین دلیل مهندسان برق و طراحان سیستمهای صنعتی، در اکثر پروژههای کلان ترجیح میدهند از تابلوهای کوبیکل بهره ببرند.
