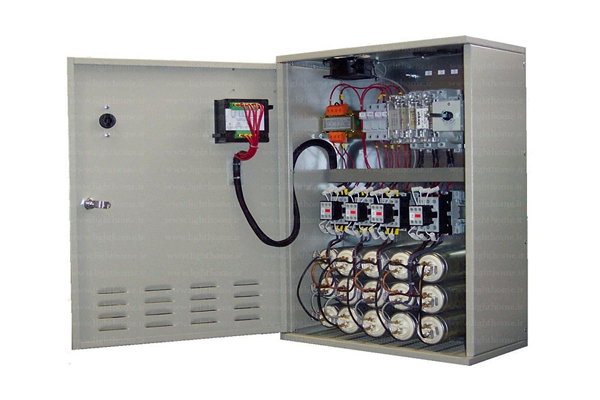

تابلو برق چیست؟
تابلو برق یک محفظه یا جعبه‌ای است که تجهیزات و اجزای الکتریکی مورد نیاز برای کنترل، توزیع و حفاظت از برق در سیستم‌های الکتریکی را در خود جای می‌دهد. این تجهیزات شامل کلیدها، فیوزها، قطع‌کن‌ها، رله‌ها، و تجهیزات حفاظتی می‌شود. تابلوهای برق معمولاً برای ایمنی و سازماندهی بهتر تجهیزات برقی به کار می‌روند و نقش حیاتی در توزیع برق به نقاط مختلف یک ساختمان یا مجموعه صنعتی دارند.
قیمت تابلوبرق در ایران به چه عواملی بستگی دارد؟
قیمت تابلو برق در ایران به عوامل مختلفی وابسته است. اولین عامل مهم، نوع تابلوبرق و کاربرد آن است. تابلوهای برق صنعتی و فشار قوی معمولاً گران‌تر از تابلوهای برق فشار ضعیف و خانگی هستند. همچنین اندازه و ظرفیت تابلو برق نقش کلیدی در قیمت‌گذاری دارد؛ هرچه تابلو بزرگتر و ظرفیت آن بیشتر باشد، هزینه نهایی بالاتر خواهد بود.
عامل بعدی، کیفیت و نوع تجهیزات به‌کار رفته در داخل تابلو است. تجهیزات الکتریکی همچون کلیدها، فیوزها، و رله‌ها از برندهای معتبر و با کیفیت بالاتر معمولاً قیمت بالاتری دارند. جنس بدنه تابلو نیز تأثیرگذار است؛ استفاده از مواد با کیفیت و مقاوم‌تر مانند فلزات ضدزنگ یا پلی‌کربنات می‌تواند قیمت را افزایش دهد.
همچنین نرخ ارز و وارداتی بودن بسیاری از قطعات نیز بر قیمت تابلو برق تأثیر دارد، زیرا نوسانات ارز بر هزینه تهیه قطعات و تجهیزات تأثیر مستقیم می‌گذارد. در نهایت، اگر تابلو برق نیاز به سفارشی‌سازی داشته باشد، این امر می‌تواند هزینه‌ها را به‌طور قابل توجهی افزایش دهد، چرا که نیاز به طراحی و تولید خاصی دارد.
انواع تابلو برق براساس شکل ظاهری کدامند؟
تابلوهای برق براساس شکل ظاهری به چند دسته اصلی تقسیم می‌شوند که هر کدام بر اساس
کاربرد و محیط نصب طراحی شده‌اند. این دسته‌بندی‌ها به منظور ایجاد سهولت در نصب و حفاظت بیشتر از تجهیزات داخلی طراحی می‌شوند. انواع رایج تابلو برق براساس شکل ظاهری عبارت‌اند از:
تابلوبرق ایستاده (فیکس):
این تابلوها به صورت ثابت بر روی زمین نصب می‌شوند و بیشتر در مراکز صنعتی و محیط‌های بزرگ به‌کار می‌روند. ابعاد آن‌ها بزرگتر است و تجهیزات بیشتری را می‌توان درون آن‌ها جای داد.

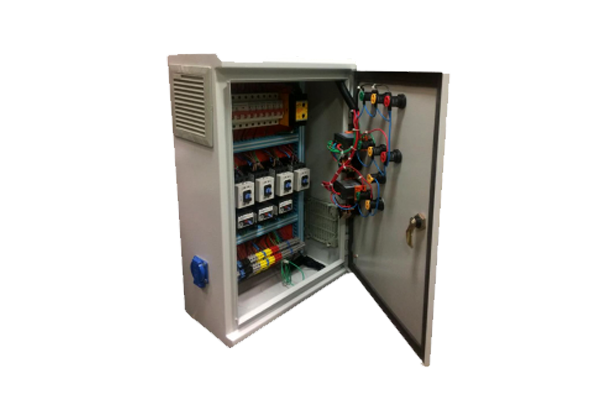

تابلو برق دیواری:
این تابلوها بر روی دیوار نصب می‌شوند و بیشتر در محیط‌های کوچکتر مانند ساختمان‌های مسکونی و تجاری مورد استفاده قرار می‌گیرند. آن‌ها برای توزیع برق محلی مناسب هستند و فضای کمی اشغال می‌کنند.
تابلو برق رک‌مونت:
این نوع تابلوها برای نصب در رک‌های مخصوص طراحی می‌شوند و معمولاً در سیستم‌های شبکه و اتوماسیون مورد استفاده قرار می‌گیرند.
تابلو برق مدولار:
این تابلوها به گونه‌ای طراحی شده‌اند که بتوان بخش‌های مختلف آن را جداگانه مونتاژ و نصب کرد. این قابلیت امکان توسعه و تغییرات در آینده را فراهم می‌کند.
تابلوبرق کشویی (Withdrawable):
این تابلوها دارای یونیت‌های کشویی هستند که می‌توان به راحتی آن‌ها را خارج یا نصب کرد. این ویژگی برای تعمیر و نگهداری آسان مفید است و معمولاً در صنایع و کارخانجات بزرگ کاربرد دارد.
تابلو برق فضای باز (Outdoor):
این تابلوها به گونه‌ای طراحی می‌شوند که در مقابل شرایط جوی مقاومت داشته باشند و در محیط‌های بیرونی نصب شوند. آن‌ها دارای پوشش‌های مقاوم در برابر آب و گرد و غبار هستند.
اجزای یک تابلو برق شامل موارد زیر است:
- کلید اصلی: برای قطع و وصل جریان اصلی برق.
- کلید اتوماتیک: محافظت از سیستم در برابر اضافه جریان و اتصالی.
- فیوزها: حفاظت از مدارها در برابر اضافه جریان.
- کلید مینیاتوری (MCB): قطع مدار در صورت بروز اضافه جریان یا اتصالی.
- رله: وسیله‌ای برای کنترل قطع و وصل مدارهای برقی.
- کنتاکتور: برای کنترل قطع و وصل تجهیزات بزرگتر و صنعتی.
- بی‌متال: محافظت از موتورهای الکتریکی در برابر اضافه‌بار.
- ترمینال‌ها: نقاط اتصال برای ورود و خروج کابل‌ها.
- شمش‌ها (باس‌بار): برای انتقال جریان بین اجزا و مدارهای مختلف.
- چراغ سیگنال: نشان‌دهنده وضعیت عملکرد تابلو.
- ولتمتر و آمپرمتر: اندازه‌گیری ولتاژ و جریان مدار.
- منبع تغذیه (Power Supply): تأمین انرژی برای مدارهای کنترلی.
- ترانس جریان (CT): کاهش جریان برای اندازه‌گیری یا حفاظت.
- ترانس ولتاژ (PT): کاهش ولتاژ برای اندازه‌گیری یا حفاظت.
- تایمر: کنترل زمان‌بندی عملیات.
- ارتینگ (Earthing): سیستم زمین برای ایمنی بیشتر.
- فن یا سیستم تهویه: برای خنک‌سازی تابلو.
- PLC (Programmable Logic Controller): برای کنترل فرآیندهای اتوماتیک.
اجزا سازنده بدنه تابلو برق کدامند؟
بدنه‌تابلو برق معمولاً از جنس‌های مختلفی ساخته می‌شود که هرکدام ویژگی‌های خاص خود را دارند. برخی از رایج‌ترین مواد مورد استفاده برای ساخت بدنه تابلو برق عبارت‌اند از:
- فولاد گالوانیزه: یکی از محبوب‌ترین مواد برای ساخت بدنه تابلو است. فولاد گالوانیزه مقاوم در برابر خوردگی و زنگ‌زدگی است و به همین دلیل برای محیط‌های صنعتی و محیط‌های باز مناسب است.
- فولاد با پوشش پودری (Powder Coated Steel): این نوع فولاد با پوشش پودری رنگ‌شده، مقاومت بیشتری در برابر رطوبت و خوردگی دارد و ظاهر زیباتری نیز ایجاد می‌کند.
- آلومینیوم: سبک و مقاوم در برابر خوردگی، مناسب برای تابلوهای برق در محیط‌های با شرایط جوی سخت یا کاربردهایی که نیاز به وزن سبک‌تر دارند.
- پلاستیک (پلی‌کربنات یا ABS): بدنه‌های پلاستیکی معمولاً در تابلوهای‌برق کوچکتر و برای کاربردهای خاص یا محیط‌های داخلی استفاده می‌شوند. این مواد عایق الکتریکی هستند و در برابر ضربه مقاوم می‌باشند.
- فولاد ضدزنگ (Stainless Steel): این ماده به دلیل مقاومت بسیار بالای خود در برابر خوردگی و زنگ‌زدگی در محیط‌های مرطوب و خورنده، مانند صنایع غذایی یا محیط‌های دریایی، به کار می‌رود.
