شفت الکتروموتور یکی از اجزای اصلی و حیاتی در عملکرد موتورهای الکتریکی است. این قطعه وظیفه انتقال انرژی مکانیکی تولید شده توسط موتور به سایر اجزای دستگاه یا ماشینآلات را بر عهده دارد. در ادامه به تعریف شفت، جنسهای رایج آن، عملکرد و ویژگیهای اصلی این قطعه پرداخته میشود.
شفت الکتروموتور چیست؟

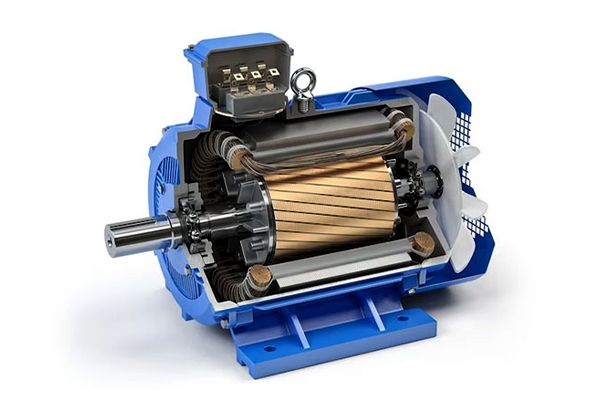

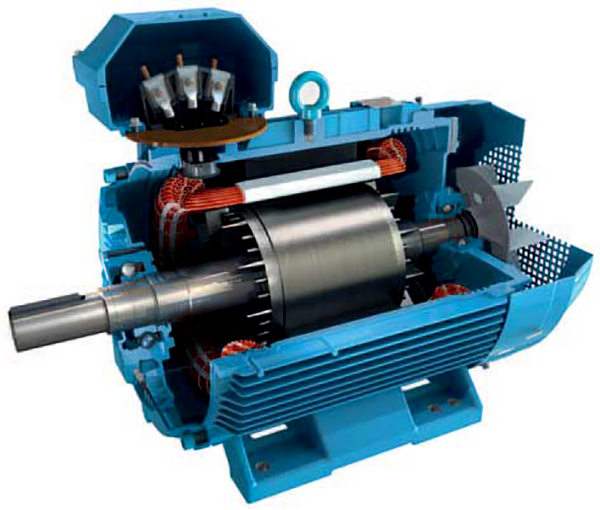

شفت الکتروموتور یک محور استوانهای شکل است که در مرکز موتور قرار دارد. این قطعه به روتور متصل شده و به واسطهی حرکت چرخشی که روتور تولید میکند، انرژی مکانیکی را به بیرون منتقل میکند. شفت معمولاً به تجهیزات دیگری مانند پمپها، گیربکسها، پروانهها و چرخدندهها متصل میشود.
جنس شفت الکتروموتور چیست؟
جنس شفت به دلیل فشارها و تنشهایی که تحمل میکند، باید بسیار مقاوم و بادوام باشد. برخی از رایجترین مواد مورد استفاده برای ساخت شفت الکتروموتور عبارتند از:
- فولاد کربنی: این ماده به دلیل استحکام بالا، هزینه مناسب و قابلیت ماشینکاری، یکی از پرکاربردترین مواد در ساخت شفت است.
- فولاد آلیاژی: این نوع فولاد به دلیل افزودنیهایی مانند کروم، نیکل و مولیبدن، مقاومت بیشتری در برابر خوردگی و حرارت دارد و برای کاربردهای خاص مورد استفاده قرار میگیرد.
- فولاد ضد زنگ (استنلس استیل): برای محیطهایی که احتمال زنگزدگی و خوردگی بالا است، از این نوع فولاد استفاده میشود.
- آلومینیوم: در کاربردهایی که وزن کم اهمیت بالایی دارد، آلومینیوم به عنوان مادهای سبک و مقاوم مورد استفاده قرار میگیرد.
- تیتانیوم: این ماده به دلیل مقاومت بالا در برابر خوردگی و وزن سبک، در صنایع پیشرفتهای مانند هوافضا و پزشکی استفاده میشود.
عملکرد شفت الکتروموتور به چه صورت است؟
عملکرد شفت به سه مرحله اصلی تقسیم میشود:
- انتقال انرژی: زمانی که جریان الکتریکی وارد موتور میشود، روتور شروع به چرخش میکند و شفت که به روتور متصل است، این انرژی چرخشی را به تجهیزات متصل منتقل میکند.
- پشتیبانی از قطعات متحرک: شفت علاوه بر انتقال انرژی، به عنوان تکیهگاهی برای روتور عمل میکند و تعادل سیستم را حفظ میکند.
- تحمل تنشها و بارها: شفت باید بتواند نیروهای محوری، شعاعی و گشتاورهای وارد شده از طرف تجهیزات متصل را تحمل کند. این ویژگی نیازمند طراحی دقیق و استفاده از مواد مقاوم است.
ویژگیهای اصلی شفت الکتروموتور کدامند؟
- دقت بالا در ساخت: شفت باید دارای دقت ابعادی بسیار بالایی باشد تا از هرگونه لرزش و عدم تعادل جلوگیری شود.
- مقاومت در برابر سایش و خوردگی: به دلیل تماس مداوم با سایر اجزا، شفت باید دارای سطحی سخت و مقاوم در برابر سایش باشد.
- تحمل دما: در محیطهایی که حرارت بالاست، شفت باید بتواند دماهای بالا را تحمل کند بدون اینکه تغییر شکل دهد.
- انعطافپذیری مناسب: شفت نباید بیش از حد شکننده باشد و باید تا حدی قابلیت انعطاف داشته باشد تا در برابر ضربهها و شوکها مقاوم باشد.
مشکلات و نگهداری شفت الکتروموتور
شفت الکتروموتور ممکن است در طول زمان دچار مشکلاتی شود که عملکرد موتور را تحت تأثیر قرار میدهد. برخی از مشکلات رایج عبارتند از:
- لرزش و عدم تعادل: این مشکل ممکن است به دلیل خرابی بلبرینگها یا تغییر شکل شفت رخ دهد.
- خوردگی: در محیطهای مرطوب یا خورنده، سطح شفت ممکن است دچار زنگزدگی شود.
- سایش: تماس مداوم شفت با یاتاقانها و سایر اجزا ممکن است منجر به سایش سطح آن شود.
نگهداری و پیشگیری
برای افزایش عمر شفت و جلوگیری از مشکلات احتمالی، اقدامات زیر توصیه میشود:
- روغنکاری منظم: استفاده از روانکارهای مناسب برای کاهش اصطکاک و سایش.
- بازرسی دورهای: بررسی وضعیت شفت و سایر اجزا برای شناسایی مشکلات احتمالی.
- استفاده از مواد با کیفیت: در صورت نیاز به تعویض شفت، از مواد با کیفیت و مناسب استفاده شود.
- محافظت در برابر خوردگی: استفاده از پوششهای ضد زنگ یا مواد مقاوم در برابر خوردگی.
انواع الکتروموتور کدامند؟
-
شفت انتقال (Transmission Shaft)
شفت انتقال برای جابهجایی نیرو بین یک منبع نیرو و دستگاههای متصل به آن طراحی می شود. این شفتها معمولاً به صورت پلکانی ساخته میشوند و دارای قسمتهایی برای نصب چرخدنده، توپی یا قرقره هستند که به انتقال حرکت کمک میکنند.
ویژگیها:
دارای طراحی پلکانی برای نصب اجزا.
مناسب برای انتقال نیرو در مسافتهای طولانی.
قابلیت استفاده در سیستمهای پیچیده صنعتی.
کاربردها:
1.شفتهای بالای سر (Overhead Shafts).
2.شفتهای خط تولید (Line Shafts).
3.شفتهای پیشخوان (Counter Shafts).
4.شفتهای مورد استفاده در کارخانهها.
-
شفت اکسل یا محور (Axle Shaft)
شفت اکسل برای پشتیبانی از عناصر چرخشی مانند چرخها طراحی می شود. این شفتها معمولاً در محفظههایی با یاتاقان قرار میگیرند. برخلاف سایر شفتها، محور اکسل اغلب ثابت است و خود چرخشی ندارد.
ویژگیها:
تحمل بارهای سنگین شعاعی.
معمولاً ثابت و غیر چرخشی.
کاربردها:
1.بهعنوان محور در وسایل نقلیه مانند خودروها و کامیونها.
2.محور چرخ در ماشینآلات صنعتی.
-
شفت اسپیندل (Spindle Shaft)
این شفتها کوتاه و برای چرخش طراحی شدهاند. شفت اسپیندل نقش مهمی در نگهداری ابزار یا قطعه کار در ماشینآلات دارد و بهطور گسترده در دستگاههای صنعتی استفاده میشود.
ویژگیها:
طراحی کوتاه برای کارهای دقیق.
تحمل سرعتهای بالا و نیروهای محوری.
کاربردها:
1.دوک دستگاه تراش.
2.ابزارگیر در ماشینهای فرز.
3.بخش چرخان در ماشینآلات برش و تراش.
-
شفت ماشین (Machine Shaft)
شفتهای ماشین بخشی از مجموعه داخلی دستگاهها هستند و معمولاً بهعنوان یک جزء حیاتی از ماشینآلات در نظر گرفته میشوند. این شفتها بخشی از ساختار کلی دستگاه بوده و مستقیماً در عملکرد ماشین نقش دارند.
ویژگیها:
طراحی برای تحمل نیروهای پیچیده.
بخشی از ساختار اصلی دستگاه.
کاربردها:
1.میللنگ در موتور خودرو.
2.شفتهای پمپها و کمپرسورها.
3.شفتهای ماشینآلات صنعتی.
جمعبندی
شفت الکتروموتور به عنوان یکی از اجزای کلیدی موتورهای الکتریکی، نقش بسیار مهمی در انتقال انرژی مکانیکی، پشتیبانی از قطعات متحرک و تحمل تنشها دارد. انتخاب جنس مناسب، طراحی دقیق و نگهداری منظم از این قطعه میتواند تأثیر قابل توجهی بر عملکرد و عمر مفید موتور داشته باشد. شناخت ویژگیها و کاربردهای شفت، به مهندسان و تکنسینها کمک میکند تا بهترین گزینه را برای نیازهای خاص خود انتخاب کنند.
