ترمز الکتروموتور یکی از اجزای کلیدی در سیستمهای محرکه صنعتی است که با هدف کنترل دقیق حرکت، ایجاد توقف ایمن و جلوگیری از هرگونه حرکت ناخواسته شفت موتور بهکار میرود. در بسیاری از تجهیزات صنعتی، وجود ترمز نهتنها یک انتخاب بلکه یک الزام ایمنی محسوب میشود. ماشینآلاتی مانند آسانسورها، جرثقیلها، نوار نقالهها و دستگاههای بستهبندی بدون وجود یک سیستم ترمز مطمئن، عملکرد صحیح و ایمن نخواهند داشت.
این مقاله با هدف ارائه یک شناخت جامع، به بررسی عملکرد ترمز الکتروموتور، انواع آن و ویژگیهایی میپردازد که انتخاب این تجهیز را تحت تأثیر قرار میدهد. ساختار مقاله به گونهای است که هم برای متخصصین فنی و هم برای مدیران صنعتی قابل استفاده باشد.
ترمز الکتروموتور چیست؟
ترمز الکتروموتور تجهیزی است که بر روی بدنه یا انتهای شفت موتور نصب میشود و وظیفه دارد در زمان صدور فرمان توقف یا قطع برق، حرکت موتور را بهصورت سریع و ایمن متوقف کند. این توقف ممکن است به دو شکل انجام شود: توقف اصطکاکی یا توقف مغناطیسی.

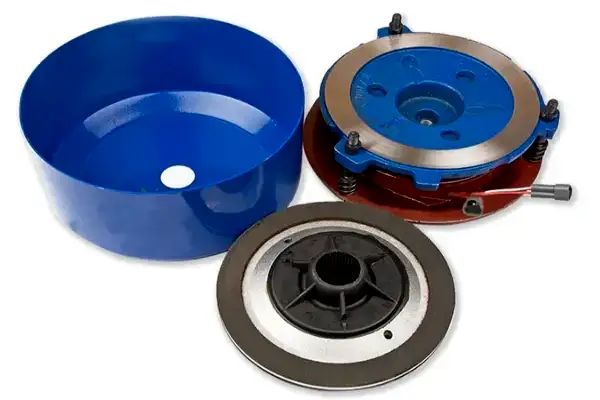

در حالت کلی، ترمز از چند جزء اصلی تشکیل شده است: سیمپیچ مغناطیسی، دیسک، کفشک یا صفحه اصطکاکی، فنرهای فشاردهنده و هوزینگ. هنگامی که ترمز فعال میشود، صفحات اصطکاکی با اعمال فشار روی دیسک، انرژی حرکتی شفت را جذب و آن را متوقف میکنند.
اهمیت این تجهیز زمانی بیشتر نمایان میشود که در سیستمهایی با بارهای سنگین یا حساس، کنترل دقیق حرکت ضروری باشد. در چنین شرایطی، توقف ناگهانی یا کنترل نشده میتواند خسارات سنگینی ایجاد کند. به همین دلیل، ترمز موتور در بسیاری از ماشینآلات به عنوان یک ابزار کنترلی ضروری شناخته میشود.
انواع ترمز الکتروموتور کدامند؟
ترمزهای الکتروموتور با توجه به نوع انرژی مصرفی، ساختار داخلی و نحوه عملکرد به چند گروه اصلی تقسیم میشوند. در ادامه، مهمترین و پرکاربردترین انواع آن را بررسی میکنیم.
۱. ترمز الکترومغناطیسی
ترمزهای الکترومغناطیسی رایجترین و شناختهشدهترین نوع ترمز موتور هستند. این ترمزها معمولاً به صورت «نرمالی بسته» طراحی میشوند؛ یعنی در حالت بدون برق فعالاند. هنگام عبور جریان از سیمپیچ، میدان مغناطیسی ایجاد شده و صفحه ترمز از دیسک جدا میشود، در نتیجه موتور آزادانه حرکت میکند. اما به محض قطع جریان، فنرها صفحه را روی دیسک فشار میدهند و موتور متوقف میشود.
مزیت اصلی این نوع ترمز واکنش سریع و قابلیت توقف ایمن در صورت قطع برق است. به همین دلیل در تجهیزات حمل بار، نوار نقالهها و آسانسورها بسیار محبوب است.
۲. ترمزهای DC
در این نوع ترمزها، سیمپیچ با جریان مستقیم تحریک میشود. انرژی لازم توسط یکسوکننده یا رکتیفایر تأمین میشود که جریان AC ورودی را به DC تبدیل میکند.
ترمزهای DC نسبت به انواع دیگر عملکرد یکنواختتر دارند و لرزش کمتری هنگام توقف ایجاد میکنند.
این ویژگیها باعث میشود در ماشینآلات دقیق مانند CNC، دستگاههای بستهبندی و تجهیزات اتوماسیون صنعتی، گزینهای ایدهآل باشند.
۳. ترمزهای AC
ترمز AC مستقیماً با جریان متناوب کار میکند و معمولاً برای موتورهایی با توان بالا به کار میرود. این نوع ترمزها قدرت توقف بیشتری فراهم میکنند و از نظر ساختاری سادهتر هستند.
از آنجا که سیمپیچ AC میتواند در توانهای بالا بسیار کارآمد باشد، از این نوع ترمز بیشتر در جرثقیلهای سنگین، تجهیزات معدنی و الکتروموتورهای بزرگ صنعتی استفاده میشود.
۴. ترمز مغناطیس دائم
در این نوع ترمزها، ایجاد نیروی ترمز با استفاده از آهنربای دائم صورت میگیرد. این ترمزها بسیار ایمن هستند زیرا حتی بدون برق نیز فعال باقی میمانند. برای آزاد کردن شفت موتور باید جریان الکتریکی وارد سیمپیچ شود تا میدان مغناطیسی آهنربای دائم خنثی شود.
ترمزهای مغناطیس دائم به دلیل کارکرد بسیار مطمئن، در سیستمهای حساس مانند آسانسورهای مدرن، رباتیک، تجهیزات پزشکی و ماشینآلات دقیق مورد توجه قرار گرفتهاند.
۵. ترمزهای دیسکی و کلاچ–ترمز
در برخی تجهیزات صنعتی، نیاز به ترکیب ترمز و کلاچ برای کنترل انتقال گشتاور وجود دارد. ترمزهای دیسکی یا ترکیبی (کلاچ–ترمز) این امکان را فراهم میکنند. این سیستمها علاوه بر توقف، قابلیت اتصال یا جداسازی دو قسمت محور را نیز در اختیار کاربر قرار میدهند.
این نوع ترمز بیشتر در دستگاههای پرس، دستگاههای چاپ رول به رول، ماشینآلات نساجی و خطوط مونتاژ کاربرد دارد.
کاربردهای ترمز الکتروموتور
کاربرد ترمزهای الکتروموتور بسیار گسترده است و تقریباً در هر صنعت که نیاز به کنترل حرکت وجود دارد، از آنها استفاده میشود. در ادامه، مهمترین حوزههای کاربردی این تجهیز بررسی میشود.
۱. ترمز الکتروموتور در آسانسورها و بالابرها
مهمترین کاربرد ترمز در زمینه حملونقل عمودی است. ترمزهای مورد استفاده در آسانسورها باید قابلیت عملکرد ایمن در شرایط اضطراری را داشته باشند. هنگام قطع برق، ترمز بلافاصله فعال شده و از سقوط کابین جلوگیری میکند. این ویژگی، ترمز الکترومغناطیسی و مغناطیس دائم را به انتخاب اصلی در صنعت آسانسور تبدیل کرده است.
۲. جرثقیلها و تجهیزات جابهجایی بار
در جرثقیلهای سقفی، دروازهای و بالابرهای صنعتی، ترمز باید توان توقف بارهای سنگین را داشته باشد. به همین دلیل از ترمزهای AC و DC پرقدرت استفاده میشود. کنترل دقیق حرکت بار، جلوگیری از لغزش و ایجاد توقف نرم از مهمترین وظایف این ترمزها است.
۳. ترمز الکتروموتور در نوار نقالهها
در خطوط نوار نقاله صنعتی، کنترل حرکت نقش مهمی در بهرهوری دارد. ترمزهای الکترومغناطیسی معمولاً در این سیستمها به کار میروند و توقف آنی، ایمن و کملرزش برای جلوگیری از آسیب به محصولات فراهم میکنند.
۴. ماشینآلات بستهبندی و خطوط تولید
توقف لحظهای و دقیق در دستگاههای بستهبندی اهمیت زیادی دارد. در این حوزه معمولاً از ترمزهای DC استفاده میشود که توقف نرمی ایجاد کرده و کنترل بیشتری به اپراتور میدهند.
۵. صنایع نساجی و چاپ
ماشینآلات نساجی و چاپ به حرکتهای متناوب و توقفهای سریع نیاز دارند. به همین دلیل ترمز باید توانایی تحمل تعداد زیادی سیکل کاری در شبانهروز را داشته باشد. ترمزهای ترکیبی کلاچ–ترمز یا دیسکی برای این کاربردها مناسبتر هستند.
مزایای استفاده از ترمز الکتروموتور
استفاده از ترمز مناسب میتواند مزایای بسیار مهمی برای سیستم ایجاد کند، از جمله:
- افزایش ایمنی سیستم و اپراتورها
- کاهش احتمال بروز حوادث در توقفهای ناگهانی
- افزایش دقت در کنترل حرکت
- جلوگیری از ضربه به مجموعه انتقال قدرت
- کاهش استهلاک موتور و گیربکس
- بهبود کیفیت و سرعت فرآیند تولید
جمعبندی
ترمز الکتروموتور یکی از تجهیزات حیاتی در سیستمهای صنعتی است که وظیفه کنترل حرکت و ایجاد توقف مطمئن را برعهده دارد. با توجه به گوناگونی کاربردها، انواع مختلفی از ترمز شامل الکترومغناطیسی، DC و AC، مغناطیس دائم و مدلهای ترکیبی وجود دارد که هر کدام مزایا و کاربردهای خاص خود را دارند. انتخاب صحیح ترمز میتواند تأثیر قابل توجهی بر بهرهوری، ایمنی و طول عمر تجهیزات داشته باشد.
