مدار الکتریکی یکی از بنیادی‌ترین مفاهیم در علم برق و الکترونیک است که نقش اساسی در عملکرد تمامی تجهیزات الکتریکی و الکترونیکی ایفا می‌کند. از ساده‌ترین لامپ‌ها و باتری‌ها گرفته تا پیچیده‌ترین مدارهای رایانه‌ای، همه و همه بر پایه اصول مدار الکتریکی طراحی و عمل می‌کنند. درک صحیح از ساختار و عملکرد مدارهای الکتریکی نه‌تنها برای دانشجویان و مهندسان ضروری است، بلکه برای علاقه‌مندان به تکنولوژی و نوآوری نیز اهمیت بالایی دارد.
تعریف مدار الکتریکی

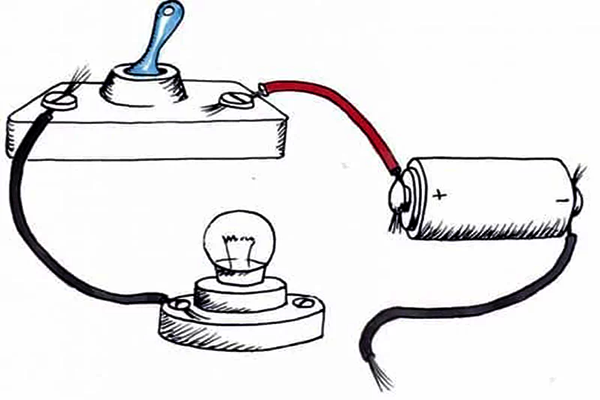

مدار الکتریکی به مسیری بسته گفته می‌شود که جریان الکتریکی در آن از منبعی نظیر باتری یا ژنراتور شروع شده و از طریق اجزای مختلفی مانند مقاومت، خازن، سلف، لامپ، و… عبور کرده و به نقطه شروع خود بازمی‌گردد. این مسیر می‌تواند بسیار ساده یا به شدت پیچیده باشد، اما اصل مشترک در تمامی آن‌ها، وجود یک جریان پیوسته از الکترون‌ها است.
اجزای اصلی مدار الکتریکی
منبع تغذیه (Power Source):
تأمین‌کننده انرژی الکتریکی مدار، مانند باتری یا منبع ولتاژ متناوب (AC).
رسانا (Conductors):
معمولاً سیم‌های مسی یا آلومینیومی که مسیر جریان را فراهم می‌کنند.
مقاومت (Resistor):
محدودکننده جریان، تنظیم‌کننده ولتاژ و تولیدکننده گرما.
خازن (Capacitor):
ذخیره‌سازی انرژی به صورت بار الکتریکی و آزادسازی آن در زمان مناسب.
سلف (Inductor):
عنصر ذخیره‌کننده انرژی در میدان مغناطیسی، معمولاً در فیلترها و نوسان‌سازها به کار می‌رود.
کلید (Switch):
برای قطع و وصل کردن مدار استفاده می‌شود.
مصرف‌کننده (Load):
هر وسیله‌ای که انرژی الکتریکی را مصرف کند، مانند لامپ، موتور یا بلندگو.
انواع مدارهای الکتریکی

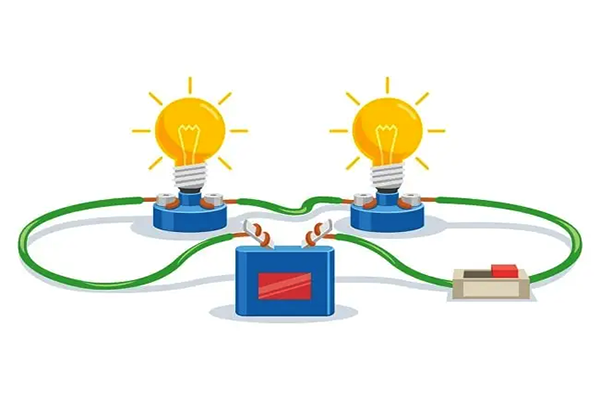

1. مدار سری (Series Circuit)
در این نوع مدار، اجزا به صورت پشت سر هم قرار می‌گیرند، یعنی جریان از یک مسیر واحد عبور می‌کند. اگر یک جزء قطع شود، جریان کل مدار متوقف خواهد شد.
ویژگی‌ها:
- جریان در تمام اجزا یکسان است.
- ولتاژ بین اجزا تقسیم می‌شود.
- مقاومت کلی برابر مجموع مقاومت‌ها است.
2. مدار موازی (Parallel Circuit)
در مدار موازی، اجزا به گونه‌ای متصل می‌شوند که چند مسیر برای عبور جریان وجود دارد. در این حالت، اگر یک جزء قطع شود، بقیه مدار همچنان فعال باقی می‌ماند.
ویژگی‌ها:
- ولتاژ در تمام شاخه‌ها یکسان است.
- جریان در شاخه‌ها تقسیم می‌شود.
- مقاومت کل کمتر از کوچک‌ترین مقاومت موجود است.
3. مدار ترکیبی (Mixed Circuit)
ترکیبی از مدار سری و موازی است و معمولاً در کاربردهای واقعی و صنعتی دیده می‌شود. تحلیل این مدارها نیاز به محاسبات دقیق‌تری دارد.
تحلیل مدار الکتریکی
برای درک و طراحی مدارها، نیاز به روش‌های تحلیل داریم. دو روش مهم عبارتند از:
1. قانون اهم (Ohm’s Law)
رابطه بین ولتاژ (V)، جریان (I) و مقاومت (R) را بیان می‌کند:
V=I×R
2. قوانین کیرشهف (Kirchhoff’s Laws)
قانون جریان کیرشهف (KCL): مجموع جریان‌های ورودی و خروجی در یک گره برابر است.
قانون ولتاژ کیرشهف (KVL): مجموع ولتاژهای موجود در یک حلقه بسته برابر صفر است.
کاربردهای مدار الکتریکی
مدارهای الکتریکی در تمامی بخش‌های زندگی ما نقش دارند. از خانه و خودرو گرفته تا گوشی‌های هوشمند و شبکه‌های مخابراتی. برخی کاربردهای رایج عبارتند از:
- مدارهای روشنایی در منازل، خیابان‌ها و ساختمان‌ها
- مدارهای قدرت در کارخانه‌ها و پست‌های برق
- مدارهای دیجیتال در رایانه‌ها، موبایل‌ها و تجهیزات پزشکی
- مدارهای کنترل و اتوماسیون در خطوط تولید و سیستم‌های هوشمند
ایمنی در مدارهای الکتریکی
کار با مدارهای الکتریکی بدون رعایت نکات ایمنی می‌تواند منجر به آسیب جدی یا حتی مرگ شود. برخی از نکات ایمنی عبارتند از:
- استفاده از فیوز و قطع‌کننده مدار
- بررسی عایق بودن سیم‌ها
- کار نکردن با مدارهای فعال بدون ابزار ایمنی
- استفاده از دستکش و تجهیزات محافظ
طراحی مدار الکتریکی به چه صورت انجام می شود؟
برای طراحی یک مدار مؤثر، مراحل زیر باید طی شود:
- تعیین هدف مدار: مشخص کردن وظیفه‌ای که مدار باید انجام دهد.
- انتخاب اجزا: انتخاب مناسب‌ترین مقاومت‌ها، منابع تغذیه، و سایر اجزا.
- طراحی شماتیک: رسم نقشه مدار با استفاده از نرم‌افزارهایی مانند Proteus، Multisim یا KiCad.
- شبیه‌سازی: بررسی صحت عملکرد مدار پیش از ساخت فیزیکی.
- ساخت و تست: مونتاژ مدار روی برد بُرد و آزمایش عملی آن.
جریان الکتریکی در مدار الکتریکی
جریان الکتریکی یکی از مفاهیم پایه‌ای در مدارالکتریکی است. در واقع جریان، به حرکت بارهای الکتریکی (معمولاً الکترون‌ها) در یک رسانا مانند سیم مسی گفته می‌شود. وقتی دو نقطه در مدار دارای اختلاف پتانسیل (ولتاژ) باشند، بارهای منفی از ناحیه پتانسیل پایین‌تر به ناحیه پتانسیل بالاتر حرکت می‌کنند. اما در فیزیک، جهت جریان الکتریکی به‌صورت قراردادی از قطب مثبت به قطب منفی منبع در نظر گرفته می‌شود. جریان در مدار می‌تواند مستقیم (DC) یا متناوب (AC) باشد. در جریان مستقیم، جهت حرکت بارها ثابت است، مانند باتری. اما در جریان متناوب، جهت جریان به‌صورت منظم تغییر می‌کند، مانند برق شهری.
کنترل جریان‌الکتریکی در مدار برای عملکرد صحیح دستگاه‌ها و جلوگیری از آسیب به اجزای آن بسیار مهم است؛ به همین دلیل در مدارها از مقاومت‌ها، فیوزها و مدارهای حفاظتی استفاده می‌شود.
نتیجه‌گیری
مدار الکتریکی ستون فقرات فناوری مدرن محسوب می‌شود. فهم دقیق مفاهیم پایه‌ای مانند جریان، ولتاژ، مقاومت و ساختار مدارها، زمینه‌ساز ورود به دنیای مهندسی برق و طراحی سیستم‌های پیچیده‌تر است. با رشد روزافزون تکنولوژی، تسلط بر دانش مدارهای الکتریکی نه‌تنها مزیت رقابتی محسوب می‌شود، بلکه در بسیاری از صنایع یک نیاز حیاتی است.
