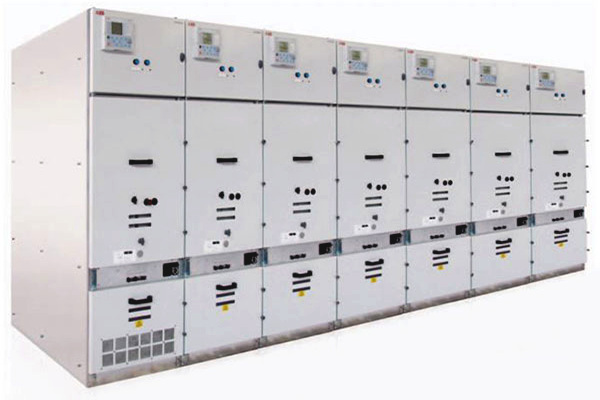

تابلو AIS، که مخفف Air Insulated Switchgear است، یکی از متداولترین و پرکاربردترین انواع تابلوهای برق در صنایع، شبکههای توزیع انرژی و پروژههای بزرگ نیروگاهی محسوب میشود. در این تابلوها، عایقبندی بین تجهیزات هادی و بخشهای تحت ولتاژ با استفاده از هوا انجام میشود، که همین موضوع باعث میشود طراحی آن نسبت به تابلوهای GIS سادهتر و مقرونبهصرفهتر باشد. تابلو AIS به دلیل سهولت در نصب، نگهداری و تعمیر، و همچنین هزینه پایینتر نسبت به تابلوهای عایق گازی، همچنان جایگاه ویژهای در پروژههای برق صنعتی و شهری دارد.
با پیشرفت فناوری و افزایش نیاز به پایداری شبکههای توزیع و انتقال برق، شناخت دقیق ساختار، کاربردها، مزایا و محدودیتهای تابلو AIS برای مهندسین برق، بهرهبرداران و مدیران پروژه اهمیت ویژهای یافته است. این مقاله با تمرکز بر تمامی جنبههای تابلو AIS، سعی دارد اطلاعات جامع و کاربردی در اختیار خواننده قرار دهد.
ساختار و اجزای تابلو AIS
تابلو AIS از مجموعهای از تجهیزات تشکیل شده است که هر یک نقش حیاتی در عملکرد ایمن و پایدار شبکه برق دارند. این تجهیزات شامل:
1. کلید قدرت یا بریکر
بریکر وظیفه قطع و وصل جریان برق را در شرایط عادی و اضطراری دارد. این قطعه از مهمترین بخشهای تابلو AIS است و عملکرد صحیح آن برای ایمنی کل سیستم ضروری است.
2. سکسیونر و کلیدهای قطع و وصل
سکسیونرها به منظور جداسازی بخشهای مختلف مدار طراحی شدهاند. این تجهیزات به اپراتورها اجازه میدهند که بدون خاموش کردن کل سیستم، بخشی از شبکه را برای تعمیرات یا نگهداری ایزوله کنند.
3. شینهها (Busbar)
شینهها جریان برق را بین تجهیزات مختلف تابلو منتقل میکنند. جنس و طراحی شینهها نقش مهمی در کاهش تلفات انرژی و افزایش پایداری سیستم دارد.
4. ترانس جریان و ولتاژ
این ترانسها جریان و ولتاژ را برای اندازهگیری و کنترل در سیستمهای حفاظتی و کنترلی ارائه میدهند. بدون آنها، عملکرد رلههای حفاظتی و مانیتورینگ شبکه امکانپذیر نیست.
5. رلههای حفاظتی و کنترلی
رلهها وظیفه حفاظت سیستم در برابر اضافهبار، اتصال کوتاه، خطاهای فاز و سایر اختلالات را بر عهده دارند. طراحی صحیح و تست منظم رلهها برای جلوگیری از آسیبهای جدی به تجهیزات ضروری است.
6. کابلها و ترمینالها
کابلها و ترمینالها جریان را بین تجهیزات مختلف برقرار میکنند و طراحی استاندارد آنها برای جلوگیری از ایجاد نویز و اتلاف انرژی اهمیت دارد.
7. بدنه تابلو
بدنه فلزی یا کامپوزیتی تابلو AIS باید مقاومت مکانیکی و حرارتی کافی داشته باشد و مجهز به تهویه مناسب برای جلوگیری از تجمع حرارت شود. فاصله هوایی بین فازها و زمین در این تابلو توسط هوا تأمین میشود و باید استانداردهای ایمنی رعایت شود.
کاربردهای تابلو AIS
تابلو AIS به دلیل مزایای متعدد، در حوزههای مختلف صنعتی و شبکههای توزیع انرژی استفاده میشود. مهمترین کاربردها عبارتند از:
- پستهای توزیع برق شهری و صنعتی: AIS یکی از اصلیترین گزینهها برای پستهای فشار متوسط است و در تأمین برق مناطق شهری و صنعتی نقش کلیدی دارد.
- نیروگاهها و پالایشگاهها: در نیروگاههای حرارتی، برقآبی و گازی، تابلو AIS برای مدیریت جریانهای بزرگ برق و حفاظت تجهیزات استفاده میشود.
- صنایع سنگین: صنایع فولاد، سیمان، پتروشیمی و خودروسازی از AIS برای کنترل و انتقال برق با قابلیت اطمینان بالا بهره میبرند.
- ساختمانهای عمومی و مراکز داده: بیمارستانها، مراکز داده و ساختمانهای اداری از AIS برای مدیریت شبکه برق داخلی و تضمین پایداری سیستم استفاده میکنند.
- کارخانجات تولیدی و مجتمعهای صنعتی: کنترل جریان و حفاظت تجهیزات تولیدی و ماشینآلات حساس توسط تابلو AIS انجام میشود.
مزایا و محدودیتهای تابلو AIS
مزایا
تابلو AIS به دلیل طراحی ساده و دسترسی آسان به تجهیزات داخلی، دارای مزایای متعددی است که باعث ادامه استفاده گسترده از آن شده است:
- هزینه کمتر نسبت به تابلوهای GIS: عدم نیاز به تجهیزات گرانقیمت عایق گازی باعث کاهش هزینههای نصب و نگهداری میشود.
- نصب و راهاندازی سادهتر: پیچیدگی کمتر طراحی باعث سهولت در نصب و راهاندازی میشود.
- دسترسی آسان به تجهیزات داخلی: امکان بازدید، تعمیر و تعویض قطعات بدون نیاز به تخلیه گاز یا شرایط ویژه فراهم است.
- قطعات استاندارد و قابل تعویض: قطعات داخلی AIS بهصورت استاندارد تولید میشوند و در بازار به راحتی در دسترس هستند.
- امکان توسعه و ارتقا سیستمهای حفاظتی: طراحی انعطافپذیر AIS امکان اضافه کردن تجهیزات جدید یا ارتقا سیستم را فراهم میکند.
محدودیتهای تابلو AIS
با وجود مزایای متعدد، تابلو AIS محدودیتهایی نیز دارد:
- ابعاد بزرگتر و نیاز به فضای نصب بیشتر: فاصله هوایی استاندارد میان فازها باعث افزایش حجم تابلو میشود.
- حساسیت به شرایط محیطی: گرد و غبار، رطوبت، آلودگی و تغییرات دمایی میتواند عملکرد تجهیزات را تحت تأثیر قرار دهد.
- کاهش ایمنی در شرایط نامناسب آبوهوایی: در محیطهای باز یا آلوده، احتمال خطا یا آسیب به تجهیزات بیشتر است.
این محدودیتها باعث میشوند که در محیطهای خاص و فضای محدود، تابلو GIS بهعنوان جایگزین استفاده شود.
استانداردها و ایمنی تابلو AIS
تابلو AIS باید مطابق با استانداردهای بینالمللی و ملی طراحی و ساخته شود. مهمترین استانداردها عبارتاند از:
- IEC 62271: استاندارد بینالمللی تابلوهای فشارقوی
- IEC 61439: استاندارد تابلوهای فشارضعیف و متوسط
- IEEE C37: استاندارد عملکرد و ایمنی تجهیزات توزیع و انتقال
رعایت اصول نصب، اتصال صحیح ارتینگ، تهویه مناسب، تست دورهای تجهیزات حفاظتی و نظارت مستمر بر عملکرد تابلو، از الزامات افزایش ایمنی و طول عمر مفید تابلو AIS محسوب میشود.
جمعبندی
تابلو AIS با طراحی ساده، هزینه مناسب، تعمیرپذیری بالا و انعطافپذیری در پروژههای مختلف صنعتی و شبکههای توزیع انرژی جایگاه ویژهای دارد. در شرایطی که فضای کافی برای نصب وجود داشته باشد و محیط کنترلشده باشد، استفاده از این نوع تابلو میتواند راهکاری اقتصادی، ایمن و قابل اتکا برای بهرهبرداران و مهندسین برق باشد. شناخت دقیق اجزا، کاربردها، مزایا و محدودیتهای AIS برای تضمین عملکرد پایدار و ایمن شبکه برق ضروری است.
