سیم پیچ چیست؟
سیم‌پیچ یا القاگر (Coil/Inductor) یک قطعه الکتریکی است که از سیم پیچیده‌شده به دور یک هسته (هوا یا ماده مغناطیسی) تشکیل می‌شود. هدف اصلی آن تولید میدان مغناطیسی هنگام عبور جریان الکتریکی و ذخیره انرژی در این میدان است. این قطعه بر اساس اصل القای الکترومغناطیسی عمل می‌کند و می‌تواند در برابر تغییرات جریان مقاومت کند. سیم‌پیچ در مدارهای الکتریکی و الکترونیکی برای کاربردهایی مانند فیلتر کردن سیگنال‌ها، ذخیره انرژی، و ایجاد میدان مغناطیسی استفاده می‌شود. ویژگی اصلی آن اندوکتانس است که به تعداد دورها و جنس هسته بستگی دارد.
کاربردهای متفاوت سیم پیچ کدامند؟
سیم‌پیچ‌ها به‌عنوان یکی از اجزای کلیدی در سیستم‌های الکتریکی و الکترومغناطیسی، کاربردهای تخصصی گسترده‌ای دارند که در زیر به برخی از این موارد اشاره شده است:
-
در سیستم‌های الکترومغناطیسی:
- موتورها و ژنراتورها: سیم پیچ‌ها برای تولید میدان مغناطیسی و تبدیل انرژی الکتریکی به مکانیکی یا بالعکس استفاده می‌شوند. طراحی این سیم‌پیچ‌ها نقش مهمی در کارایی دستگاه دارد.
- الکترومغناطیس‌ها: در رله‌ها، سوئیچ‌ها و تجهیزات الکتریکی صنعتی برای تولید نیروی مغناطیسی و کنترل مکانیکی به کار می‌روند.
-
در مدارات الکترونیکی:
- سلف‌ها (Inductors): در مدارات فرکانس بالا مانند RF برای حذف نویز، ذخیره انرژی و تنظیم جریان استفاده می‌شوند.
- چوک‌ها (Chokes): برای کاهش تداخل الکترومغناطیسی (EMI) و فیلتر کردن جریان‌های ناخواسته در مدارات قدرت و الکترونیک حساس به کار می‌روند.
-
در ترانسفورماتورها:
سیم پیچ ها به‌عنوان اجزای اصلی ترانسفورماتورها برای انتقال انرژی الکتریکی، تغییر ولتاژ (کاهنده یا افزاینده)، و ایزوله کردن مدارها عمل می‌کنند. این کاربردها در شبکه‌های توزیع برق، منابع تغذیه، و تجهیزات مخابراتی حیاتی هستند.
-
در تجهیزات پزشکی:
- تصویربرداری MRI: سیم‌پیچ‌های دقیق برای تولید میدان مغناطیسی قوی و همگن به کار می‌روند. این میدان‌ها امکان تصویربرداری با دقت بالا را فراهم می‌کنند.
- دستگاه‌های القایی درمانی: در فیزیوتراپی و پزشکی بازتوانی برای انتقال انرژی مغناطیسی به بافت‌های بدن استفاده می‌شود.
-
در سیستم‌های مخابراتی:
- آنتن‌ها: سیم پیچ ها برای تنظیم و تطبیق فرکانس در فرستنده‌ها و گیرنده‌ها به کار می‌روند.
- مدارهای تشدید (Resonant Circuits): برای انتخاب فرکانس خاص در دستگاه‌های مخابراتی و رادیویی.
-
در سیستم‌های اندازه‌گیری:
- فلومترها: سیم پیچ ها در تجهیزات اندازه‌گیری جریان سیالات برای ایجاد و آشکارسازی میدان مغناطیسی متناسب با سرعت جریان استفاده می‌شوند.
- حسگرهای موقعیت و سرعت: مانند انکودرها و تاکوژنراتورها برای اندازه‌گیری دقیق حرکت‌های چرخشی یا خطی.
-
در سیستم‌های قدرت:
- راکتورهای خطی: برای کنترل ولتاژ و جریان در شبکه‌های انتقال و توزیع.
- منابع تغذیه سوئیچینگ: برای ذخیره و انتقال انرژی بین بخش‌های مختلف مدار.
-
در کاربردهای خاص صنعتی:
- ذوب القایی: سیم پیچ ها در کوره‌های القایی برای تولید گرما و ذوب فلزات به‌کار می‌روند.
- سیستم‌های جوشکاری القایی: برای تولید میدان مغناطیسی لازم جهت گرم‌کردن موضعی فلزات و اتصال آن‌ها.
انواع سیم پیچ براساس کارکرد:
انواع سیم‌پیچ‌ها بر اساس کاربرد سیم‌پیچی به دسته‌های مختلفی تقسیم می‌شوند. هر نوع سیم‌پیچ هدف خاصی دارد و از مواد خاصی برای دستیابی به آن استفاده می‌کند. این مواد رسانا، توانایی ذخیره و انتقال انرژی الکتریکی را دارند. سیم‌پیچ‌ها ممکن است توپر یا توخالی، صاف یا خمیده، روکش‌دار یا بدون روکش باشند. در ادامه، انواع سیم‌پیچ‌ها بر اساس کاربردشان معرفی شده‌اند:
-
سیم پیچ‌های الکترومغناطیسی
این نوع سیم‌پیچ برای ایجاد میدان مغناطیسی دوار استفاده می‌شود و در مهندسی برق، کاربرد گسترده‌ای دارد. میدان ایجاد شده می‌تواند جریان الکتریکی را در یک هادی مجاور القا کند. همچنین، این سیم‌پیچ‌ها به‌عنوان ترانسفورماتور برای تنظیم ولتاژ یا به‌عنوان سلف در مدارهای الکترونیکی کاربرد دارند.
-
سیم پیچ کویل‌های انرژی
کویل‌های انرژی نوعی ترانسفورماتور هستند که برای افزایش یا کاهش ولتاژ، تغییر جهت جریان یا جداسازی مدارها به کار می‌روند. این نوع سیم‌پیچ در تجهیزاتی مانند منابع تغذیه، کنترل‌کننده‌های موتور، اینورترها و دستگاه‌های جوش استفاده می‌شود.
-
سیم پیچ‌های الکترونیکی
این سیم‌پیچ‌ها به دلیل مقاومت بالا در برابر جریان و اندوکتانس زیاد، در مدارهایی استفاده می‌شوند که نیاز به تنظیم ولتاژ یا کنترل جریان دارند. کاربرد این نوع سیم‌پیچ در ترانسفورماتورها، سلف‌ها و چوک‌ها بسیار رایج است.
-
سیم پیچ کویل‌های فلومتر
این سیم‌پیچ‌ها برای اندازه‌گیری جریان سیالات مختلف مانند آب، گاز یا روغن به کار می‌روند. نوع سیم‌پیچ مورد استفاده به سیالی که باید اندازه‌گیری شود بستگی دارد. برای مثال، سیم‌پیچ گردابی برای آب و سیم‌پیچ گرمایی برای گاز مناسب است.
این دسته‌بندی‌ها بر اساس عملکرد سیم‌پیچ‌ها در صنایع مختلف مانند برق، الکترونیک و کنترل صنعتی شکل گرفته‌اند.
نحوه کار سیم پیچ به چه صورت است؟
سیم‌پیچ با عبور جریان الکتریکی از سیم‌های پیچیده‌شده، میدان مغناطیسی ایجاد می‌کند. این میدان با تغییر جریان القای الکترومغناطیسی تولید می‌کند که ولتاژ یا جریان را در مدار تحت تأثیر قرار می‌دهد. سیم‌پیچ انرژی را به‌صورت میدان مغناطیسی ذخیره کرده و با کاهش یا افزایش جریان، ولتاژ متقابلی ایجاد می‌کند. همچنین، نوع هسته سیم‌پیچ (هوایی یا مغناطیسی) شدت میدان و کاربرد آن را تعیین می‌کند.
سیم پیچ الکتروموتور چیست؟ وظیفه آن چیست؟

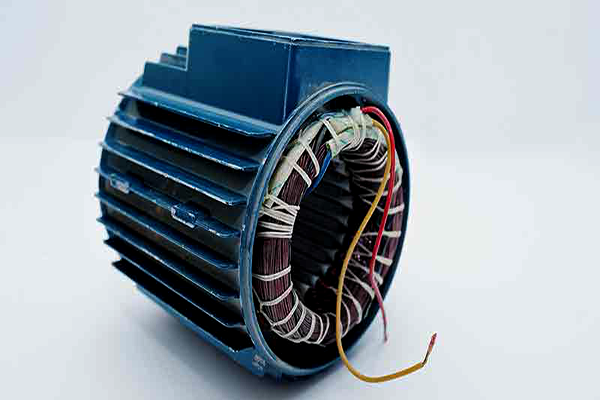

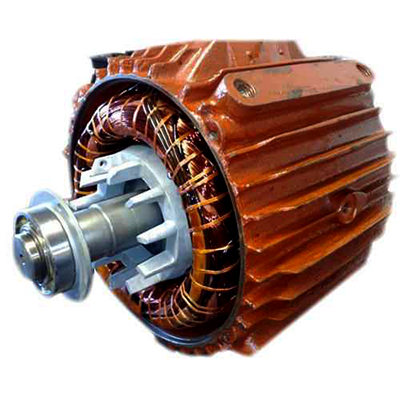

سیم‌پیچ الکتروموتور یک مجموعه از سیم‌های پیچیده‌شده است که در داخل موتورهای الکتریکی برای ایجاد میدان مغناطیسی استفاده می‌شود. این سیم‌پیچ‌ها به‌طور معمول در روتور یا استاتور موتور قرار می‌گیرند. هنگامی که جریان الکتریکی از این سیم‌پیچ‌ها عبور می‌کند، میدان مغناطیسی ایجاد شده باعث تولید حرکت در موتور می‌شود.
در الکتروموتورها، سیم‌پیچ‌ها نقش اصلی در تبدیل انرژی الکتریکی به انرژی مکانیکی را ایفا می‌کنند. به‌طور خاص:
- در استاتور (قسمت ثابت موتور)، سیم‌پیچ‌ها درون شیارهای استاتور قرار دارند و در مواجهه با جریان متناوب (AC)، میدان مغناطیسی ایجاد می‌کنند.
- در روتور (قسمت متحرک موتور)، سیم‌پیچ‌ها یا هادی‌ها به حرکت در می‌آیند و در پاسخ به میدان مغناطیسی استاتور، به حرکت در می‌آیند و چرخش ایجاد می‌کنند.
میزان و نوع پیچیدگی سیم‌پیچ‌ها، تعداد دورها، و جنس سیم‌ها تأثیر زیادی بر عملکرد موتور دارد. این سیم‌پیچ‌ها می‌توانند از مس یا آلومینیوم باشند که به‌دلیل رسانایی بالای این مواد، کارایی بهتری دارند.
