کابل‌ها یکی از مهم‌ترین اجزای سیستم‌های الکتریکی هستند و وظیفه انتقال انرژی الکتریکی یا سیگنال را بر عهده دارند. با توجه به شرایط مختلف نصب و احتمال آسیب‌های فیزیکی و محیطی، استفاده از کابل مناسب اهمیت زیادی دارد. یکی از انواع کابل‌هایی که برای افزایش حفاظت و مقاومت در شرایط سخت مورد استفاده قرار می‌گیرد، کابل آرموردار است. این کابل با داشتن یک لایه محافظ، مقاومت بیشتری در برابر آسیب‌های مکانیکی دارد و می‌تواند در محیط‌های مختلف مورد استفاده قرار گیرد. در این مطلب، کابل‌های آرموردار، کاربردها و انواع آن‌ها بررسی می‌شوند و همچنین تفاوت بین آرمور و شیلد و تفاوت کابل‌های آرموردار و بدون آرمور توضیح داده خواهد شد.

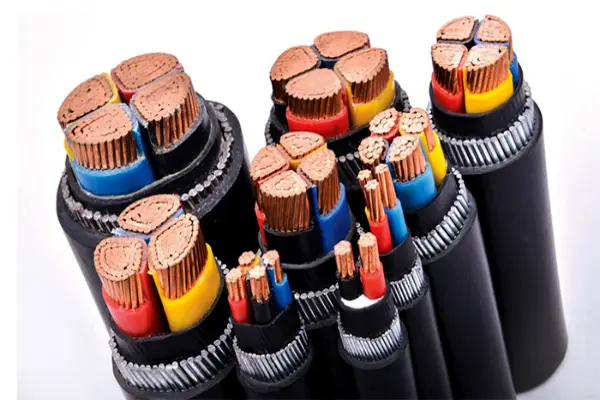

کابل آرموردار چیست؟
کابل آرموردار نوعی کابل الکتریکی است که برای افزایش مقاومت و حفاظت در برابر آسیب‌های فیزیکی و مکانیکی طراحی شده است. این کابل دارای یک لایه محافظ در اطراف بخش اصلی خود است که از آن در برابر عواملی مانند ضربه، فشار، کشش و آسیب‌های ناشی از محیط نصب محافظت می‌کند. به همین دلیل، کابل آرموردار برای استفاده در شرایطی که احتمال آسیب‌دیدگی کابل وجود دارد، مناسب است. این نوع کابل علاوه بر انتقال جریان یا سیگنال، وظیفه حفاظت از اجزای داخلی خود را نیز بر عهده دارد و باعث افزایش ایمنی، دوام و قابلیت اطمینان کابل در طول زمان می‌شود.
تفاوت اصلی کابل آرموردار و کابل بدون آرمور
تفاوت اصلی کابل آرموردار و کابل بدون آرمور در میزان حفاظت مکانیکی آن‌هاست. کابل آرموردار دارای یک لایه محافظ اضافی است که از بخش‌های داخلی کابل در برابر آسیب‌های فیزیکی مانند ضربه، فشار، کشش و برخورد با عوامل محیطی محافظت می‌کند. به همین دلیل، این کابل برای محیط‌هایی که احتمال آسیب مکانیکی وجود دارد، مناسب‌تر است. در مقابل، کابل بدون آرمور فاقد این لایه محافظ بوده و بیشتر برای مکان‌هایی استفاده می‌شود که کابل در معرض آسیب‌های فیزیکی شدید قرار ندارد.
کابل آرموردار معمولاً مقاومت و دوام بیشتری دارد و در شرایط سخت، ایمنی و اطمینان بالاتری فراهم می‌کند. در مقابل، کابل بدون آرمور معمولاً سبک‌تر، انعطاف‌پذیرتر و ساده‌تر است. بنابراین، انتخاب بین این دو نوع کابل به شرایط محل نصب، میزان حفاظت موردنیاز و نوع کاربرد بستگی دارد.
کاربرد کابل های آرموردار برق کدامند؟
کابل‌های آرموردار بیشتر در مکان‌هایی استفاده می‌شوند که کابل در معرض آسیب‌های مکانیکی و شرایط محیطی سخت قرار دارد. مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:
- انتقال و توزیع برق در صنایع و کارخانه‌ها
- استفاده در نیروگاه‌ها و پست‌های برق
- نصب در معادن و تونل‌ها
- استفاده در پروژه‌های ساختمانی و عمرانی
- کابل‌کشی در فضای باز و محیط‌های صنعتی
- دفن کابل در زمین، در صورت مناسب بودن نوع کابل برای این کار
- استفاده در صنایع نفت و گاز و همچنین پالایشگاه ها
- انتقال برق به تجهیزات صنعتی
- استفاده در مسیرهایی که احتمال ضربه، فشار یا کشیدگی کابل وجود دارد
به‌طور کلی، هر جا که احتمال آسیب فیزیکی به کابل زیاد باشد و حفاظت بیشتری مورد نیاز باشد، استفاده از کابل آرموردار گزینه مناسبی است.
انواع کابل‌های آرموردار برق
کابل‌های آرموردار برق بر اساس نوع آرمور، تعداد رشته‌ها، سطح ولتاژ و شرایط استفاده به انواع مختلفی تقسیم می‌شوند. آرمور همان لایه محافظی است که برای افزایش مقاومت کابل در برابر آسیب‌های مکانیکی استفاده می‌شود.
۱. کابل آرموردار با سیم فولادی (SWA):
این نوع کابل دارای سیم‌های فولادی در اطراف کابل است و مقاومت مکانیکی بالایی در برابر ضربه، فشار و کشش دارد. این کابل در تأسیسات صنعتی، ساختمان‌ها و مسیرهای مختلف انتقال برق کاربرد زیادی دارد.
۲. کابل آرموردار با نوار فولادی (STA):
در این نوع، به‌جای سیم فولادی از نوار فولادی برای محافظت از کابل استفاده می‌شود. این ساختار باعث افزایش مقاومت کابل در برابر فشار و آسیب‌های فیزیکی می‌شود.
۳. کابل آرموردار با آرمور آلومینیومی:
در برخی کابل‌ها از آلومینیوم برای ایجاد لایه محافظ استفاده می‌شود. این نوع کابل نسبت به نمونه‌های فولادی وزن کمتری دارد و در کاربردهای خاص مورد استفاده قرار می‌گیرد.
۴. کابل آرموردار تک‌رشته‌ای:
این کابل دارای یک هادی اصلی است و برای انتقال برق در مدارهای مختلف استفاده می‌شود. در طراحی آرمور آن باید شرایط الکتریکی کابل در نظر گرفته شود.
۵. کابل آرموردار چندرشته‌ای:
این کابل شامل چند هادی در داخل یک روکش است و برای انتقال برق در مدارهای مختلف کاربرد دارد. استفاده از آن می‌تواند کابل‌کشی را منظم‌تر و ساده‌تر کند.
تفاوت شیلد و آرمور
شیلد و آرمور هر دو لایه‌های محافظ کابل هستند، اما وظیفه و کاربرد آن‌ها با یکدیگر تفاوت دارد. شیلد (Shield) بیشتر برای محافظت الکتریکی و کاهش اثر نویز و تداخلات الکترومغناطیسی استفاده می‌شود. این قطعه با جلوگیری از ورود یا خروج امواج و نویزهای الکتریکی، به حفظ کیفیت سیگنال و عملکرد صحیح تجهیزات کمک می‌کند. به همین دلیل در کابل‌های کنترلی، مخابراتی، ابزار دقیق و برخی کابل‌های برق کاربرد دارد.
در مقابل، آرمور (Armor) با هدف ایجاد حفاظت مکانیکی از کابل به کار می‌رود. این لایه باعث می‌شود کابل در برابر عواملی مانند ضربه، فشار، کشش، له‌شدگی و آسیب‌های فیزیکی مقاومت بیشتری داشته باشد. آرمور بیشتر در محیط‌های صنعتی، پروژه‌های ساختمانی و مسیرهایی که احتمال آسیب فیزیکی به کابل وجود دارد مورد استفاده قرار می‌گیرد.
بنابراین، تفاوت اصلی این دو در نوع حفاظتی است که ایجاد می‌کنند. شیلد وظیفه حفاظت در برابر نویز و تداخلات الکتریکی و الکترومغناطیسی را بر عهده دارد، در حالی که آرمور وظیفه حفاظت مکانیکی از کابل را انجام می‌دهد. در بعضی کابل‌ها ممکن است هر دو لایه به‌صورت هم‌زمان وجود داشته باشند تا کابل هم از نظر الکتریکی و هم از نظر مکانیکی محافظت شود.
ساختار کابل آرموردار

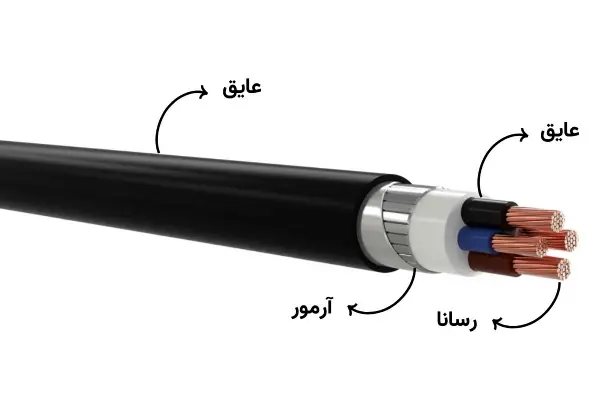

کابل آرموردار از چندین لایه مختلف تشکیل شده است که هر لایه وظیفه مشخصی دارد. این لایه‌ها در کنار یکدیگر باعث می‌شوند کابل علاوه بر انتقال جریان الکتریکی، در برابر عوامل مختلف نیز مقاومت داشته باشد. ساختار کلی کابل آرموردار را می‌توان از داخل به خارج به شکل زیر توضیح داد:
-
هادی یا رسانا (Conductor)
هادی اصلی‌ترین قسمت کابل است و وظیفه انتقال جریان الکتریکی را بر عهده دارد. بخش هادی به طور معمول از مس یا آلومینیوم ساخته می‌شود. بسته به نوع کابل، ممکن است یک یا چند هادی در داخل آن قرار داشته باشد. کیفیت و سطح مقطع هادی تأثیر مستقیمی بر ظرفیت انتقال جریان کابل دارد.
-
عایق هادی (Insulation)
هر هادی به وسیله یک لایه عایق پوشانده و محافظت می‌شود. وظیفه این لایه جلوگیری از تماس هادی‌ها با یکدیگر و همچنین جلوگیری از نشت جریان به محیط اطراف است. عایق مناسب باعث افزایش ایمنی و عملکرد صحیح کابل می‌شود.
-
لایه‌های جداکننده و پرکننده
در کابل‌های چندرشته‌ای، فضای بین هادی‌ها ممکن است توسط مواد پرکننده مناسب پر شود. این مواد باعث می‌شوند هادی‌ها در جای خود ثابت بمانند و شکل کلی کابل حفظ شود. همچنین از تماس مستقیم قسمت‌های مختلف داخلی کابل جلوگیری می‌کنند.
-
روکش داخلی (Inner Sheath)
پس از قرار گرفتن هادی‌ها و مواد پرکننده، یک روکش داخلی ممکن است روی مجموعه قرار گیرد. این روکش، اجزای داخلی کابل را در کنار هم نگه می‌دارد و از آن‌ها در برابر برخی آسیب‌های مکانیکی و محیطی محافظت می‌کند. همچنین سطح مناسبی برای قرارگیری آرمور ایجاد می‌کند.
لایه
- آرمور (Armor)
آرمور مهم‌ترین بخش محافظتی کابل آرموردار است. این لایه در اطراف قسمت‌های داخلی کابل قرار می‌گیرد و وظیفه اصلی آن حفاظت مکانیکی است. وجود آرمور باعث افزایش مقاومت کابل در برابر ضربه، فشار، کشش، له‌شدگی و آسیب‌های ناشی از نصب یا محیط اطراف می‌شود. به همین دلیل، کابل‌های آرموردار در محیط‌هایی که احتمال آسیب فیزیکی وجود دارد، کاربرد زیادی دارند.
-
روکش خارجی (Outer Sheath)
بیرونی‌ترین قسمت کابل، روکش خارجی است. این لایه از آرمور و سایر قسمت‌های داخلی در برابر شرایط محیطی مانند رطوبت، گردوغبار، مواد شیمیایی، تابش خورشید و عوامل فرسایشی محافظت می‌کند. همچنین باعث می‌شود کابل در هنگام نصب و بهره‌برداری دوام بیشتری داشته باشد.
-
شیلد در کابل‌های دارای شیلد
در بعضی کابل‌ها علاوه بر آرمور، یک لایه شیلد نیز وجود دارد. وظیفه شیلد با آرمور متفاوت است و بیشتر برای کاهش نویز و تداخلات الکترومغناطیسی به کار می‌رود. بنابراین وجود شیلد و آرمور در یک کابل به این معنی است که کابل می‌تواند هم از نظر الکتریکی و هم از نظر مکانیکی محافظت شود.
نتیجه‌گیری
در مجموع، کابل‌های آرموردار نقش مهمی در افزایش ایمنی، دوام و حفاظت از سیستم‌های برق‌رسانی دارند. وجود لایه آرمور باعث می‌شود کابل در برابر آسیب‌های مکانیکی مانند ضربه، فشار، کشش و سایر عوامل فیزیکی مقاومت بیشتری داشته باشد. به همین دلیل، این کابل‌ها در محیط‌های صنعتی، ساختمانی و مکان‌هایی که احتمال آسیب به کابل وجود دارد، کاربرد گسترده‌ای دارند.
همچنین باید توجه داشت که آرمور و شیلد وظایف متفاوتی دارند؛ آرمور بیشتر برای حفاظت مکانیکی و شیلد برای کاهش نویز و تداخلات الکتریکی استفاده می‌شود. انتخاب صحیح کابل آرموردار باید بر اساس شرایط محیطی، نوع نصب، میزان حفاظت موردنیاز و مشخصات سیستم انجام شود. در نهایت، استفاده درست از کابل مناسب می‌تواند موجب افزایش طول عمر تجهیزات، کاهش احتمال خرابی و ایجاد عملکرد مطمئن‌تر و ایمن‌تر در سیستم‌های الکتریکی شود.
