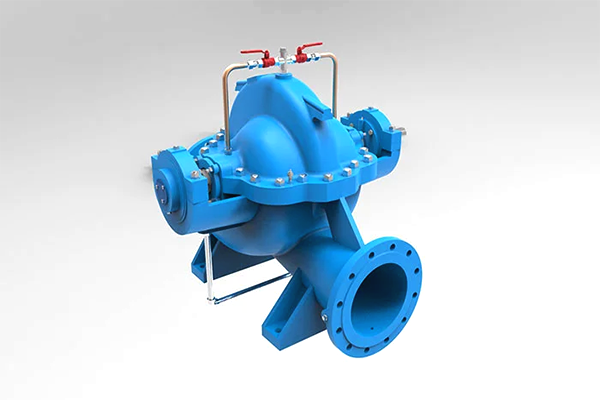

پمپ دو مکشه (Double Suction Pump) یکی از پرکاربرد ترین انواع پمپ‌های سانتریفیوژ است که برای انتقال سیالات با دبی بالا در سیستم‌های صنعتی، تأسیسات و شبکه‌های آبرسانی مورد استفاده قرار می‌گیرد. در این نوع پمپ، سیال از دو طرف پروانه وارد می‌شود و به همین دلیل، جریان ورودی میان دو سمت پروانه تقسیم شده و نیروهای هیدرولیکی وارد شده بر آن تا حد زیادی متعادل می‌شوند. این ساختار علاوه بر افزایش ظرفیت پمپاژ، موجب کاهش نیروی محوری و بهبود پایداری عملکرد پمپ می‌شود.
پمپ‌های دو مکشه به دلیل برخورداری از راندمان مناسب، قابلیت کارکرد مداوم و توانایی جابه‌جایی حجم قابل توجهی از سیال، در کاربردهایی مانند سیستم‌های آبرسانی شهری و صنعتی، نیروگاه‌ها، صنایع نفت و گاز، سیستم‌های سرمایش و گردش آب و بسیاری از فرایندهای صنعتی به کار گرفته می‌شوند. انتخاب صحیح این پمپ بر اساس عواملی مانند دبی، هد، نوع سیال، شرایط مکش و مشخصات سیستم، نقش مهمی در افزایش راندمان و کاهش هزینه‌های تعمیر و نگهداری دارد.
در ادامه این مقاله، به بررسی ساختار پمپ آب دو مکشه، نحوه قرارگیری اجزای پمپ دو مکشه، کاربرد ، انواع و مزایا آن خواهیم پرداخت تا دیدی جامع برای انتخاب و استفاده صحیح از این تجهیزات ارائه شود.
بررسی ساختار پمپ دو مکشه
ساختار پمپ دو مکشه به گونه‌ای طراحی شده است که سیال بتواند از دو طرف پروانه وارد پمپ شود. این ویژگی، تفاوت اصلی آن با بسیاری از پمپ‌های سانتریفیوژ تک مکشه محسوب می‌شود و باعث می‌شود پمپ بتواند دبی بالایی از سیال را با عملکردی پایدار منتقل کند. همچنین، ورود سیال از دو طرف پروانه موجب متعادل شدن نسبی نیروهای محوری و کاهش بار واردشده بر یاتاقان‌ها می‌شود.
مهم‌ترین اجزای تشکیل دهنده پمپ دو مکشه عبارت‌اند از:
پروانه:
مهم ترین بخش هیدرولیکی پمپ است که با چرخش خود انرژی مکانیکی را به سیال منتقل می‌کند. در پمپ دو مکشه، طراحی پروانه به صورت متقارن انجام می‌شود تا سیال از هر دو طرف وارد آن شود.
بدنه یا پوسته پمپ:
وظیفه هدایت جریان خروجی از پروانه و تبدیل بخشی از انرژی سرعت سیال به فشار را بر عهده دارد. بدنه در بسیاری از پمپ‌های دو مکشه به صورت دو تکه طراحی می‌شود تا دسترسی به اجزای داخلی برای تعمیر و نگهداری آسان تر باشد.
محور یا شفت:
محور، گشتاور ایجاد شده توسط الکتروموتور یا محرک را به پروانه منتقل می‌کند و باید از استحکام و دقت بالایی برخوردار باشد.
یاتاقان‌ها:
برای نگهداری محور و کاهش اصطکاک و ارتعاش آن مورد استفاده قرار می‌گیرند. طراحی متعادل پروانه در پمپ دو مکشه به کاهش بار محوری وارد بر این بخش کمک می‌کند.
سیستم آب بندی:
برای جلوگیری از نشت سیال از محل عبور محور از پوسته استفاده می‌شود. بسته به طراحی پمپ، این سیستم می‌تواند شامل پکینگ یا مکانیکال سیل باشد.
محفظه مکش و رانش:
مسیرهای ورودی و خروجی سیال را تشکیل می‌دهند و به گونه‌ای طراحی می‌شوند که جریان با کمترین افت ممکن وارد پروانه و از آن خارج شود.
کوپلینگ:
وظیفه اتصال محور پمپ به محور الکتروموتور یا سایر تجهیزات محرک را بر عهده دارد.
نحوه قرارگیری اجزای پمپ دو مکشه
در زمان کارکرد، سیال از ورودی پمپ وارد محفظه مکش شده و از دو سمت پروانه به داخل آن جریان پیدا می‌کند. پروانه با چرخش خود انرژی را به سیال منتقل کرده و سیال پس از خروج از پروانه وارد محفظه رانش می‌شود. سپس فشار سیال افزایش یافته و از طریق خط خروجی به سمت سیستم مصرف کننده هدایت می‌شود.
یکی از مزایای مهم این ساختار، تعادل نیروهای محوری است. از آنجا که فشار هیدرولیکی تقریباً به شکل متقارن بر دو طرف پروانه اعمال می‌شود، نیروی محوری خالص کاهش پیدا می‌کند. این ویژگی می‌تواند به افزایش عمر یاتاقان‌ها، کاهش ارتعاش و بهبود قابلیت اطمینان پمپ در کارکردهای مداوم کمک کند.
در مجموع، ساختار متقارن و ظرفیت بالای پمپ دو مکشه، آن را به گزینه‌ای مناسب برای سیستم‌هایی با دبی بالا و کارکرد مداوم تبدیل کرده است. البته عملکرد مطلوب این پمپ به طراحی صحیح پروانه و پوسته، انتخاب مناسب یاتاقان و آب‌بندی و همچنین نصب و هم‌محوری دقیق مجموعه وابسته است.
انواع پمپ دو مکشه
پمپ‌های دو مکشه را می‌توان بر اساس ساختار بدنه، نحوه نصب، نوع پروانه و شرایط کاری به چند گروه تقسیم کرد. اگرچه اصل عملکرد این پمپ‌ها مشابه است، اما طراحی هر نوع با توجه به ظرفیت، فشار موردنیاز و شرایط نصب و بهره برداری متفاوت خواهد بود.
پمپ دو مکشه افقی
پمپ دو مکشه افقی یکی از رایج ترین انواع این تجهیزات است که محور پمپ به‌صورت افقی قرار می‌گیرد. این مدل معمولاً برای انتقال حجم بالای آب و سایر سیالات در سیستم‌های آبرسانی، تأسیسات صنعتی، نیروگاه‌ها و سیستم‌های خنک‌کننده استفاده می‌شود.
یکی از ویژگی‌های مهم این نوع پمپ، دسترسی نسبتاً آسان به اجزای داخلی برای بازرسی و تعمیرات است. در بسیاری از مدل‌ها، پوسته به‌صورت دو تکه طراحی می‌شود و امکان باز کردن بخش بالایی بدون خارج کردن کامل مجموعه از محل نصب وجود دارد.
پمپ دو مکشه عمودی
در پمپ دو مکشه عمودی، محور و مجموعه پمپ به صورت عمودی قرار گرفته‌اند. این ساختار در پروژه‌هایی که فضای نصب افقی محدود است یا شرایط خاصی برای مکش سیال وجود دارد، می‌تواند مورد استفاده قرار گیرد.
پمپ‌های دو مکشه عمودی در برخی سیستم‌های انتقال آب، تأسیسات و کاربردهای صنعتی با دبی بالا به کار گرفته می‌شوند. انتخاب این مدل باید با توجه به فضای نصب، شرایط مکش و مشخصات هیدرولیکی سیستم انجام شود.
پمپ دو مکشه با پوسته دو نیمه
در این نوع، پوسته پمپ از دو بخش تشکیل شده و معمولاً محور در راستای خط جدایش پوسته قرار دارد. این طراحی که با عنوان Split Case نیز شناخته می‌شود، یکی از متداول ترین ساختارها در پمپ‌های دو مکشه است.
مهم‌ترین مزیت پوسته دو تکه، امکان دسترسی مناسب به پروانه، شفت، یاتاقان‌ها و سایر اجزای داخلی است. به همین دلیل، این پمپ‌ها برای کاربردهایی که کارکرد مداوم و تعمیر و نگهداری آسان اهمیت دارد، گزینه مناسبی محسوب می‌شوند.
پمپ دو مکشه با پروانه یک مرحله‌ای
در این مدل، پمپ دارای یک پروانه دو مکشه است و سیال از دو طرف پروانه وارد می‌شود. این ساختار برای کاربردهایی که به دبی بالا و هد متوسط نیاز دارند، بسیار رایج است.
سادگی نسبی ساختار، راندمان مناسب و قابلیت انتقال حجم زیادی از سیال از ویژگی‌های مهم پمپ‌های دو مکشه یک مرحله‌ای محسوب می‌شود.
پمپ دو مکشه چندمرحله‌ای
پمپ‌های دو مکشه چندمرحله‌ای دارای چند مرحله پمپاژ هستند و برای شرایطی طراحی می‌شوند که علاوه بر دبی مناسب، هد بالاتری نیز موردنیاز باشد. در این ساختار، سیال از چند مرحله عبور کرده و در هر مرحله انرژی بیشتری دریافت می‌کند.
این نوع پمپ‌ها در کاربردهای صنعتی خاص و سیستم‌هایی که نیاز به فشار خروجی بالاتر دارند، مورد استفاده قرار می‌گیرند؛ البته طراحی و انتخاب آن‌ها نسبت به مدل‌های یک مرحله‌ای پیچیده تر است.
کاربردهای پمپ دو مکشه
از پمپ‌های تک مکشه معمولا برای پمپاژ آب در کشاورزی و امور مربوط به آن استفاده می‌شود، اما در صنایع که پمپ‌های تک مکشه قادر به جوابگویی نیستند، پمپ‌های دو مکشه به کار می‌روند. معادن، نیروگاه‌ها، تامین آب شهر‌ها و … از موارد کلی کاربرد دو مکشه است. کاربردهای دیگر این پمپ به شرح زیر هستند:
- کاربردهای آتش نشانی
- تامین آب خنک کننده‌ها
- کشاورزی و آبیاری
- سیستم‌های دریایی
- ایستگاه‌های پمپاژ آبرسانی
- زهکشی
- استفاده در سیستم‌های تصفیه آب صنعتی
- مصارف عمومی به عنوان پمپ پالایشگاه
- سیستم‌های فاضلاب و صنایع پتروشیمی
- سیستم‌های تامین آب مصارف صنعتی
- مزایای استفاده از پمپ آب دو مکشه
پمپ آب دو مکشه به دلیل طراحی ویژه و ورود سیال از دو طرف پروانه، یکی از گزینه‌های مناسب برای سیستم‌هایی است که به انتقال حجم بالایی از آب نیاز دارند. این نوع پمپ علاوه بر ظرفیت آبدهی بالا، به دلیل متعادل شدن نیروهای وارد بر پروانه، از پایداری و قابلیت اطمینان مناسبی برخوردار است.
مهم‌ترین مزایای استفاده از پمپ آب دو مکشه عبارت‌اند از:
دبی و ظرفیت آبدهی بالا:
پمپ دو مکشه می‌تواند حجم زیادی از آب را در مدت‌زمان مشخص جابه‌جا کند و برای سیستم‌های با نیاز به دبی بالا مناسب است.
کاهش نیروی محوری:
ورود آب از دو طرف پروانه باعث متعادل شدن نیروهای محوری شده و فشار کمتری به شفت و یاتاقان‌ها وارد می‌شود.
راندمان مناسب:
طراحی هیدرولیکی این پمپ‌ها امکان انتقال مؤثر آب و کاهش تلفات انرژی را فراهم می‌کند.
افزایش طول عمر قطعات:
کاهش بار محوری و عملکرد متعادل تر پمپ می‌تواند به افزایش عمر مفید یاتاقان‌ها، شفت و سایر اجزای داخلی کمک کند.
قابلیت اطمینان بالا:
این پمپ‌ها برای بسیاری از کاربردهای صنعتی و تأسیساتی با کارکرد مداوم طراحی می‌شوند و در صورت انتخاب و نگهداری صحیح، عملکرد پایداری دارند.
تعمیر و نگهداری آسان‌تر:
در مدل‌های دارای پوسته دو تکه، دسترسی به پروانه، شفت و یاتاقان‌ها برای انجام عملیات سرویس و تعمیرات ساده‌تر است.
کاهش ارتعاش:
طراحی متقارن پروانه و تعادل بهتر نیروهای هیدرولیکی می‌تواند به کاهش ارتعاشات و افزایش پایداری مجموعه کمک کند.
کاربرد گسترده:
پمپ‌های دو مکشه در شبکه‌های آبرسانی، صنایع، نیروگاه‌ها، سیستم‌های سرمایش و گردش آب و پروژه‌های بزرگ انتقال آب کاربرد دارند.
در مجموع، ظرفیت بالای آبدهی، راندمان مناسب، کاهش نیروی محوری، طول عمر مطلوب و قابلیت اطمینان بالا از مهم‌ترین دلایلی هستند که استفاده از پمپ آب دو مکشه را در پروژه‌های بزرگ و سیستم‌های انتقال آب توجیه می‌کنند.
جمع بندی
پمپ دو مکشه یکی از تجهیزات مهم در سیستم‌های انتقال و آبرسانی با دبی بالا است که به دلیل طراحی خاص پروانه و ورود سیال از دو طرف، عملکردی پایدار و قابل‌اعتماد ارائه می‌دهد. در این نوع پمپ، توزیع متعادل جریان و کاهش نیروی محوری وارد بر پروانه، به بهبود عملکرد مجموعه و افزایش عمر مفید برخی از قطعات کمک می‌کند.
پمپ‌های دو مکشه در انواع مختلفی از نظر ساختار، نحوه نصب و طراحی پوسته تولید می‌شوند و انتخاب مدل مناسب باید بر اساس عواملی مانند دبی، هد، نوع سیال، شرایط مکش، فشار کاری و نحوه بهره برداری انجام شود. استفاده صحیح از این تجهیزات در پروژه‌هایی مانند شبکه‌های آبرسانی، نیروگاه‌ها، صنایع مختلف و سیستم‌های سرمایش و گردش آب می‌تواند موجب افزایش بهره وری و کاهش هزینه‌های تعمیر و نگهداری شود.
در نهایت، انتخاب صحیح پمپ دو مکشه و توجه به اصول نصب، هم‌محوری، بهره‌برداری و سرویس دوره‌ای، نقش مهمی در دستیابی به عملکرد مطلوب و افزایش طول عمر این تجهیزات دارد. بنابراین، پیش از خرید یا جایگزینی پمپ، بررسی دقیق نیازهای سیستم و مشخصات فنی پمپ اهمیت زیادی دارد.
