مدارشکن یا دژنکتور یکی از اجزای حیاتی در سیستمهای الکتریکی است که وظیفهای بسیار مهم و حیاتی دارد. این دستگاه با قطع و وصل کردن جریان الکتریکی در مدارها، بهطور مؤثر از تجهیزات و افراد در برابر خطرات ناشی از اضافهبار، اتصال کوتاه یا سایر شرایط غیرعادی محافظت میکند. در این مقاله، به بررسی عملکرد، ساختار، و اهمیت مدارشکنها میپردازیم.

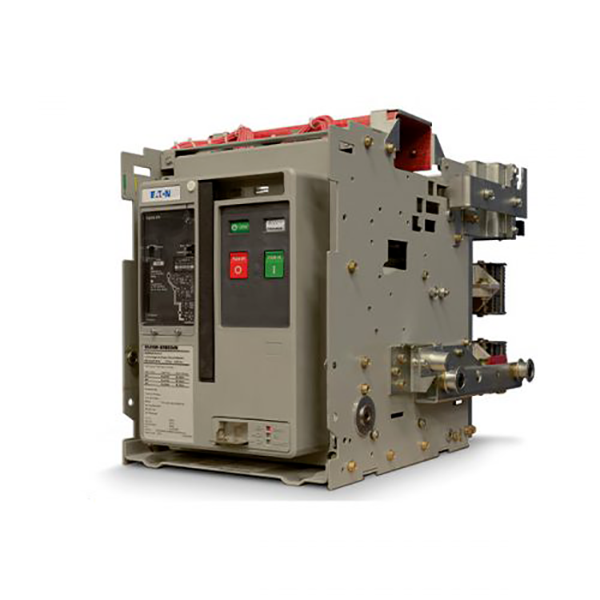

تعریف مدارشکن
دارشکن یا دژنکتور یکی از تجهیزات ضروری در سیستمهای الکتریکی است که وظیفه اصلی آن حفاظت از مدارها در برابر خطرات ناشی از اضافهبار، اتصال کوتاه یا سایر شرایط غیرعادی است. این وسیله با قطع جریان الکتریکی در زمان بروز مشکل، از تجهیزات و افراد در برابر خطرات محافظت میکند. برخلاف فیوز که پس از عملکرد نیاز به تعویض دارد، مدارشکنها قابل تنظیم و استفاده مجدد هستند.
عملکرد مدارشکن بر اساس شناسایی خطا و واکنش سریع به آن طراحی شده است. در شرایط عادی، مدارشکن جریان الکتریکی را عبور میدهد، اما در زمان اضافهبار یا اتصال کوتاه، بلافاصله جریان را قطع میکند. این عملکرد سریع از افزایش دما، آتشسوزی یا آسیبهای دیگر جلوگیری میکند.
مدارشکنها دارای اجزایی همچون کنتاکتها، مکانیزم تحریک، سیستم خاموشکننده قوس الکتریکی و محفظهای عایق هستند که هر کدام وظایف خاصی در عملکرد دستگاه دارند. این تجهیزات در انواع مختلف مانند حرارتی، مغناطیسی، ترکیبی و الکترونیکی طراحی و تولید میشوند و در محیطهای خانگی، صنعتی و شبکههای توزیع برق به کار میروند.
اهمیت مدارشکن در حفاظت از سیستمهای الکتریکی بسیار زیاد است، چرا که از تجهیزات گرانقیمت و جان افراد در برابر خطرات احتمالی محافظت میکند. انتخاب صحیح مدارشکن با توجه به ظرفیت جریان، نوع خطا و شرایط محیطی، نقش مهمی در پایداری و ایمنی سیستمهای الکتریکی ایفا میکند.
عملکرد مدارشکن به چه صورت است؟
مدارشکنها بر اساس اصل شناسایی خطا و واکنش سریع به آن عمل میکنند. در حالت عادی، مدارشکن اجازه عبور جریان الکتریکی را از طریق مدار میدهد. اما زمانی که اضافهبار یا اتصال کوتاه رخ دهد، دستگاه به سرعت جریان را قطع میکند. این عملکرد سریع از افزایش دما و احتمال بروز آتشسوزی یا انفجار جلوگیری میکند. مدارشکنها معمولاً به گونهای طراحی میشوند که بتوانند مجدداً به حالت عادی بازگردند و بدون نیاز به تعویض، دوباره در مدار قرار گیرند.
اجزای مدارشکن یا دژنکتور کدامند؟
مدارشکنها دارای اجزای مختلفی هستند که هر یک نقش خاصی در عملکرد آن ایفا میکنند:
- کنتاکتها: کنتاکتها وظیفه دارند جریان الکتریکی را در شرایط عادی برقرار کنند و در شرایط غیرعادی به سرعت مدار را قطع کنند.
- مکانیزم تحریک: این مکانیزم مسئول باز و بسته کردن کنتاکتها است و معمولاً شامل سیستمهای حرارتی، مغناطیسی یا ترکیبی از هر دو میشود.
- سیستم خاموشکننده قوس الکتریکی: زمانی که کنتاکتها باز میشوند، قوس الکتریکی ایجاد میشود که میتواند خطرناک باشد. این سیستم قوس را خاموش کرده و از آسیب به مدارشکن جلوگیری میکند.
- محفظه: تمامی اجزا در محفظهای عایق قرار دارند که از دستگاه در برابر عوامل خارجی مانند گرد و غبار یا رطوبت محافظت میکند.
انواع مدارشکنها کدامند؟
مدارشکنها بر اساس معیارهای مختلفی دستهبندی میشوند. یکی از مهمترین این دستهبندیها، نوع مکانیزم عملکرد آنهاست:
- مدارشکن حرارتی: این نوع مدارشکنها با استفاده از یک عنصر حرارتی، اضافهبار را تشخیص میدهند. در صورت عبور جریان بیش از حد، عنصر حرارتی گرم می شود و باعث تحریک مکانیزم قطع میشود.
- مدارشکن مغناطیسی: این نوع مدارشکن از یک آهنربای الکتریکی برای تشخیص خطا استفاده میکند. زمانی که جریان از حد مجاز فراتر رود، میدان مغناطیسی قوی ایجاد می شود و مکانیزم قطع را فعال میکند.
- مدارشکن ترکیبی: این نوع دستگاه از هر دو مکانیزم حرارتی و مغناطیسی برای تشخیص خطا استفاده میکند و به این ترتیب، دقت و سرعت عملکرد آن بهبود یافته است.
- مدارشکنهای الکترونیکی: این مدارشکنها از سنسورها و پردازندهها برای تشخیص و قطع جریان استفاده میکنند و معمولاً در سیستمهای پیشرفته و هوشمند به کار میروند.
کاربرد مدارشکنها
مدارشکنها در طیف وسیعی از کاربردها استفاده میشوند. از شبکههای توزیع برق گرفته تا دستگاههای خانگی، این ابزارها نقش کلیدی در حفظ امنیت و پایداری سیستمهای الکتریکی دارند. برخی از کاربردهای رایج مدارشکنها عبارتند از:
- شبکههای انتقال و توزیع برق: در این شبکهها، مدارشکنها از تجهیزات گرانقیمت و حیاتی مانند ترانسفورماتورها و کابلها محافظت میکنند.
- تأسیسات صنعتی: مدارشکنها در صنایع برای حفاظت از ماشینآلات و جلوگیری از توقف تولید استفاده میشوند.
- ساختمانهای مسکونی و تجاری: در این مکانها، مدارشکنها از مدارهای روشنایی و پریزها در برابر اتصال کوتاه و اضافهبار محافظت میکنند.
- سیستمهای انرژی تجدیدپذیر: مدارشکنها در سیستمهایی مانند نیروگاههای خورشیدی و بادی برای کنترل و حفاظت از مدارهای برق DC و AC به کار میروند.
اهمیت مدارشکن در حفاظت از سیستمهای الکتریکی
مدارشکنها یکی از اجزای حیاتی در هر سیستم الکتریکی هستند. آنها نه تنها از تجهیزات گرانقیمت و پیچیده در برابر خرابی محافظت میکنند، بلکه نقش مهمی در جلوگیری از حوادث خطرناک ایفا میکنند. بدون وجود مدارشکنها، خطرات ناشی از اتصال کوتاه، اضافهبار و سایر مشکلات الکتریکی میتواند به خسارات مالی و جانی قابلتوجهی منجر شود.
نحوه انتخاب مدارشکن مناسب
برای انتخاب مدارشکن مناسب، باید عوامل مختلفی را در نظر گرفت:
- ظرفیت جریان: مدارشکن باید توانایی تحمل جریان نامی مدار را داشته باشد.
- نوع خطا: بسته به نوع خطاهای محتمل (مانند اضافهبار یا اتصال کوتاه)، نوع مدارشکن انتخاب میشود.
- محیط کاری: شرایط محیطی مانند دما، رطوبت و گردوغبار نیز در انتخاب مدارشکن مؤثر هستند.
- ولتاژ کاری: مدارشکن باید با ولتاژ مدار مطابقت داشته باشد.
- نوع کاربرد: مدارشکنها برای کاربردهای خاص مانند صنعتی، مسکونی یا تجاری طراحی میشوند و باید بر اساس نیاز انتخاب شوند.
نتیجهگیری
مدارشکنها ابزارهایی حیاتی برای حفاظت از سیستمهای الکتریکی در برابر خطرات مختلف هستند. این دستگاهها با طراحی پیشرفته و قابلیتهای متنوع، نقش مهمی در افزایش ایمنی و پایداری شبکههای برق ایفا میکنند. انتخاب و استفاده صحیح از مدارشکنها میتواند از وقوع حوادث و خسارات ناشی از مشکلات الکتریکی جلوگیری کرده و عمر مفید تجهیزات را افزایش دهد. به همین دلیل، شناخت عملکرد و انواع مدارشکنها برای هر کسی که با سیستمهای الکتریکی سر و کار دارد، ضروری است.
