آلترناتور چیست و چه تفاوتی با دینام دارد؟

امروزه انرژی الکتریکی نقش اساسی در صنایع، نیروگاه‌ها، تجهیزات صنعتی، سامانه‌های اضطراری و بسیاری از کاربردهای دیگر دارد. یکی از تجهیزات مهم برای تولید انرژی الکتریکی، آلترناتور (Alternator) است. آلترناتور یک ماشین الکتریکی است که انرژی مکانیکی را به انرژی الکتریکی، معمولاً به صورت جریان متناوب (AC)، تبدیل می‌کند.

آلترناتورها در ساختار ژنراتورها، به‌ویژه دیزل ژنراتورها و سایر مولدهای برق، کاربرد گسترده‌ای دارند. این تجهیزات با استفاده از میدان مغناطیسی و اصل القای الکترومغناطیسی، انرژی مکانیکی دریافت‌شده از یک محرک مانند موتور دیزل، موتور گازسوز، توربین یا دیگر منابع مکانیکی را به انرژی الکتریکی تبدیل می‌کنند.

آلترناتور از بخش‌هایی مانند استاتور، روتور، سیستم تحریک، یاتاقان‌ها، سیستم خنک‌کاری و در برخی طراحی‌ها AVR تشکیل می‌شود. مشخصات و ساختار این اجزا با توجه به توان، تعداد فاز، سرعت، نوع تحریک و کاربرد آلترناتور متفاوت است. در این مقاله با مفهوم آلترناتور، اجزا و عملکرد، وظایف، کاربردها، انواع و تاریخچه آن آشنا می‌شویم.

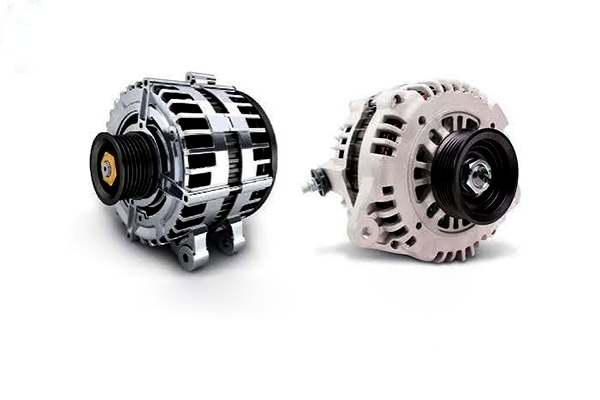

آلترناتور چیست؟

آلترناتور یک ماشین الکتریکی دوار است که وظیفه اصلی آن تبدیل انرژی مکانیکی به انرژی الکتریکی AC است. انرژی مکانیکی مورد نیاز آلترناتور توسط یک محرک اولیه (Prime Mover) تأمین می‌شود. این محرک می‌تواند موتور دیزل، موتور گازسوز، توربین بخار، توربین گاز، توربین آبی یا منابع مکانیکی دیگر باشد.

اساس کار آلترناتور بر پایه القای الکترومغناطیسی است. هنگامی که روتور می‌چرخد، میدان مغناطیسی آن نسبت به سیم‌پیچ‌های استاتور تغییر می‌کند و در نتیجه در سیم‌پیچ‌های استاتور ولتاژ الکتریکی القا می‌شود. خروجی حاصل، با توجه به طراحی آلترناتور، می‌تواند تک‌فاز یا سه‌فاز باشد.

در بسیاری از کاربردهای صنعتی، آلترناتور به همراه یک موتور یا توربین به عنوان بخش تولید برق مورد استفاده قرار می‌گیرد. برای مثال، در یک دیزل ژنراتور، موتور دیزل انرژی شیمیایی سوخت را ابتدا به انرژی مکانیکی تبدیل می‌کند و آلترناتور این انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند.

آلترناتورهای صنعتی می‌توانند در توان‌ها، ولتاژها و سرعت‌های مختلف ساخته شوند و انتخاب نوع مناسب آن‌ها به عواملی مانند توان مورد نیاز، نوع بار، شرایط محیطی، سرعت محرک و نوع کاربرد بستگی دارد.

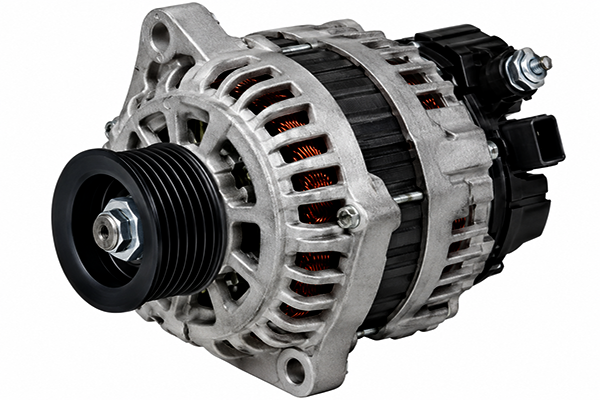

اجزای آلترناتور و عملکرد آن‌ها

این ابزار از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در فرآیند تولید، انتقال و کنترل انرژی الکتریکی دارند. مهم‌ترین اجزای آن عبارت‌اند از:

۱. استاتور (Stator)

استاتور بخش ثابت آلترناتور است و معمولاً از هسته آهنی و سیم‌پیچ‌های مسی تشکیل می‌شود. در بسیاری از آلترناتورهای صنعتی، سیم‌پیچ‌های خروجی روی استاتور قرار دارند.

با چرخش میدان مغناطیسی روتور، شار مغناطیسی عبوری از سیم‌پیچ‌های استاتور تغییر می‌کند و بر اساس قانون القای فارادی، ولتاژ در سیم‌پیچ‌ها القا می‌شود. در آلترناتورهای سه‌فاز، سیم‌پیچ‌ها به گونه‌ای قرار می‌گیرند که سه ولتاژ متناوب با اختلاف فاز مشخص ایجاد شود.

۲. روتور (Rotor)

روتور بخش چرخان آلترناتور است. وظیفه آن ایجاد میدان مغناطیسی دوار مورد نیاز برای القای ولتاژ در استاتور است.

روتور می‌تواند با استفاده از سیم‌پیچ تحریک یا در برخی طراحی‌ها با آهنربای دائم، میدان مغناطیسی ایجاد کند. ساختار روتور به سرعت کاری و نوع آلترناتور بستگی دارد.

۳. سیستم تحریک (Excitation System)

سیستم تحریک وظیفه ایجاد و کنترل میدان مغناطیسی روتور را بر عهده دارد. در آلترناتورهای دارای تحریک الکتریکی، مقدار جریان تحریک می‌تواند بر ولتاژ خروجی اثر بگذارد.

سیستم تحریک ممکن است به صورت تحریک مستقیم، تحریک جداگانه، بدون جاروبک (Brushless) یا با ساختارهای دیگر طراحی شود.

۴. تنظیم‌کننده ولتاژ (AVR)

AVR یا Automatic Voltage Regulator وظیفه کنترل خودکار ولتاژ خروجی آلترناتور را بر عهده دارد.

با تغییر میزان بار یا شرایط کاری، ولتاژ خروجی ممکن است تغییر کند. AVR با کنترل سیستم تحریک، مقدار میدان مغناطیسی را تنظیم می‌کند تا ولتاژ خروجی در محدوده مورد نظر باقی بماند.

۵. یکسوکننده یا رکتیفایر (Rectifier)

رکتیفایر در همه آلترناتورها جزء اصلی خروجی AC نیست. این بخش بیشتر در آلترناتورهایی استفاده می‌شود که بخشی از سیستم تحریک آن‌ها به جریان DC نیاز دارد یا خروجی آلترناتور باید به DC تبدیل شود.

در سیستم‌های بدون جاروبک، دیودهای دوار می‌توانند جریان AC تولیدشده توسط اکسایتر را به DC تبدیل کرده و آن را برای سیم‌پیچ میدان روتور مورد استفاده قرار دهند.

۶. یاتاقان یا بلبرینگ (Bearing)

یاتاقان‌ها وظیفه نگهداری محور و فراهم کردن امکان چرخش روان روتور را بر عهده دارند. سلامت یاتاقان‌ها برای کاهش اصطکاک، لرزش و صدا و همچنین افزایش عمر آلترناتور اهمیت دارد.

۷. محور (Shaft)

محور وظیفه انتقال نیروی مکانیکی از محرک اولیه به روتور آلترناتور را بر عهده دارد. طراحی محور باید متناسب با سرعت، توان و گشتاور مورد نیاز انجام شود.

۸. سیستم خنک‌کاری

هنگام کار آلترناتور، بخشی از انرژی به صورت گرما ایجاد می‌شود. سیستم خنک‌کاری وظیفه انتقال این حرارت و جلوگیری از افزایش بیش از حد دمای اجزای مختلف را بر عهده دارد.

بسته به اندازه و کاربرد آلترناتور، خنک‌کاری می‌تواند با هوا، آب یا روش‌های دیگر انجام شود.

۹. بدنه و پوسته

بدنه آلترناتور‌وظیفه حفاظت مکانیکی از اجزای داخلی و کمک به استقرار مجموعه را بر عهده دارد. طراحی بدنه همچنین می‌تواند در تهویه، خنک‌کاری و کاهش اثر عوامل محیطی نقش داشته باشد.

آلترناتور چگونه کار می‌کند؟

عملکرد آلترناتور را می‌توان به چند مرحله ساده تقسیم کرد:

1. محرک اولیه، انرژی مکانیکی مورد نیاز را ایجاد می‌کند.
2. محور آلترناتور به حرکت درمی‌آید و روتور شروع به چرخش می‌کند.
3. روتور میدان مغناطیسی ایجاد می‌کند و این میدان نسبت به سیم‌پیچ‌های استاتور تغییر می‌کند.
4. تغییر شار مغناطیسی باعث القای ولتاژ در سیم‌پیچ‌های استاتور می‌شود.
5. در آلترناتورهای سه‌فاز، سه خروجی AC با اختلاف فاز مشخص ایجاد می‌شود.
6. AVR و سیستم تحریک، در انواع مجهز به این سامانه‌ها، برای کنترل ولتاژ و شرایط میدان مغناطیسی به کار می‌روند.
7. انرژی الکتریکی تولیدشده به بار یا شبکه الکتریکی منتقل می‌شود.

به این ترتیب، آلترناتور بدون آنکه انرژی ایجاد کند، انرژی مکانیکی ورودی را به انرژی الکتریکی تبدیل می‌کند.

کاربردهای آلترناتور

آلترناتورها در طیف گسترده‌ای از تجهیزات و صنایع مورد استفاده قرار می‌گیرند، از جمله:

• دیزل ژنراتورها: برای تأمین برق اضطراری، پشتیبان و در برخی کاربردها برق دائم.
• ژنراتورهای گازسوز: برای تولید برق با استفاده از موتورهای گازسوز.
• نیروگاه‌ها: برای تبدیل انرژی مکانیکی توربین‌ها به انرژی الکتریکی.
• نیروگاه‌های آبی: برای تولید برق از انرژی مکانیکی توربین‌های آبی.
• صنایع دریایی: برای تولید برق مورد نیاز کشتی‌ها و تجهیزات دریایی.
• صنایع نفت، گاز و پتروشیمی: برای تأمین برق تجهیزات و سامانه‌های مختلف.
• تجهیزات صنعتی: در ماشین‌آلات و سامانه‌هایی که به تولید برق نیاز دارند.
• انرژی‌های تجدیدپذیر: در برخی سامانه‌های تولید برق بادی و سایر سامانه‌های مبتنی بر تبدیل انرژی مکانیکی.
• هواپیما و وسایل نقلیه خاص: برای تولید انرژی الکتریکی مورد نیاز سامانه‌های داخلی.

وظایف آلترناتور چیست؟

مهم‌ترین وظیفه آلترناتور، تبدیل انرژی مکانیکی به انرژی الکتریکی است. با این حال، بسته به نوع و کاربرد آن، وظایف دیگری نیز در فرآیند تولید برق دارد:

تبدیل انرژی مکانیکی به انرژی الکتریکی

آلترناتور انرژی مکانیکی دریافتی از محرک اولیه را با استفاده از القای الکترومغناطیسی به انرژی الکتریکی تبدیل می‌کند.

تولید برق AC

خروجی اصلی بسیاری از آلترناتورها جریان متناوب است. این جریان می‌تواند تک‌فاز یا سه‌فاز باشد و با توجه به طراحی دستگاه، در ولتاژ و فرکانس مشخص تولید شود.

حفظ کیفیت و پایداری ولتاژ

در آلترناتورهای مجهز به AVR، سیستم تنظیم ولتاژ با کنترل تحریک به حفظ ولتاژ خروجی در محدوده تنظیم‌شده کمک می‌کند.

تأمین انرژی بارهای الکتریکی

انرژی تولیدشده توسط آلترناتور می‌تواند برای تغذیه تجهیزات صنعتی، ساختمان‌ها، مراکز داده، بیمارستان‌ها، تأسیسات، شبکه برق و دیگر مصرف‌کنندگان مورد استفاده قرار گیرد.

انواع آلترناتورها

آلترناتورها را می‌توان از جنبه‌های مختلف دسته‌بندی کرد:

۱. انواع آلترناتور بر اساس تعداد فاز

• آلترناتورهای تک‌فاز
• آلترناتورهای سه‌فاز

آلترناتورهای سه‌فاز در کاربردهای صنعتی و تولید برق بسیار رایج هستند.

۲.انواع آلترناتور بر اساس نوع روتور

• روتور قطب برجسته (Salient Pole)
• روتور استوانه‌ای یا روتور قطب صاف (Cylindrical/Non-salient Pole)

روتور قطب برجسته معمولاً برای سرعت‌های پایین‌تر و تعداد قطب‌های بیشتر مناسب است، در حالی که روتور استوانه‌ای در کاربردهای سرعت بالا، مانند برخی توربوژنراتورها، استفاده می‌شود.

۳. انواع آلترناتور بر اساس روش تحریک

• آلترناتور با تحریک مستقیم
• آلترناتور با تحریک جداگانه
• آلترناتور بدون جاروبک (Brushless)
• آلترناتور با آهنربای دائم (Permanent Magnet)

۴.انواع آلترناتور بر اساس روش خنک‌کاری

• هواخنک
• آب‌خنک
• هیدروژن‌خنک در برخی ماشین‌های بزرگ
• روش‌های ترکیبی

۵.انواع آلترناتور بر اساس کاربرد

• آلترناتورهای مورد استفاده در دیزل ژنراتورها
• آلترناتورهای مورد استفاده در ژنراتورهای گازسوز
• آلترناتورهای نیروگاهی
• آلترناتورهای دریایی
• آلترناتورهای صنعتی
• آلترناتورهای مورد استفاده در سامانه‌های خاص

۶. انواع آلترناتور بر اساس سرعت و تعداد قطب

آلترناتورها می‌توانند برای سرعت‌های مختلف طراحی شوند. در ماشین‌های سنکرون، سرعت، فرکانس و تعداد قطب‌ها با یکدیگر ارتباط مستقیم دارند و انتخاب آن‌ها باید متناسب با کاربرد و مشخصات سیستم برق انجام شود.

تفاوت دینام و آلترناتور

«دینام» و «آلترناتور» هر دو از ماشین‌های تولیدکننده برق هستند، اما از نظر نوع جریان خروجی و ساختار الکتریکی تفاوت‌هایی دارند.

دینام به طور کلاسیک ماشینی است که برای تولید جریان مستقیم (DC) طراحی شده و از کموتاتور و جاروبک برای تبدیل و انتقال جریان استفاده می‌کند. در مقابل، آلترناتور اساساً برای تولید جریان متناوب (AC) طراحی شده و در بسیاری از انواع آن، جریان AC در سیم‌پیچ‌های استاتور تولید می‌شود.

مهم‌ترین تفاوت‌ها عبارت‌اند از:

• نوع جریان خروجی: دینام به‌صورت کلاسیک جریان DC تولید می‌کند، در حالی که آلترناتور جریان AC تولید می‌کند.
• محل تولید جریان: در بسیاری از آلترناتورهای رایج، سیم‌پیچ‌های تولیدکننده برق روی استاتور قرار دارند و میدان مغناطیسی توسط روتور ایجاد می‌شود.
• ساختار انتقال جریان: در آلترناتورهای صنعتی، قرار گرفتن سیم‌پیچ خروجی روی بخش ثابت می‌تواند انتقال توان را ساده‌تر کند.
• کاربرد: آلترناتورها در نیروگاه‌ها، ژنراتورها، تجهیزات صنعتی، سامانه‌های اضطراری، صنایع دریایی و دیگر کاربردهای تولید برق استفاده می‌شوند.

لازم است توجه داشته باشیم که اصطلاح «دینام» در کاربردهای مختلف ممکن است به ماشین‌های متفاوتی اشاره کند؛ بنابراین مقایسه دقیق باید بر اساس نوع ماشین و ساختار آن انجام شود.

آلترناتور سنکرون چیست؟

بخش قابل توجهی از آلترناتورهای مورد استفاده در تولید برق از نوع سنکرون هستند. در این ماشین‌ها، میدان مغناطیسی روتور با سرعتی می‌چرخد که با سرعت سنکرون میدان دوار استاتور هماهنگ است.

رابطه سرعت سنکرون با فرکانس و تعداد قطب‌ها به صورت زیر بیان می‌شود:

Ns = 120f / P

در این رابطه، Ns سرعت سنکرون بر حسب دور بر دقیقه، f فرکانس بر حسب هرتز و P تعداد قطب‌ها است.

این ویژگی باعث می‌شود آلترناتورهای سنکرون برای تولید برق با فرکانس مشخص، از جمله در ژنراتورها و نیروگاه‌ها، کاربرد گسترده‌ای داشته باشند.

عوامل مؤثر بر انتخاب آلترناتور

برای انتخاب آلترناتور مناسب باید مشخصات فنی و شرایط کاری سیستم بررسی شود. برخی از مهم‌ترین عوامل عبارت‌اند از:

• توان نامی
• ولتاژ خروجی
• تعداد فاز
• فرکانس
• سرعت چرخش
• تعداد قطب‌ها
• نوع بار
• نوع سیستم تحریک
• روش خنک‌کاری
• شرایط محیطی
• کلاس عایقی
• درجه حفاظت
• نحوه کوپل شدن با محرک اولیه
• قابلیت کار به صورت مستقل یا موازی با شبکه

انتخاب صحیح آلترناتور باید بر اساس نیاز واقعی سیستم و مشخصات فنی سازنده انجام شود.

جمع‌بندی

آلترناتور یک ماشین الکتریکی مهم برای تبدیل انرژی مکانیکی به انرژی الکتریکی، عمدتاً به صورت جریان متناوب (AC) است. برخلاف کاربرد محدود واژه آلترناتور در برخی متون که آن را صرفاً به سیستم برق خودرو مرتبط می‌دانند، آلترناتور یک تجهیز گسترده صنعتی است و در دیزل ژنراتورها، ژنراتورهای گازسوز، نیروگاه‌ها، صنایع دریایی، تجهیزات صنعتی و بسیاری از سامانه‌های تولید برق کاربرد دارد.

استاتور، روتور، سیستم تحریک، AVR، یاتاقان‌ها، محور و سیستم خنک‌کاری از مهم‌ترین بخش‌های آلترناتور هستند. روتور میدان مغناطیسی ایجاد می‌کند و با چرخش آن، در سیم‌پیچ‌های استاتور ولتاژ القا می‌شود. سپس انرژی الکتریکی تولیدشده برای تغذیه بارها یا اتصال به شبکه مورد استفاده قرار می‌گیرد.

آلترناتورها بر اساس عواملی مانند تعداد فاز، نوع روتور، روش تحریک، سیستم خنک‌کاری، سرعت، تعداد قطب‌ها و کاربرد دسته‌بندی می‌شوند. شناخت این تفاوت‌ها به انتخاب صحیح آلترناتور برای هر پروژه و کاربرد کمک می‌کند.
