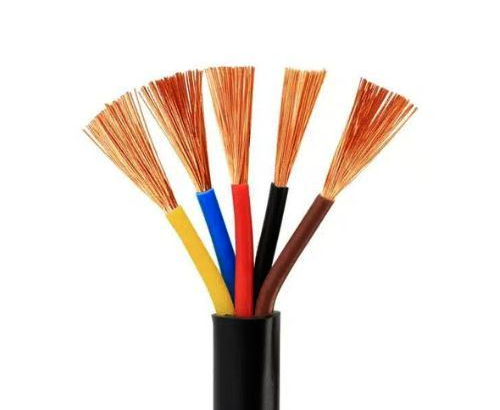

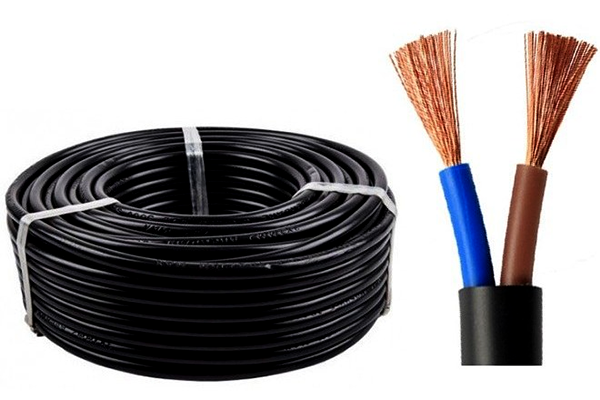

کابل افشان یکی از انواع کابل‌های پرکاربرد در سیستم‌های برق‌رسانی است که به دلیل ساختار انعطاف‌پذیر خود در پروژه‌های مختلف مورد استفاده قرار می‌گیرد. هادی این کابل از تعداد زیادی رشته نازک تشکیل شده‌است که معمولاً از جنس مس هستند. قرار گرفتن این رشته‌ها در کنار یکدیگر باعث می‌شود کابل در مقایسه با هادی‌های یکپارچه، قابلیت خم‌شدن بیشتری داشته‌باشد.
این ویژگی به‌خصوص در شرایطی اهمیت پیدا می‌کند که مسیر عبور سیم مستقیم نیست یا کابل هنگام استفاده با حرکت، لرزش و خم‌شدن مواجه می‌شود. از این محصولات می‌توان در تجهیزات برقی، تابلوهای برق، ماشین‌آلات، سیم‌کشی برخی بخش‌های ساختمان و بسیاری از کاربردهای صنعتی استفاده کرد.
ساختار کابل تنها به هادی محدود نمی‌شود. روی هادی، یک لایه عایق قرار می‌گیرد که وظیفه آن جلوگیری از تماس مستقیم هادی با محیط اطراف و کاهش احتمال بروز اتصال کوتاه است. PVC یکی از موادی است که در تولید عایق این کابل‌ها کاربرد زیادی دارد.
هنگام انتخاب کابل مناسب، عواملی مانند سطح مقطع، تعداد رشته‌ها، جنس هادی، نوع عایق، ولتاژ کاری و شرایط نصب اهمیت دارند.
انواع کابل برق افشان کدامند؟
کابل‌های افشان را می‌توان از نظر نحوه آرایش رشته‌های هادی به گروه‌های مختلفی تقسیم کرد. شکل قرارگیری این رشته‌ها صرفاً یک تفاوت ظاهری نیست و می‌تواند روی ویژگی‌هایی مانند انعطاف‌پذیری، قطر هادی، استحکام و نحوه قرارگیری کابل در مسیر نصب تأثیر بگذارد.
-
افشان فشرده
در کابل های نوع فشرده، رشته‌های هادی با تراکم بیشتری در کنار یکدیگر قرار می‌گیرند. کاهش فضای خالی بین رشته‌ها باعث می‌شود هادی نسبت به حالت معمول، ساختار متراکم‌تری داشته باشد. یکی از دلایل استفاده از این روش، مدیریت بهتر فضای داخلی کابل است. زمانی که محدودیت ابعاد اهمیت داشته باشد، استفاده از هادی متراکم می‌تواند به طراحی کابل با قطر مناسب‌تر کمک کند. البته ویژگی‌های دقیق محصول به استاندارد ساخت و روش تولید آن بستگی دارد.
-
افشان به شکل طناب
در ساختار طنابی، رشته‌های هادی در چند مرحله به یکدیگر تابیده می‌شوند و مجموعه‌ای شبیه طناب شکل می‌گیرد. این روش برای دستیابی به انعطاف‌پذیری بالا اهمیت زیادی دارد. هرچه رشته‌های تشکیل‌دهنده نازک‌تر و تعداد آن‌ها بیشتر باشد، مجموعه هادی معمولاً قابلیت خم‌شدن بهتری خواهد داشت. به همین دلیل ساختار طنابی در کابل‌هایی که با حرکت یا خم‌شدن مداوم مواجه هستند، کاربرد قابل توجهی دارد.
-
افشان قطاعی
در هادی قطاعی، سطح مقطع هادی به شکل یک قطاع از دایره طراحی می‌شود. این شکل باعث می‌شود چند هادی در کنار یکدیگر فضای داخلی کابل را بهتر پر کنند. این ویژگی به‌ویژه در کابل‌های چندرشته با سطح مقطع بالا اهمیت دارد؛ زیرا استفاده از آرایش قطاعی می‌تواند به مدیریت بهتر فضای داخلی و کاهش ابعاد مجموعه کابل کمک کند. طراحی دقیق این نوع هادی به نوع کابل و کاربرد موردنظر بستگی دارد.
-
افشان پیچیده
در این ساختار، رشته‌های هادی با الگوی مشخصی به دور یکدیگر تابیده می‌شوند. هدف از این آرایش، ایجاد یک مجموعه منسجم از رشته‌هاست که در عین حفظ شکل خود، قابلیت انعطاف مناسبی داشته باشد. نوع تابش، تعداد رشته‌ها، قطر هر رشته و نحوه تشکیل لایه‌ها از عواملی هستند که مشخصات نهایی هادی را تحت تأثیر قرار می‌دهند. به همین دلیل نمی‌توان تمام کابل‌های پیچیده را از نظر عملکرد کاملاً یکسان در نظر گرفت.
-
افشان هم‌مرکز
در هادی هم‌مرکز، رشته‌ها در قالب لایه‌های منظم اطراف یکدیگر قرار می‌گیرند. این آرایش باعث می‌شود ساختار هادی از نظم و تقارن بیشتری برخوردار باشد. چنین طراحی‌ای در برخی کابل‌های تخصصی و قدرت مورد استفاده قرار می‌گیرد و می‌تواند به حفظ شکل هادی و توزیع منظم رشته‌ها کمک کند. مشخصات دقیق کابل هم‌مرکز نیز باید بر اساس استاندارد و نوع ساخت آن بررسی شود.
تفاوت کابل افشان با مفتولی چیست؟
تفاوت اصلی این دو نوع کابل به ساختار هادی آن‌ها برمی‌گردد. در کابل افشان، هادی از تعداد زیادی رشته باریک تشکیل شده‌است، در حالی که در کابل مفتولی، هادی معمولاً یکپارچه و از یک رشته فلزی تشکیل می شود. همین تفاوت ساده، ویژگی‌های متفاوتی در زمان نصب ایجاد می‌کند. کابل افشان راحت‌تر خم می‌شود و برای مسیرهایی که پیچ‌وخم دارند یا احتمال حرکت کابل وجود دارد، انتخاب مناسب‌تری است. در مقابل، کابل مفتولی شکل خود را بهتر حفظ می‌کند و برای نصب‌های ثابت گزینه رایجی به شمار می‌رود.
از نظر نصب نیز شرایط پروژه تعیین‌کننده‌است. اگر قرار باشد کابل در یک مسیر مشخص و بدون جابه‌جایی نصب شود، استفاده از هادی مفتولی می‌تواند منطقی باشد. اما در تجهیزاتی که سیم مرتباً جابه‌جا می‌شود، انعطاف کابل اهمیت بیشتری پیدا می‌کند. بنابراین نمی‌توان گفت یکی از این دو نوع همیشه بهتر است. انتخاب میان کابل افشان و مفتولی باید بر اساس محل نصب، میزان حرکت، شرایط محیطی، سطح مقطع و مشخصات مدار انجام شود.
مزایای استفاده از کابل افشان
استفاده از هادی چندرشته‌ای مزایای مختلفی برای سیستم‌های الکتریکی ایجاد می‌کند. مهم‌ترین آن‌ها عبارت‌اند از:
انعطاف‌پذیری بالای کابل افشان
وجود تعداد زیادی رشته نازک باعث می‌شود کابل در برابر خم‌شدن عملکرد مناسبی داشته‌باشد. این ویژگی در مسیرهای پرپیچ‌وخم و تجهیزاتی که حرکت دارند، بسیار کاربردی است.
سهولت در نصب
انعطاف مناسب، عبور کابل از مسیرهای دشوار را آسان‌تر می‌کند. همچنین در زمان اتصال کابل به تجهیزات و ترمینال‌ها، امکان قرار دادن آن در موقعیت مناسب ساده‌تر خواهد بود.
مناسب برای تجهیزات متحرک
در ماشین‌آلات و دستگاه‌هایی که هنگام کار دچار حرکت یا لرزش می‌شوند، استفاده از کابل مناسب اهمیت زیادی دارد. ساختار چندرشته‌ای می‌تواند برای چنین شرایطی گزینه مناسبی باشد؛ البته برای حرکت مداوم باید حتماً از کابلی استفاده شود که مشخصات آن برای این نوع کاربرد طراحی شده‌باشد.
تنوع در سایز و تعداد رشته‌ها
این کابل‌ها در سطح مقطع‌ها و تعداد رشته‌های مختلف تولید می‌شوند. در نتیجه می‌توان متناسب با نیاز مدار، محصول مناسب را انتخاب کرد.
کاربرد گسترده ی کابل افشان
از سیم و کابل‌های افشان در حوزه‌های مختلفی مانند تجهیزات الکتریکی، تابلوهای برق، ماشین‌آلات و برخی بخش‌های سیم‌کشی ساختمان استفاده می‌شود. نوع دقیق کابل باید متناسب با شرایط کاری انتخاب شود.
هنگام خرید کابل افشان به چه نکاتی توجه کنیم؟
انتخاب کابل مناسب فقط بر اساس ظاهر یا قیمت انجام نمی‌شود. یکی از مهم‌ترین موارد، تعیین سطح مقطع متناسب با جریان عبوری است. استفاده از کابلی با ظرفیت نامناسب می‌تواند باعث گرم‌شدن بیش از حد هادی و کاهش ایمنی مدار شود. جنس هادی نیز اهمیت زیادی دارد. مس به دلیل رسانایی مناسب، یکی از متداول‌ترین مواد مورد استفاده در هادی کابل‌های برق است. کیفیت عایق، ضخامت آن و مقاومت کابل در برابر شرایط محیطی نیز باید بررسی شود.
تعداد رشته‌ها، ولتاژ کاری، محل نصب، دمای محیط و میزان خم‌شدن کابل از دیگر مواردی هستند که پیش از خرید باید در نظر گرفته‌شوند. در پروژه‌های صنعتی یا شرایط خاص، بهتر است مشخصات فنی و استاندارد محصول با نیاز پروژه تطبیق داده‌شود.
نتیجه‌گیری
کابل افشان به دلیل ساختار چندرشته‌ای، انعطاف‌پذیری بالایی دارد و در بسیاری از تجهیزات و سیستم‌های برق‌رسانی مورد استفاده قرار می‌گیرد. تفاوت در آرایش رشته‌های هادی نیز باعث می شود این کابل‌ها در ساختارهای مختلفی مانند فشرده، طنابی، قطاعی، پیچیده و هم‌مرکز تولید شوند.
در مقایسه با کابل مفتولی، مهم‌ترین نقطه قوت نوع افشان قابلیت خم‌شدن و سازگاری بهتر با مسیرهای متحرک و پیچیده‌است؛ در حالی که کابل مفتولی بیشتر برای نصب‌های ثابت مورد استفاده قرار می‌گیرد.
برای خرید کابل افشان، بهتر است پیش از توجه به قیمت، مشخصات فنی محصول و نیاز واقعی پروژه بررسی شود. انتخاب سطح مقطع مناسب، هادی باکیفیت، عایق استاندارد و ساختار متناسب با شرایط نصب، هم روی عملکرد سیستم تأثیر دارد و هم می‌تواند به افزایش ایمنی و عمر مفید کابل کمک کند.
