در دنیای صنعت برق، اجرای دقیق پروژهها بهویژه در بخش خطوط انتقال فشار متوسط و فشار قوی از اهمیت بسیار بالایی برخوردار است. کوچکترین خطا در جانمایی پایهها یا امتداد مسیر میتواند پیامدهای پرهزینهای ایجاد کند. در این میان، ابزارهایی وجود دارند که شاید در نگاه اول ساده به نظر برسند اما نقش کلیدی در موفقیت پروژه دارند. ژالون یکی از همین ابزارهاست.
ژالونها بهعنوان میلههایی رنگی و نشانهگذار، وظیفه دارند مسیر خطوط انتقال را بر روی زمین مشخص کنند و محل دقیق پایهها را برای تیمهای اجرایی روشن سازند. در ادامه، بهطور جامع به معرفی ژالون، انواع آن، کاربردها، اصول اجرایی و جایگاه آن در پروژههای انتقال نیرو میپردازیم.
ژالون چیست؟

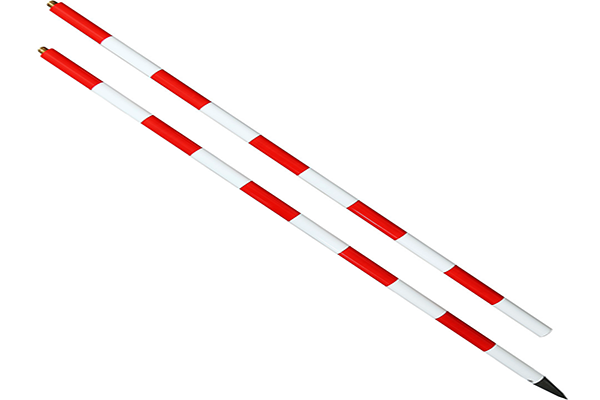

این قطعه میلهای بلند و سبک است که معمولاً از جنس فلز، فایبرگلاس یا آلومینیوم ساخته میشود. رنگ آن به صورت راهراه قرمز–سفید یا زرد–سیاه طراحی میشود تا از فاصلههای دور نیز قابل مشاهده باشد. در پروژههای نقشهبرداری و مهندسی عمران، ژالون بهعنوان یک نقطهی مرجع استفاده میشود.
اما در صنعت برق و خطوط انتقال، ژالون فراتر از یک ابزار ساده عمل میکند. این وسیله برای پیادهسازی نقشههای اجرایی بر روی زمین استفاده میشود و نقش حیاتی در تعیین مسیر دقیق خطوط انتقال فشار متوسط (مانند ۲۰ کیلوولت) و فشار قوی (مانند ۲۳۰ کیلوولت یا بیشتر) دارد.
تاریخچه استفاده از ژالون در پروژههای مهندسی
استفاده از نشانهها و علامتگذارها برای تعیین مسیر، قدمتی طولانی دارد. در گذشته، مهندسان و نقشهبرداران از سنگها یا چوبهای بلند برای مشخصکردن امتداد یک مسیر استفاده میکردند. با پیشرفت فناوری و نیاز به دقت بالاتر در پروژهها، ژالونهای استاندارد با رنگبندی مشخص طراحی شدند.
در صنعت برق، از دهههای گذشته تاکنون ژالون بخش جدانشدنی از فرآیند احداث خطوط انتقال بوده است. حتی با ورود ابزارهای مدرنی مانند GPS و توتال استیشن، ژالون همچنان جایگاه خود را حفظ کرده زیرا ساده، ارزان، سریع و قابل اعتماد است.
انواع ژالون
ژالونها بر اساس جنس و طراحی، انواع مختلفی دارند که انتخاب آنها به شرایط پروژه بستگی دارد:
۱. ژالون فلزی
-
ساخته شده از فولاد یا آلیاژهای مقاوم
-
بسیار بادوام و مناسب برای زمینهای سخت
-
سنگینتر از انواع دیگر
۲. ژالون فایبرگلاس
-
سبک و قابل حمل
-
مقاوم در برابر خوردگی و زنگزدگی
-
پرکاربردترین نوع در پروژههای خطوط انتقال
۳. ژالون آلومینیومی
-
سبکتر از فلزی و مقاومتر از فایبرگلاس
-
مناسب پروژههایی که نیاز به جابهجایی مداوم دارند
-
قیمت نسبتاً بالاتر
کاربرد ژالون در خطوط انتقال فشار متوسط و قوی
این ابزار در مراحل مختلف احداث خطوط انتقال نقشی کلیدی ایفا میکند:
۱. مشخص کردن امتداد خط

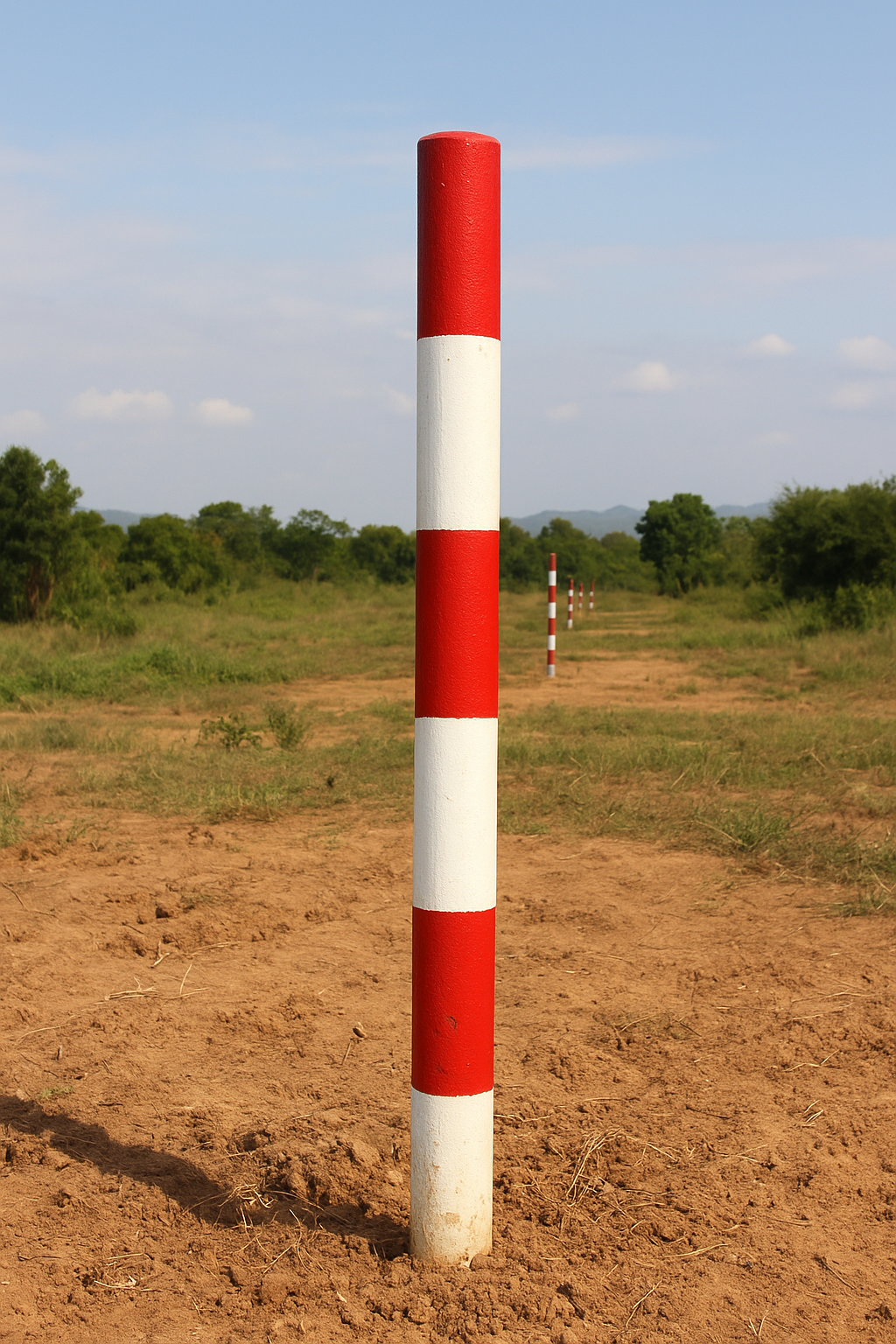

پس از طراحی نقشهی مسیر، اولین گام در زمین، مشخص کردن راستای خط انتقال است. ژالونها در نقاط کلیدی نصب میشوند تا امتداد مسیر بهصورت دیداری برای مهندسان و تیمهای اجرایی روشن باشد.
۲. تعیین محل دقیق پایهها
پایههای خطوط انتقال باید با دقت بالا در مکانهای مشخص نصب شوند. ژالونها بهعنوان نشانههای موقتی، محل هر پایه را مشخص میکنند تا عملیات حفاری و فونداسیونگذاری بدون خطا انجام شود.
۳. کمک به دید مستقیم نقشهبرداران
یکی از ویژگیهای مهم ژالون، رنگ راهراه و ارتفاع آن است که امکان دیده شدن از فاصلههای طولانی را فراهم میکند. نقشهبرداران با کمک این ابزار میتوانند نقاط مرجع را بهراحتی در راستای یکدیگر قرار دهند.
۴. تسریع عملیات اجرایی
با استفاده از ژالون، نیازی به علامتگذاری مداوم روی زمین یا استفاده از ابزارهای پیچیده در تمام مراحل نیست. این موضوع باعث افزایش سرعت و کاهش هزینههای پروژه میشود.
اصول اجرایی استفاده از ژالون
برای دستیابی به بهترین نتایج، رعایت نکات زیر در استفاده از ژالون ضروری است:
-
در واقع این قطعه باید کاملاً عمودی در زمین نصب شود تا خطای دید ایجاد نشود.
-
رنگ این قطعه باید شفاف و قابل رؤیت از فاصلههای دور باشد.
-
در مسیرهای طولانی، ژالونها باید بهگونهای چیده شوند که دید مستقیم بین آنها برقرار باشد.
-
پس از تعیین محل پایهها، معمولاً از نشانههای دائمی مانند میخ یا نشانه بتنی برای جایگزینی ژالون استفاده میشود.
مزایای استفاده از ژالون
-
افزایش دقت در جانمایی پایهها و مسیر خط
-
جلوگیری از بروز خطاهای پرهزینه در پروژه
-
کاهش زمان اجرای پروژه
-
ابزاری ساده، ارزان و در دسترس
-
هماهنگی بهتر بین تیمهای مختلف (نقشهبرداری، حفاری، نصب پایه)
مشکلات احتمالی در صورت عدم استفاده صحیح از ژالون
-
خطای دید و انحراف در مسیر خط انتقال
-
نصب نادرست پایهها و افزایش هزینههای اصلاح
-
ایجاد مشکلات فنی در بهرهبرداری از خط انتقال
-
طولانیتر شدن زمان اجرای پروژه
جایگاه ژالون در پروژههای ایران و جهان
در پروژههای خطوط انتقال برق در ایران، ژالونها هنوز یکی از پرکاربردترین ابزارهای اجرایی هستند. شرکتهای پیمانکاری برق و نقشهبرداری، بهطور روزمره از این ابزار برای پیادهسازی خطوط استفاده میکنند. در سطح جهانی نیز، بسیاری از کشورها همچنان ژالون را بهعنوان بخشی جدانشدنی از پروژههای انتقال نیرو بهکار میگیرند.
جمعبندی
تعیین محل دقیق پایهها، ژالون همراه همیشگی نقشهبرداران و تیمهای اجرایی است. هرچند فناوریهای نوین جایگزینهای مدرنی ارائه کردهاند، اما ژالونها همچنان بهدلیل سادگی، قیمت پایین و کارایی بالا، جایگاه خود را حفظ کردهاند. به بیان ساده، بدون استفاده از این ابزار، اجرای دقیق و مطمئن خطوط انتقال تقریباً غیرممکن است.
