الکتروموتورهای سه‌فاز یکی از مهم‌ترین تجهیزات الکتریکی در صنایع مختلف هستند و نقش بسیار مهمی در تبدیل انرژی الکتریکی به انرژی مکانیکی دارند. این موتورها به دلیل راندمان بالا، ساختار مناسب، استهلاک کم و قابلیت کارکرد مداوم، در بسیاری از کارخانه‌ها، کارگاه‌ها، پمپ‌ها، کمپرسورها، فن‌ها و دستگاه‌های صنعتی مورد استفاده قرار می‌گیرند. برای استفاده صحیح و ایمن از این موتورها، آشنایی با نحوه اتصال سیم‌پیچ‌ها و سربندی آن‌ها اهمیت زیادی دارد. سربندی صحیح باعث می‌شود موتور متناسب با ولتاژ شبکه کار کند و از آسیب دیدن سیم‌پیچ‌ها جلوگیری شود. الکتروموتورهای سه‌فاز معمولاً دارای شش ترمینال هستند و می‌توان سیم‌پیچ‌های آن‌ها را به صورت ستاره یا مثلث به شبکه متصل کرد. انتخاب روش مناسب سربندی به مشخصات درج‌شده روی پلاک موتور و ولتاژ شبکه بستگی دارد. بنابراین، شناخت ساختمان، عملکرد و روش سربندی الکتروموتور سه‌فاز برای افرادی که در زمینه برق صنعتی فعالیت می‌کنند، ضروری است.
تعریف الکتروموتور سه‌فاز
الکتروموتور سه‌فاز یک ماشین الکتریکی است که انرژی الکتریکی سه‌فاز را دریافت می کند و آن را به انرژی مکانیکی تبدیل می‌کند. این موتور از بخش‌هایی مانند استاتور، روتور، سیم‌پیچ‌ها، شفت و بدنه تشکیل شده است. با اعمال برق سه‌فاز به سیم‌پیچ‌های استاتور، یک میدان مغناطیسی دوار ایجاد می‌شود که باعث چرخش روتور و در نتیجه تولید حرکت مکانیکی می‌شود. این موتورها به دلیل عملکرد مناسب و توانایی کار در شرایط صنعتی، کاربرد گسترده‌ای دارند.
سربندی الکتروموتور سه فاز چیست؟
سربندی الکتروموتور به نحوه اتصال سیم‌پیچ‌های داخلی موتور به ترمینال‌ها و منبع تغذیه گفته می‌شود. در واقع، سیم‌پیچ‌های داخل موتور دارای ابتدا و انتهایی هستند که در جعبه ترمینال موتور قرار می‌گیرند و با توجه به نوع موتور و ولتاژ شبکه، به روش مشخصی به یکدیگر متصل می‌شوند.

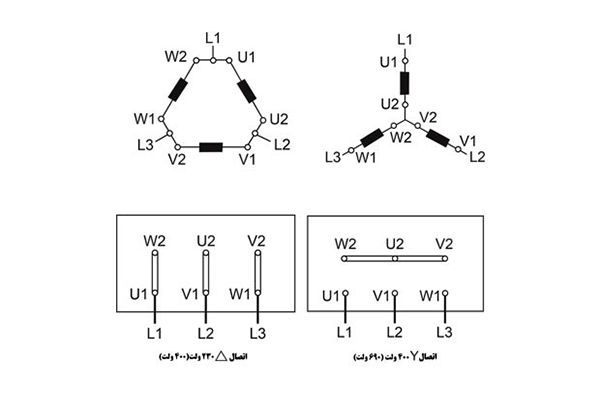

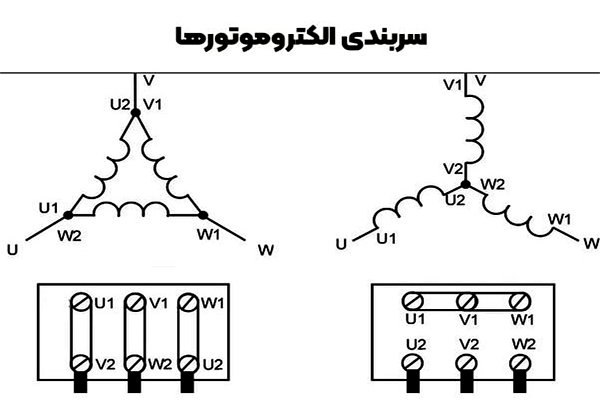

در الکتروموتورهای سه‌فاز معمولاً شش ترمینال وجود دارد که مربوط به سه سیم‌پیچ موتور هستند. سربندی این ترمینال‌ها معمولاً به دو روش ستاره (Y) و مثلث (Δ) انجام می‌شود. در اتصال ستاره، یک سر هر سه سیم‌پیچ به یک نقطه مشترک متصل شده و سه سر دیگر به برق سه‌فاز وصل می‌شوند. در اتصال مثلث، سیم‌پیچ‌ها به صورت حلقه‌ای به یکدیگر متصل می‌شوند و سه نقطه اتصال به شبکه برق وصل می‌شوند.
انتخاب روش صحیح سربندی اهمیت زیادی دارد؛ زیرا اگر موتور به شکل نامناسب به برق متصل شود، ممکن است جریان زیادی از سیم‌پیچ‌ها عبور کند، موتور بیش از حد گرم شود یا حتی سیم‌پیچ‌ها آسیب ببینند. بنابراین، برای سربندی صحیح باید همیشه مشخصات و ولتاژ درج‌شده روی پلاک موتور بررسی شود.
روش اتصال ستاره (Y)
در روش اتصال ستاره، سه سیم‌پیچ الکتروموتور سه‌فاز به گونه‌ای به یکدیگر متصل می‌شوند که یک نقطه مشترک به وجود می‌آید. در موتورهایی که دارای شش ترمینال هستند، معمولاً سه ترمینال مربوط به ابتدای سیم‌پیچ‌ها و سه ترمینال دیگر مربوط به انتهای آن‌ها هستند. ستاره، سه سر انتهایی سیم‌پیچ‌ها به یکدیگر متصل می شود و سه سر دیگر به سه فاز شبکه برق وصل می‌شوند. در این حالت، ولتاژی که به هر سیم‌پیچ اعمال می‌شود از ولتاژ خط کمتر است. به همین دلیل، جریان راه‌اندازی موتور نیز کاهش پیدا می‌کند.
یکی از کاربردهای مهم اتصال ستاره، راه‌اندازی موتورهای سه‌فاز است، زیرا باعث کاهش جریان اولیه و کاهش فشار واردشده به شبکه برق می‌شود. البته موتور در حالت ستاره گشتاور کمتری نیز تولید می‌کند و برای بارهای سنگین ممکن است مناسب نباشد. انتخاب اتصال ستاره باید بر اساس مشخصات درج‌شده روی پلاک موتور انجام شود. به عنوان مثال، در موتوری با پلاک 230/400 ولت، در شبکه 400 ولت معمولاً اتصال ستاره مورد استفاده قرار می‌گیرد. بنابراین، پیش از انجام سربندی باید حتماً پلاک موتور و ولتاژ شبکه بررسی شود.
روش اتصال مثلث (Δ)
در روش اتصال مثلث، سه سیم‌پیچ موتور به صورت حلقه‌ای به یکدیگر متصل می‌شوند؛ به طوری که انتهای هر سیم‌پیچ به ابتدای سیم‌پیچ بعدی وصل می‌شود. در نتیجه، سه نقطه اتصال به وجود می‌آید که هر کدام به یکی از فازهای شبکه برق متصل می‌شوند. برخلاف اتصال ستاره، در اتصال مثلث ولتاژ خط به طور مستقیم روی هر سیم‌پیچ قرار می‌گیرد. به همین دلیل، موتور در این حالت می‌تواند توان و گشتاور بیشتری نسبت به حالت ستاره تولید کند.
اتصال مثلث معمولاً برای کارکرد عادی موتور در ولتاژ مشخص‌شده روی پلاک استفاده می‌شود. برای مثال، اگر روی پلاک موتور مشخصات 230/400 ولت درج شده باشد، موتور در شبکه 230 ولت به صورت مثلث و در شبکه 400 ولت به صورت ستاره متصل می‌شود. یکی از ویژگی‌های اتصال مثلث، تولید گشتاور و توان مناسب در شرایط کاری موتور است؛ اما جریان راه‌اندازی در این روش بیشتر از حالت ستاره خواهد بود. به همین دلیل در برخی سیستم‌های صنعتی از راه‌اندازی ستاره-مثلث استفاده می‌شود؛ یعنی موتور ابتدا به صورت ستاره راه‌اندازی می‌شود و پس از رسیدن به سرعت مناسب، به حالت مثلث منتقل می‌شود.
نکات ایمنی هنگام سربندی الکتروموتور
هنگام سربندی الکتروموتور سه‌فاز باید نکات ایمنی به‌طور جدی رعایت شود، زیرا وجود ولتاژ سه‌فاز می‌تواند خطر برق‌گرفتگی، اتصال کوتاه و آسیب به تجهیزات را به همراه داشته باشد. مهم‌ترین نکات عبارت‌اند از:
- قطع کامل برق: قبل از باز کردن جعبه ترمینال، برق موتور را از منبع اصلی قطع کنید.
- اطمینان از بی‌برق بودن مدار: فقط به خاموش بودن کلید اکتفا نکنید و با وسیله اندازه‌گیری مناسب، نبود ولتاژ را بررسی کنید.
- استفاده از تجهیزات ایمنی: دستکش و کفش عایق مناسب و ابزار استاندارد و عایق‌دار استفاده شود.
- بررسی پلاک موتور: ولتاژ و نوع سربندی مناسب را از روی پلاک موتور بررسی کنید تا اتصال ستاره یا مثلث اشتباه انجام نشود.
- بررسی سیم‌ها و ترمینال‌ها: سیم‌های آسیب‌دیده، سوخته یا شل باید قبل از راه‌اندازی بررسی و در صورت نیاز تعویض شوند.
- اتصال صحیح ارت: بدنه فلزی موتور باید به سیستم اتصال زمین مناسب متصل باشد.
- محکم کردن اتصالات: پیچ‌های ترمینال باید به اندازه کافی محکم باشند تا اتصال شل باعث گرم‌شدن یا جرقه نشود.
- جلوگیری از اتصال کوتاه: ترتیب و محل اتصال سیم‌ها را قبل از برق‌دار کردن موتور دوباره بررسی کنید.
- استفاده از حفاظت مناسب: موتور باید دارای تجهیزات حفاظتی مناسب مانند فیوز یا کلید حفاظتی و حفاظت اضافه‌بار باشد.
- تست نهایی قبل از راه‌اندازی: پس از اتمام سربندی، تمام اتصالات و پوشش جعبه ترمینال بررسی شود و سپس موتور تحت شرایط ایمن راه‌اندازی شود.
نتیجه‌گیری
در این مطلب با مفهوم سربندی الکتروموتور سه‌فاز و روش‌های اصلی اتصال آن، یعنی ستاره و مثلث، آشنا شدیم. سربندی صحیح نقش مهمی در عملکرد مناسب، افزایش طول عمر و جلوگیری از آسیب دیدن سیم‌پیچ‌های الکتروموتور دارد. انتخاب نوع سربندی باید بر اساس ولتاژ شبکه و مشخصات درج‌شده روی پلاک موتور انجام شود. همچنین رعایت نکات ایمنی هنگام سربندی اهمیت بسیار زیادی دارد؛ زیرا کار با برق سه‌فاز می‌تواند خطر برق‌گرفتگی و آسیب به تجهیزات را به همراه داشته باشد. قطع برق، بررسی نبود ولتاژ، استفاده از تجهیزات ایمنی، اتصال صحیح ارت و بررسی دقیق ترمینال‌ها از مهم‌ترین اقدامات ایمنی هستند. در نهایت، می‌توان گفت که آشنایی با اصول سربندی و رعایت استانداردهای ایمنی، باعث می‌شود الکتروموتور با بازده مناسب، عملکرد پایدار و ایمنی بیشتر کار کند.
