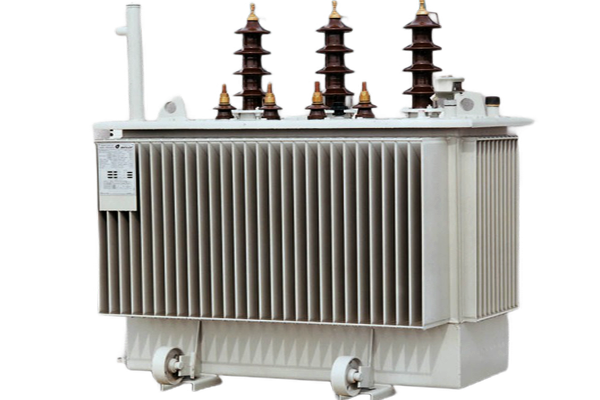

ترانس هرمتیک نوعی ترانسفورماتور روغنی است که مخزن آن به‌صورت کاملاً آب‌بندی‌شده طراحی می‌شود و روغن عایق ارتباط مستقیمی با هوای محیط ندارد. در این نوع ترانس، برخلاف ترانس‌های دارای کنسرواتور، تغییر حجم روغن بر اثر تغییرات دما از طریق طراحی انعطاف‌پذیر مخزن یا سیستم انبساط داخلی کنترل می‌شود. بسته‌بودن سیستم باعث می‌شود ورود رطوبت و اکسیژن به روغن کاهش پیدا کند و در نتیجه اکسیداسیون روغن و فرسودگی عایق‌های سلولزی کمتر شود. ترانس‌های هرمتیک معمولاً به دلیل نیاز کمتر به نگهداری و مقاومت مناسب در برابر شرایط محیطی، در شبکه‌های توزیع و محیط‌های مرطوب یا آلوده کاربرد زیادی دارند.
ویژگی های اصلی یک ترانسفورماتور هرمتیک کدامند؟

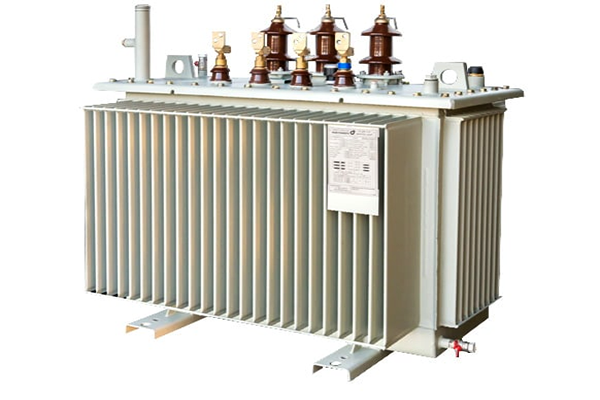

ترانسفورماتور هرمتیک از نظر ساختار و عملکرد دارای چند ویژگی مهم است که آن را از ترانسفورماتورهای روغنی معمولی متمایز می‌کند. مهم‌ترین ویژگی آن آب‌بندی کامل مخزن است؛ به‌طوری‌که روغن عایق با هوای محیط تماس مستقیم ندارد و در نتیجه ورود رطوبت و اکسیژن به داخل ترانس به حداقل می‌رسد. این موضوع باعث کاهش اکسیداسیون و آلودگی روغن و همچنین افزایش عمر سیستم عایقی ترانس می‌شود.
در ترانس هرمتیک معمولاً از کنسرواتور و سیستم تنفس استفاده نمی‌شود. تغییر حجم روغن در اثر افزایش یا کاهش دما، با طراحی مناسب مخزن کنترل می‌شود. در برخی مدل‌ها نیز از رادیاتورهای انعطاف‌پذیر برای جبران انبساط روغن استفاده می‌شود. ساختار ترانس هرمتیک، سبب کاهش تماس روغن با رطوبت و اکسیژن می شود. این ویژگی باعث کاهش نیاز به سرویس و نگهداری دوره‌ای می‌شود. همچنین قابلیت اطمینان و طول عمر ترانس را افزایش می‌دهد. ترانسفورماتور هرمتیک به دلیل ساختار آب‌بندی‌شده، برای محیط‌های مرطوب و آلوده مناسب است. این ترانس‌ها در محیط‌های صنعتی و مناطق ساحلی نیز کاربرد دارند. با وجود ساختار بسته، ترانس هرمتیک همچنان به تجهیزات حفاظتی نیاز دارد. سیستم کنترل دما و حفاظت در برابر افزایش فشار از مهم‌ترین تجهیزات حفاظتی آن هستند. این تجهیزات در زمان بروز خطا از مخزن و اجزای داخلی ترانس محافظت می‌کنند.
مزایای استفاده از ترانسفورماتور هرمتیک
- جلوگیری از ورود رطوبت و اکسیژن: به دلیل آب‌بندی بودن مخزن، روغن با هوای محیط تماس مستقیم ندارد و از ورود رطوبت و اکسیژن جلوگیری می‌شود.
- افزایش عمر روغن و عایق‌ها: کاهش تماس با اکسیژن و رطوبت باعث کاهش اکسیداسیون روغن و فرسودگی عایق‌های کاغذی می‌شود و در نتیجه عمر مفید ترانس افزایش پیدا می‌کند.
- کاهش نیاز به تعمیر و نگهداری: معمولاً نیازی به کنسرواتور، سیستم تنفس و تجهیزات مربوط به آن مانند سیلیکاژل وجود ندارد؛ بنابراین عملیات سرویس و نگهداری کاهش می‌یابد.
- مقاومت بیشتر در شرایط محیطی نامناسب: ساختار بسته ترانس باعث می‌شود در محیط‌های مرطوب، آلوده، صنعتی و مناطق ساحلی عملکرد مطمئن‌تری داشته‌باشد.
- کاهش هزینه‌های بهره‌برداری: به دلیل کاهش نیاز به سرویس‌های دوره‌ای و تعویض یا نگهداری تجهیزات جانبی، هزینه‌های مربوط به نگهداری ترانس کاهش می‌یابد.
- افزایش قابلیت اطمینان: جلوگیری از ورود رطوبت و آلودگی و محافظت بهتر از سیستم عایقی باعث می‌شود ترانس در طول زمان عملکرد پایدارتر و مطمئن‌تری داشته باشد.
- ساختار ساده‌تر و ابعاد مناسب‌تر: حذف کنسرواتور و سیستم تنفس باعث ساده‌تر شدن ساختار ترانس و در بسیاری از طراحی‌ها کاهش فضای موردنیاز برای نصب می‌شود.
- کاهش خطر آلودگی محیطی: چون روغن داخل یک سیستم بسته قرار دارد، احتمال تماس روغن با محیط بیرون و نشت یا آلودگی ناشی از آن در شرایط عادی کمتر است.
کاربردهای ترانسفورماتور هرمتیک
ترانسفورماتورهای هرمتیک بیشتر در سیستم‌های توزیع برق و شبکه‌های فشار متوسط مورد استفاده قرار می‌گیرند؛ به‌خصوص در مکان‌هایی که شرایط محیطی می‌تواند روی روغن و سیستم عایقی ترانس تأثیر بگذارد. مهم‌ترین کاربردهای آن عبارت‌اند از:
- شبکه‌های توزیع برق شهری: برای کاهش ولتاژ شبکه فشار متوسط به ولتاژ قابل استفاده در ساختمان‌ها، واحدهای تجاری و مصرف‌کنندگان استفاده می‌شود.
- مناطق مسکونی و ساختمان‌ها: در مجتمع‌های مسکونی، برج‌ها و ساختمان‌های بزرگ که نیاز به تأمین برق مطمئن دارند، می‌توان از ترانس هرمتیک استفاده کرد.
- صنایع و کارخانه‌ها: در کارخانه‌ها و واحدهای صنعتی برای تأمین برق تجهیزات و ماشین‌آلات، به‌خصوص در محیط‌هایی که گردوغبار، آلودگی یا رطوبت وجود دارد، کاربرد دارد.
- مناطق مرطوب و ساحلی: به دلیل آب‌بندی بودن مخزن و جلوگیری از تماس روغن با رطوبت و هوای محیط، برای مناطق دارای رطوبت بالا و نزدیک دریا مناسب است.
- پست‌های توزیع برق: در پست‌های زمینی و برخی پست‌های داخلی برای تبدیل ولتاژ شبکه و توزیع انرژی الکتریکی مورد استفاده قرار می‌گیرد.
- مراکز تجاری و اداری: مراکز خرید، هتل‌ها، ساختمان‌های اداری و مجموعه‌های تجاری برای تأمین برق تجهیزات و سیستم‌های مختلف می‌توانند از این ترانس‌ها استفاده کنند.
- پروژه‌های عمرانی و زیرساختی: در پروژه‌هایی مانند فرودگاه‌ها، مترو، تونل‌ها، بیمارستان‌ها و سایر تأسیسات زیرساختی که قابلیت اطمینان سیستم برق اهمیت زیادی دارد، کاربرد دارند.
- مزارع و تأسیسات کشاورزی: در مناطقی که ترانس در فضای باز نصب می‌شود و در معرض رطوبت، گردوغبار و تغییرات دمایی قرار دارد، ترانس هرمتیک می‌تواند گزینه مناسبی باشد.
- تأسیسات تولید و انتقال انرژی: در برخی نیروگاه‌ها و تأسیسات انرژی، برای بخش‌های مربوط به توزیع و تغذیه تجهیزات با توجه به سطح توان و ولتاژ مورد نیاز استفاده می‌شود.
تفاوت ترانس هرمتیک و ترانس روغنی معمولی
۱. نحوه آب‌بندی و تماس با هوا
در ترانس هرمتیک، مخزن به‌صورت کاملاً آب‌بندی‌شده طراحی می‌شود و روغن عایق ارتباط مستقیمی با هوای بیرون ندارد. در ترانس روغنی معمولی، روغن معمولاً از طریق کنسرواتور و سیستم تنفسی با تغییرات حجم و فشار مدیریت می‌شود و امکان ارتباط غیرمستقیم با هوای محیط وجود دارد.
۲. ورود رطوبت و اکسیژن
در ترانس هرمتیک به دلیل بسته‌بودن سیستم، ورود رطوبت و اکسیژن به داخل ترانس بسیار کمتر است. این موضوع باعث کاهش اکسیداسیون روغن و کاهش تخریب عایق‌های سلولزی می‌شود، در حالی که در ترانس روغنی معمولی احتمال ورود رطوبت و اکسیژن بیشتر است.
۳. سیستم کنسرواتور
ترانس روغنی معمولی معمولاً دارای کنسرواتور (مخزن انبساط روغن) است تا افزایش و کاهش حجم روغن بر اثر تغییر دما را جبران کند. اما در ترانس هرمتیک معمولاً کنسرواتور وجود ندارد و تغییرات حجم روغن با طراحی خاص مخزن یا سیستم انبساط داخلی کنترل می‌شود.
۴. سیستم تنفس و سیلیکاژل
در بسیاری از ترانس‌های روغنی معمولی، برای جلوگیری از ورود رطوبت از طریق هوای تنفسی از رطوبت‌گیر یا سیلیکاژل استفاده می‌شود. ترانس هرمتیک به دلیل آب‌بندی بودن، معمولاً به چنین سیستم تنفسی نیاز ندارد و در نتیجه یکی از بخش‌های نگهداری دوره‌ای حذف می‌شود.
۵. نیاز به تعمیر و نگهداری
ترانس هرمتیک معمولاً به دلیل ساختار بسته و عدم تماس روغن با هوای محیط، نیاز کمتری به سرویس‌های مرتبط با روغن و سیستم تنفس دارد. در مقابل، ترانس روغنی معمولی نیازمند بررسی تجهیزاتی مانند کنسرواتور، رطوبت‌گیر، سطح روغن و وضعیت سیستم تنفسی است.
۶. مقاومت در برابر شرایط محیطی
ترانس هرمتیک به دلیل ساختار آب‌بندی‌شده، مقاومت مناسبی در برابر رطوبت، گردوغبار، آلودگی و شرایط محیطی نامناسب دارد و برای نصب در فضای باز یا مناطق مرطوب گزینه مناسبی است. ترانس روغنی معمولی نیز می‌تواند در فضای باز استفاده شود، اما سیستم تنفسی و تجهیزات جانبی آن باید متناسب با شرایط محیطی محافظت و نگهداری شوند.
۷. طول عمر روغن و سیستم عایقی
در ترانس هرمتیک، کاهش تماس روغن با اکسیژن و رطوبت باعث می‌شود روغن دیرتر دچار اکسیداسیون و افت کیفیت شود و عایق‌های جامد نیز شرایط بهتری داشته‌باشند. در ترانس روغنی معمولی، کیفیت روغن بیشتر تحت تأثیر شرایط تنفسی و ورود تدریجی رطوبت و اکسیژن قرار می‌گیرد.
۸. ساختار و هزینه نگهداری
ترانس هرمتیک به دلیل حذف تجهیزاتی مانند کنسرواتور و سیستم تنفس، ساختار جمع‌وجورتر و نگهداری ساده‌تری دارد. ترانس روغنی معمولی ساختار متداول‌تری دارد و تجهیزات جانبی بیشتری در آن دیده‌می‌شود، اما به دلیل سابقه طولانی و تنوع طراحی، در بسیاری از پروژه‌ها همچنان انتخاب رایجی است.
۹. کاربرد ترانسفورماتور هرمتیک و روغنی
ترانس هرمتیک بیشتر برای شبکه‌های توزیع، محیط‌های مرطوب، مناطق ساحلی، فضاهای آلوده و پروژه‌هایی که کاهش تعمیرات اهمیت دارد مورد توجه‌است. ترانس روغنی معمولی نیز دامنه کاربرد بسیار گسترده‌ای دارد و در پست‌های توزیع و تأسیسات مختلف با توان‌ها و ولتاژهای گوناگون استفاده می‌شود.
نتیجه‌گیری
در مجموع، ترانسفورماتور هرمتیک و ترانس روغنی معمولی هر دو برای تبدیل و توزیع انرژی الکتریکی استفاده می‌شوند. اما تفاوت اصلی آن‌ها در نحوه آب‌بندی مخزن و ارتباط روغن با هوای محیط است. ترانس هرمتیک به دلیل ساختار خاصی که دارد، ورود رطوبت و اکسیژن را کاهش می دهد. در نتیجه باعث افزایش عمر روغن و سیستم عایقی و کاهش نیاز به تعمیر و نگهداری می‌شود. همچنین این نوع ترانس برای محیط‌های مرطوب، آلوده و فضای باز گزینه مناسبی است.
انتخاب بین ترانس هرمتیک و ترانس روغنی معمولی به عوامل مختلفی بستگی دارد. توان ترانس، شرایط محیطی، نوع بار، هزینه، الزامات پروژه و میزان نگهداری مورد نیاز از مهم‌ترین عوامل در انتخاب ترانس مناسب هستند.
